Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.3 Dimensioni e peso
115
3.3.3 Baricentro
3

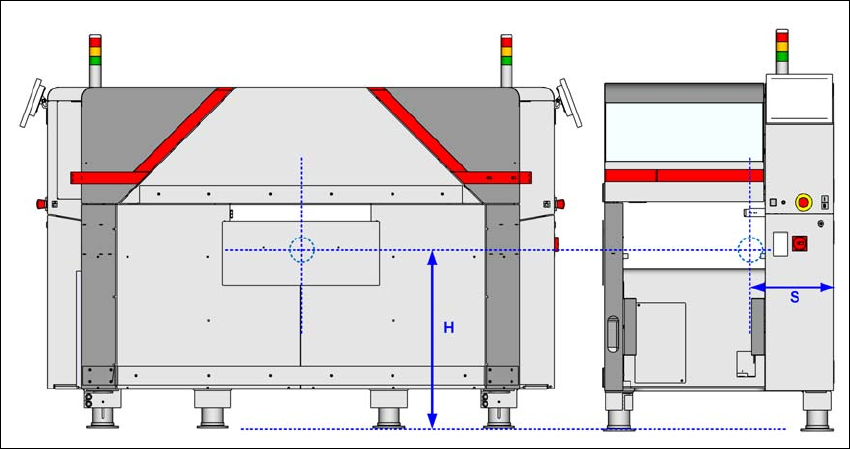

Fig. 3.3 - 4 Baricentro in millimetri
Baricentro S = 420 mm / H = 750 mm
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.4 Quadro d'insieme moduli A partire dalla versione software 714.0 12/2020
116
3.4 Quadro d'insieme moduli
3
3

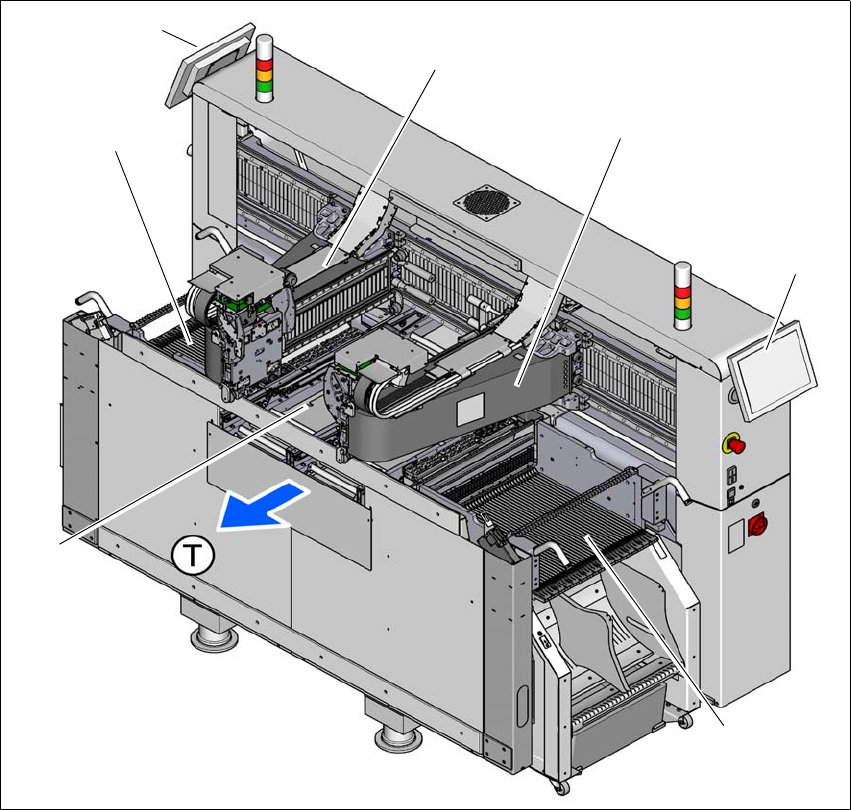

Fig. 3.4 - 1 Quadro d'insieme moduli - esempio: SIPLACE TX2i
(1) Posteggio 1 con carrello CO, dispositivo di taglio della cinghia, canale della cinghia vuota
(2) Monitor del posteggio 1
(3) Portale del posteggio 1 (testa di montaggio a seconda della configurazione)
(4) Portale del posteggio 2 (testa di montaggio a seconda della configurazione)
(5) Monitor del posteggio 2
(6) Posteggio 2 con carrello CO, dispositivo di taglio della cinghia, canale della cinghia vuota
(7) Convogliamento circuito stampato
(T) Direzione di convogliamento circuito stampato
(1)
(3)
(4)
(6)
(2)
(7)
(5)
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.5 Testa di montaggio
117
3.5 Testa di montaggio
3.5.1 SIPLACE SpeedStar C&P20 P2 sulla SIPLACE TX
Per la SIPLACE TX è disponibile la testa SIPLACE SpeedStar C&P20 P2 per elevate prestazioni
di montaggio.
3
ATTENZIONE
Spostare la testa di montaggio afferrandola esclusivamente per la maniglia
La testa di montaggio deve essere spostata a mano utilizzando esclusivamente l'appo-
sita maniglia.
