4.5.5 Posizionamento della macchina per il montaggio di componenti nella linea
di produzione
Per posizionare o togliere una macchina per il montaggio di componenti da una linea di produ-
zione è necessario poterla sollevare in corrispondenza dei posteggi. A tale scopo si DEVE utiliz-
zare un transpallet che risponda alle specifiche (vedi sezione 4.5.5.3
, pagina 207) (non un carrello
elevatore a forche!). Il baricentro della macchina per il montaggio di componenti cade fuori dal
centro della stessa (vedi sezione 3.3.3
, pagina 115). Le alette di arresto sui posteggi per delimitare
la posizione della forca (pos. 2 nella fig. 4.5 - 3
, pagina 204) garantiscono che il transpallet venga
posizionato in maniera ottimale, compensando quindi l'eccentricità del baricentro della macchina
per il montaggio di componenti.
4

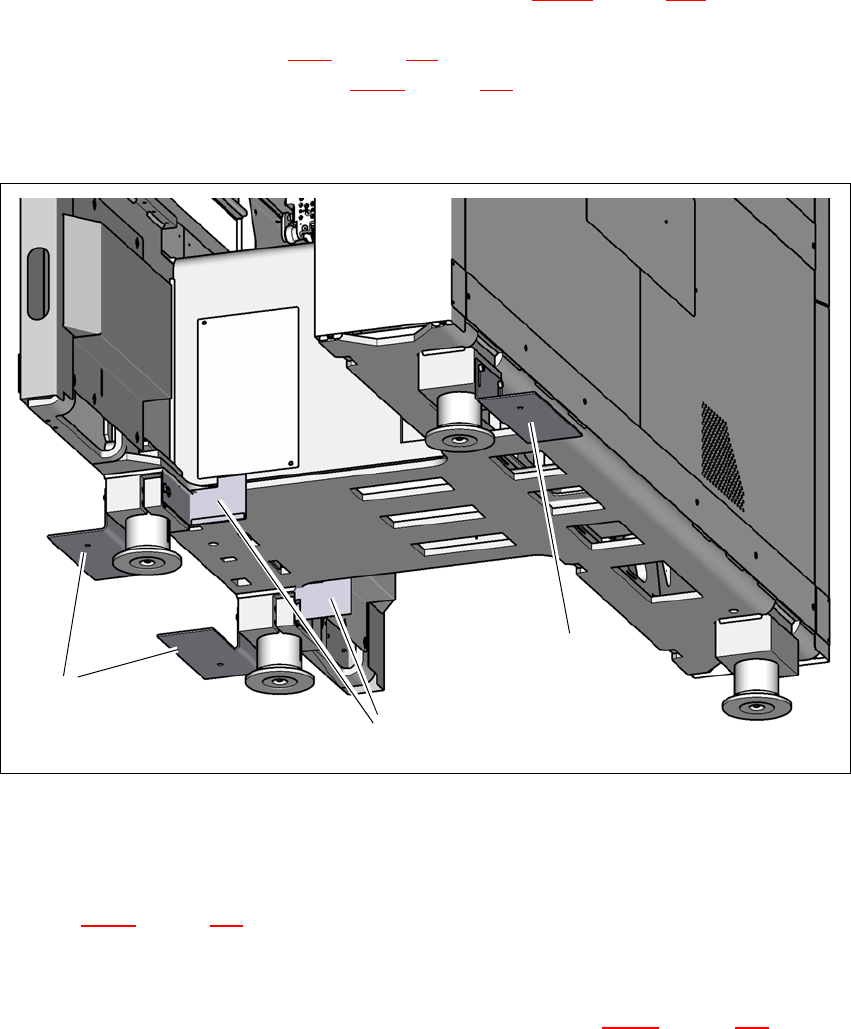

Fig. 4.5 - 3 Alette di arresto sui posteggi per delimitare la posizione della forca
(1) Angolare di sicurezza munito di aletta di arresto
(2) Alette di arresto per delimitare la posizione delle forche del transpallet
La figura 4.5 - 4
, pagina 206 mostra i punti di applicazione del transpallet alla macchina per il mon-
taggio di componenti quando si desidera installarla o rimuoverla dalla line a di produzione.
Se sono ancora presenti, rimuovere adesso dalla macchina per il montaggio di componenti
gli angolari di sicurezza con le alette di arresto (pos. 1 nella fig. 4.5 - 3
, pagina 204).
Conservare gli angolari di sicurezza per un eventuale reimpiego.
(2)
(1)
(1)
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.5 Installazione della macchina per il montaggio di componenti
205
4.5.5.1 Indicazioni di sicurezza
Ai fini del trasporto rispettare anche le indicazioni di sicurezza nella sezione 4.1, pagina 175
e nella sezione 4.3.1
, pagina 185.
4
4
4
4
PERICOLO
Pericolo di ribaltamento della macchina per il montaggio di componenti dovuto al bari-
centro in posizione eccentrica!
Pericolo di ribaltamento nel caso in cui la specifica per il transpallet e i punti di applica-
zione delle forche alla macchina per il montaggio di componenti non siano rispettati!
La macchina per il montaggio di componenti deve essere sollevata in corrispon-
denza dei posteggi solamente con il transpallet specificato. Il transpallet deve com-
pensare il baricentro in posizione eccentrica della macchina per il montaggio di
componenti. Osservare la specifica per il transpallet (vedi sezione 4.5.5.3
, pagina
207)
.
AVVERTENZA
Rischio di danneggiamento con caricamento su un solo lato!
Il caricamento su un solo lato dei piedi della macchina, ad es. in seguito al suo ribalta-
mento, può provocare la deformazione degli stessi.
Quando si solleva la macchina per il montaggio di componenti assicurarsi che sulle
forche dell'elevatore gravino pesi uniformi.
Utilizzare una base solida tra forca e macchina.
È consigliabile che una seconda persona assista al sollevamento della macchina e
controlli che non si inclini di lato.
AVVERTENZA
Attenzione alla canalina delle linee di alimentazione!
Sollevare la SIPLACE TX sopra una canalina delle linee di alimentazione posata sotto
la macchina per il montaggio di componenti è proibito. Si corre il rischio che la SIPLACE
TX possa cadere dal transpallet.
Se prima di posizionare la SIPLACE TX nella linea di montaggio è stata montata una
canalina delle linee di alimentazione sotto la macchina per il montaggio di compo-
nenti, la canalina deve essere rimossa.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.5 Installazione della macchina per il montaggio di componenti A partire dalla versione software 714.0 12/2020
206
4.5.5.2 Punti di applicazione del transpallet sulla macchina per il montaggio di componenti
Con un transpallet è ammesso sollevare la macchina per il montaggio di componenti dai lati dei
posteggi, per piazzarla nella linea di produzione o per rimuoverla dalla stessa.
4
Fig. 4.5 - 4 Posizionamento o sollevamento della macchina dalla linea di produzione
(T) Direzione di convogliamento circuiti stampati
(1) Forche del transpallet
(2) Pericolo di ribaltamento dovuto a baricentro in posizione eccentrica.
Posizionare le forche del transpallet in corrispondenza del posteggio. Le alette di arresto
(pos. 2 nella fig. 4.5 - 3
, pagina 204) limitano la posizione delle forche in modo tale da com-
pensare il baricentro della macchina per il montaggio di componenti.
Aprire la forca a sufficienza in modo che questa tocchi le alette di arresto deputate a delimi-
tarne la posizione e in modo che i punti di appoggio della macchina per il montaggio di com-
ponenti siano centrati sulla forca.
Spingere la forca all'interno dell'area del posteggio in modo tale che la macchina per il mon-
taggio di componenti possa poggiare in maniera sicura sulla forca per tutta la sua lunghezza.
Posizionare la macchina per il montaggio di componenti nella linea di produzione.
