SOKO 1 Montageanleitung SOKO Wechseltisch anstelle des MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie
Ausgabe 03/2007
5
1 Montageanleitung SOKO
Wechseltisch anstelle des MTC2
(SW 505.03, 505.03 SP 1, 505.04)
SIPLACE HF-Serie
1.1 Funktionsbeschreibung
Durch den Einbau des Wechseltisches können anstelle des MTC2 an Stellplatz 2 an einer HF oder
HF/3 Förderer gestellt werden, ohne dass der Einzugsrahmen getauscht werden muss. 1

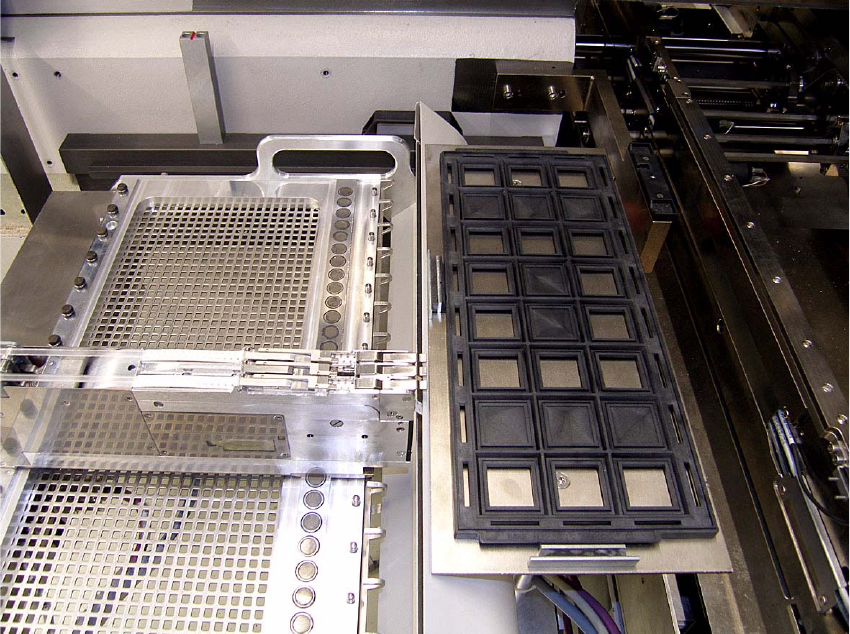

Auf dem vorderen Abdeckblech besteht die Möglichkeit, ein JEDEC Tray zu platzieren. Dafür ist
die Programmierhilfe für das Arbitrary Carrier unter SIPLACE Pro (Art.Nr.: 00194607-xx) beige-
legt. 1
1
1 Montageanleitung SOKO Wechseltisch anstelle des MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie SOKO
Ausgabe 03/2007
6
1.2 Voraussetzungen
1.3 Restriktionen
Bei 3 x 8mm Förderer kann keine 3.Gurtrolle verwendet werden, da keine Aufhängung für die 3.
Gurtrolle am Gurtrollenhalter vorhanden ist. 1
Es ist kein Gurtschneider vorhanden, so dass die Gurte unter der Maschine von Zeit zu Zeit ab-
zuschneiden sind.
Dazu ist die Maschine zu stoppen! 1
Der Tisch darf nur an Stellplatz 2 eingebaut werden! Für den Einbau an Stellplatz 4 sind noch
keine Softwareanpassungen gemacht worden. 1
Bei einer Softwarehochrüstung sowie Servicepackinstallation muss die SOKO Software wieder in-
stalliert werden. Bitte beachten Sie die Restriktionen. 1
Nach Installation der SOKO "MTC-Wechseltisch" darf der Distributor nicht manuell aus der Be-
triebssystem-Ebene gestartet werden. 1
Es können keine Linearförderer gestellt werden. 1
1.4 Lieferumfang
– Wechseltisch
– 2 Schrauben M8 x 45 mm
– 2 Magnete
– CD für Softwareeinstellungen
– Montageanleitung SOKO Wechseltisch anstelle MTC2 (Art.Nr.: 00195478-xx)
– Programmierhilfe für Arbitrary Carrier (Art.Nr.: 00194607-xx)
1.5 Benötigte Werkzeuge
– T-Imbusschlüssel Größe 8
Software
Stationssoftware 505.03, 505.03 SP 1, 505.04
Hardware
HF oder HF/3 mit MTC2 an Stellplatz 2
SOKO 1 Montageanleitung SOKO Wechseltisch anstelle des MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie
Ausgabe 03/2007
7
1.6 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
