SOKO 1 Montageanleitung SOKO Wechseltisch anstelle de s MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie Ausgabe 03/2007 9 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Kabel für T isch-Kommunikation
1 Montageanleitung SOKO Wechseltisch anstelle des MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie SOKO
Ausgabe 03/2007
8

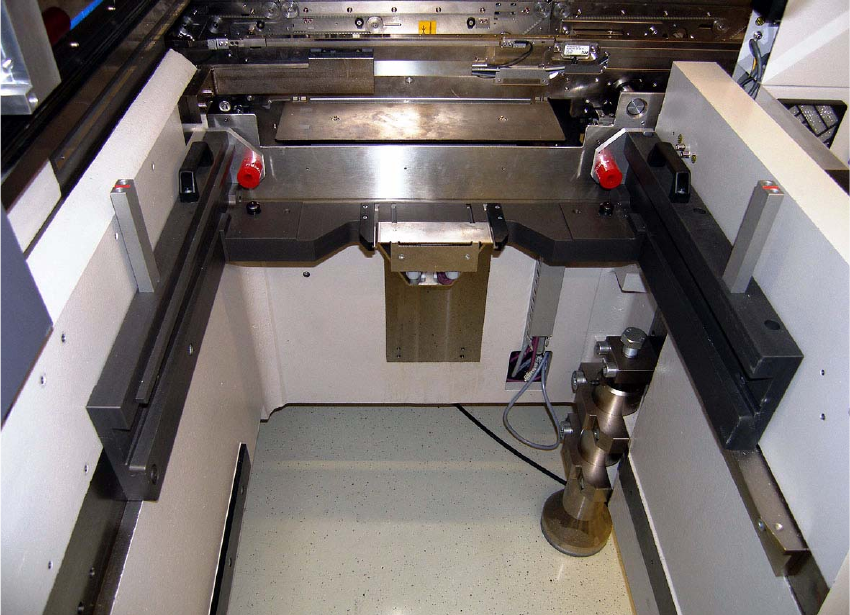

1.7 Umbau auf Wechseltisch
: Bauen Sie den MTC2 vorschriftsmäßig aus dem Bestückautomaten aus.
: Schieben Sie den Wechseltisch in der Führungsschiene bis zum Einrasten an den hinteren
Zentrierstiften.
Achten Sie dabei auf das Kabel für die Tischkommunikation. Dieses wird zwischen Einzugs-
rahmen und Maschine nach unten durchgeführt.
Befestigen Sie den Tisch mit den beiliegenden Schrauben.
1
1
1
1
1
1
1
1
SOKO 1 Montageanleitung SOKO Wechseltisch anstelle des MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie
Ausgabe 03/2007
9
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Kabel für Tisch-Kommunikation
1 Montageanleitung SOKO Wechseltisch anstelle des MTC2 (SW 505.03, 505.03 SP 1, 505.04) SIPLACE HF-Serie SOKO
Ausgabe 03/2007
10
1
: Achten Sie beim Einschieben darauf, dass die Pins des ODU-Steckers nicht verbogen werden.
Überprüfen Sie nach erfolgreicher Installation des Tisches den richtigen Sitz des Tisches bzw.
des ODU-Steckers.
1
: Stecken Sie das Kabel am Stecker X121 (03002492-xx) ein und legen Sie es zurück in den
Kabelkanal in den Maschinenkörper.
1
ODU-Stecker
Kabel für
Tisch-Kommunikation
