Sistema de Lubrificação MicroCoat MC800
10 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Especificações
NOTA: As especificações e pormenores técnicos estão sujeitos a alterações sem notificação prévia.
Controlador MC800
Artigo Especificação
Tamanho do gabinete 14,6 de largura x 19,1 de Profundidade x 27,6 cm altura (5,75 x 7,5 x 10,88")
Peso 4,8 kg (10,6 ib)
Frequência do ciclo de
operação
Até 60 ciclos por minuto
Capacidade do interruptor
de pressão
20VA 240V
Entrada de pressão de ar
requerida
4,1bar (60psi) mínimo
Regulador de pressão de ar
do tanque
2,0bar (30psi) ) máximo
Regulador de pressão de ar
para o bico
2,0bar (30psi) máximo
Conformidade CE, UKCA
Válvulas MC785M & MC785M-WF
Artigo Especificação
Tamanho (com conexões) 66,3 mm de comprimento (2,61") x 49,3 mm de largura (1,94")
Peso 206,4 g (7,3 oz)
Orifício de entrada do
lubrificante
1/8 NPT
Montagem Orifício com rosca de 6 mm
Frequência do ciclo de
operação
Até 60 ciclos por minuto
Câmara de fluído Alumínio duro anodizado
Casquilho de ar Aço inoxidável Tipo 303
Diafragma Viton
®
com recubrimento De PTFE
Agulha e bicos Aço inoxidável Tipo 303
Diâmetro do bico 1,17 mm (0,046")
Patente USA # D-398,705
Sistema de Lubrificação MicroCoat MC800
11www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Especificações (continuação)
Tanques de Pressão MicroCoat
Artigo Especificação
Pressão da operação 2,0bar (30psi) máximo
Pressão da válvula 2,8bar (40psi)
Capacidade do
interruptor de baixo
nível
20VA, 240V
Capacidade MC685M (#7023843): 3,8 L (1,0 gal)
MC686M (#7023846): 7,5 L (2,0 gal)
Construçcão Tanques com paredes de acrílico, tampas de alumínio duro
Peso MC685M (#7023843): 4,1 kg (9,2 lb)
MC686M (#7023846): 5,2 kg (11,6 lb)
Elementos de filtro 4000FLT MC
Artigo Especificação
Filtro Filtro de celulose impregnado de resina
Tamanho do filtro em
mícrons
10 mícrons nominais
Sistema de Lubrificação MicroCoat MC800
12 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

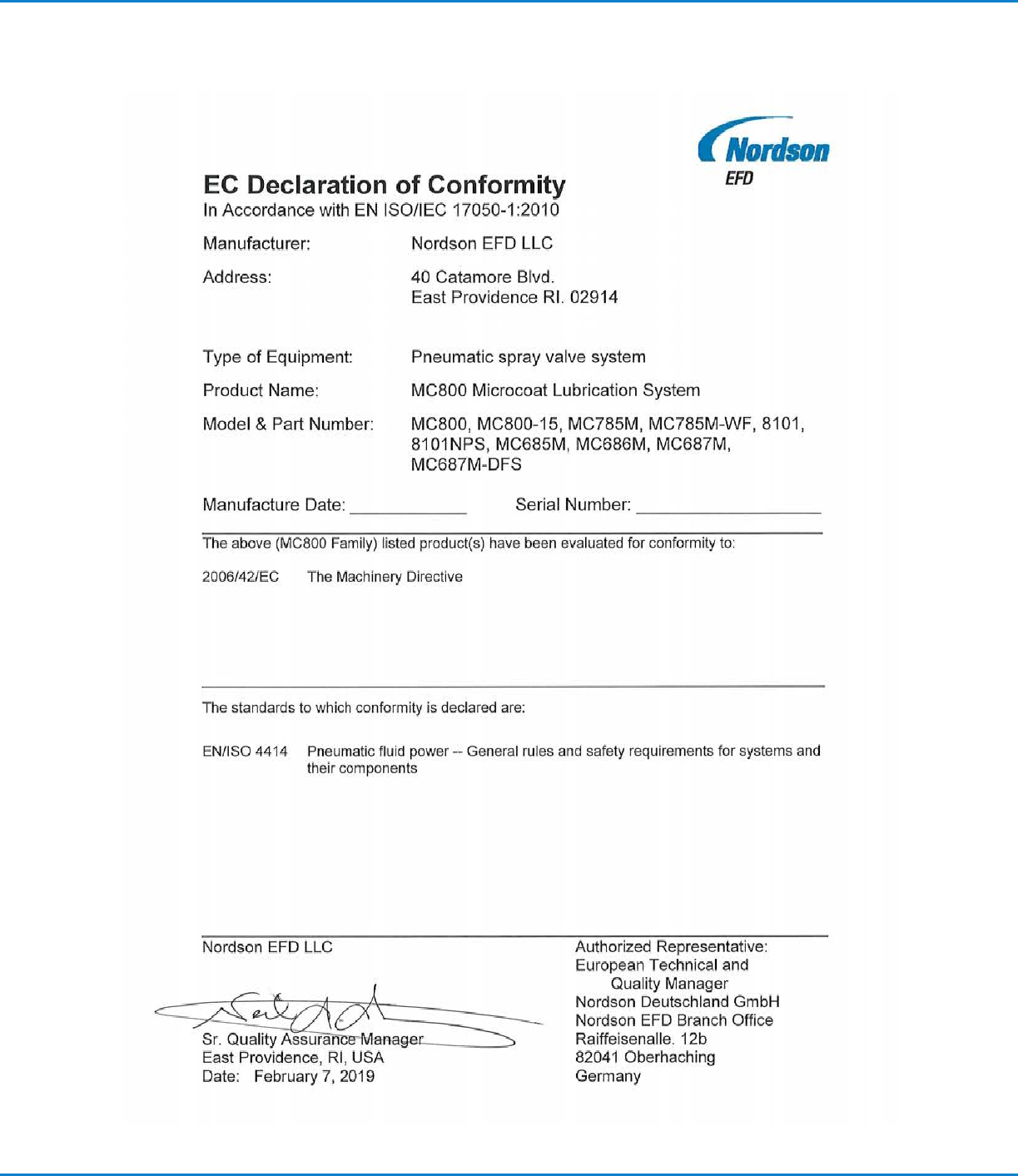

Declaração de conformidade
