Sistema de Lubrificação MicroCoat MC800
13www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Como Trabalha o Sistema
O sistema MicroCoat, pode incorporar até oito válvulas de pulverização
a baixo volume, baixa pressão (LVLP as siglas em inglês), um recipiente
para o lubrificante e um controlador que regula a pressão de ar da
operação, determina o fluxo do lubrificante e controla a operação das
válvulas.
A pressão constante, aplicada ao tanque dá um impulso para o
lubrificante através de precisos controlos de fluxo do controlador MC800,
para as válvulas de pulverização.
Ao iniciar o funcionamento da prensa, a válvula solenoide de três vias
activa o sistema e abre as válvulas de pulverização. Quando as válvulas
abrem, o ar (LVLP) cria uma queda de pressão no bico iniciando a
pulverização do lubrificante. Finalmente, uma película fina de lubrificante
é depositada sobre a superfície de material para estampar.
Por meio dos controlos de fluxo, localizados no painel frontal
do controlador MC800, o fluxo do lubrificante pode ser ajustado
independentemente para cada válvula.

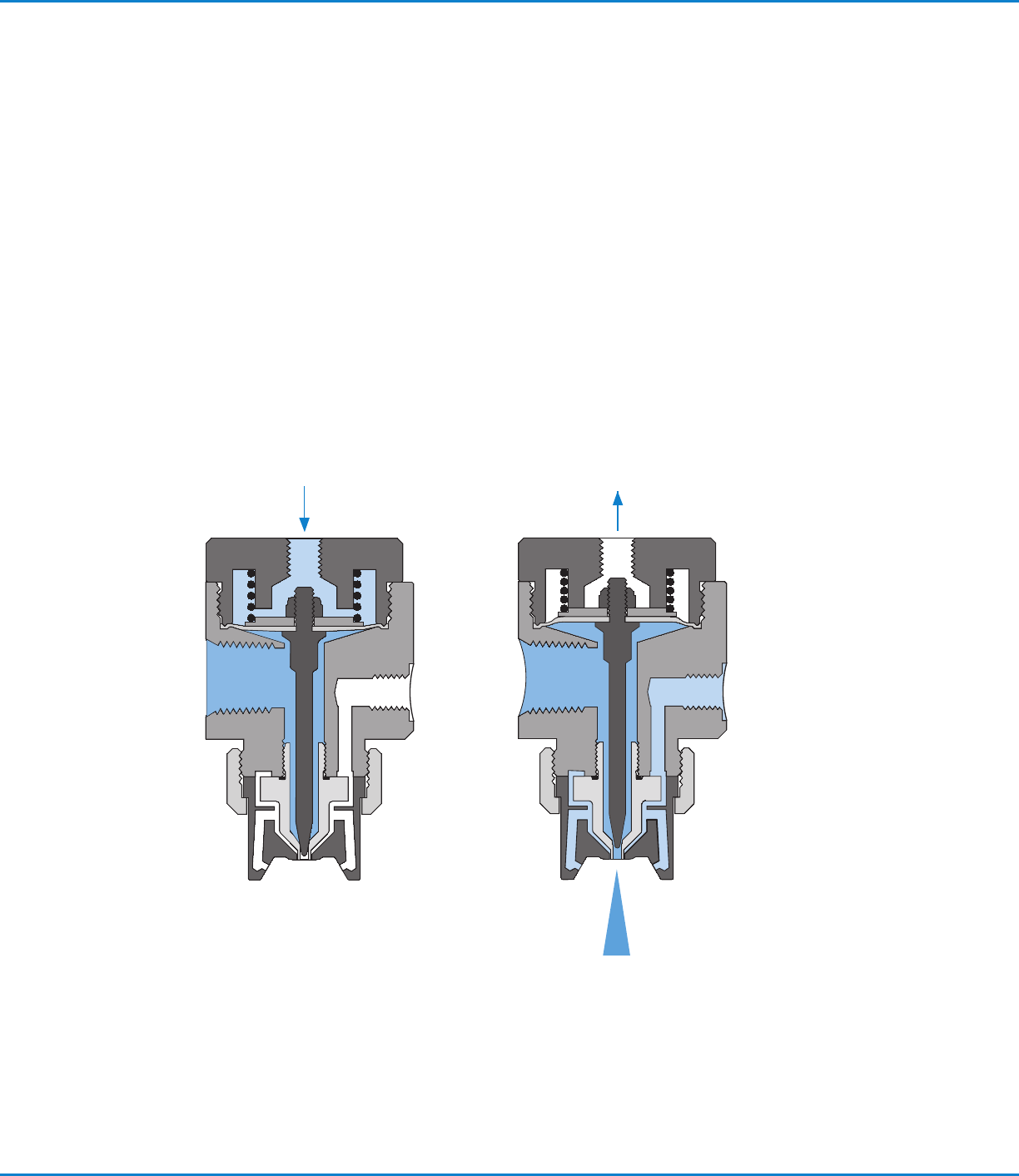

Ar de controlo (Activado)
Ar para o bico
(Activado)
Ar de controlo (Fechado)
Ar para o bico
(Fechado)
Lubrificante
Aberto
Fechado
Sistema de Lubrificação MicroCoat MC800
14 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

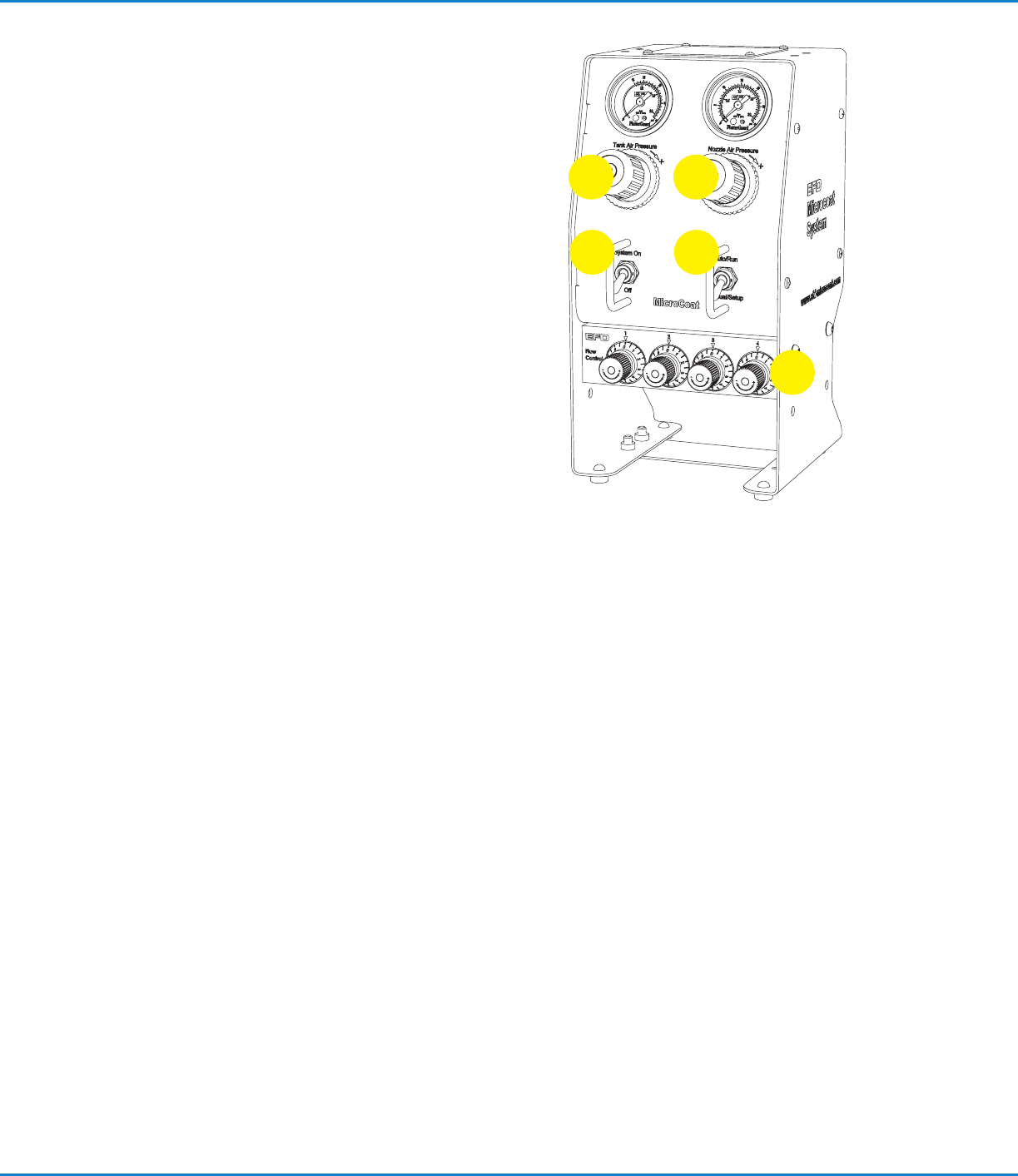

Funções do Controlador
1. Interruptor de Pressão
(Sistema On,Off) Activa ou desactiva a alimentação de ar
do sistema
2. Selector de Modo Operação
Utilize a posição Manual/Setup para quitar e verificar o
funcionamento das válvulas,sem que a prensa esteja a
trabalhar.
Na posição Auto/Run o sistema começará a pulverizar o
lubrificante quando a prensa arranca.
Para que o Sistema MicroCoat, possa operar
devidamente no modo Auto/Run deverá instalar-se
a válvula solenoide apropriada para a prensa (veja
páginas18–19).
3. Pressão de Ar do Tanque
Regula a pressão de ar dentro do tanque. Para a maioria
dos lubrificantes 1,03bar (15psi) é um bom ponto de
partida.
Pressão mínima: 0,83bar (12psi).
4. Pressão de ar no Bico
Regula a pressão de ar no bico (Pressão de
pulverização).
A pressão média oscila entre 0,55 e 0,83bar (8 a 12psi).
Elevando a pressão obterá uma pulverização mais fina).
5. Controles de Fluxo
Proporcionam um controlo independente do fluxo de
lubrificante para cada válvula. Cada anel azul na fecha
central do botão indica uma volta completa.
Para incrementar o fluxo gire o botão para a esquerda.
1 2
3 4
5
Sistema de Lubrificação MicroCoat MC800
15www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
6. Interruptor de Baixa Pressão
Regista a baixa pressão do fluído. Conecta-se ao
interruptor de baixa pressão para proteger a prensa.
Deve estar conectado ao circuito de Paragem
de Emergência da prensa, para prevenir que
esta trabalhe sem pressão do lubrificante (ver
pagina22).
ADVERTÊNCIA
7. Ar para o Tanque
Tubagem do Ventilador para pressionar o
lubrificante dentro do tanque.
8. Ar para os Bicos
Tubagem do Ventilador para pulverizar o
lubrificante.
9. Ar de Controlo para as Válvulas
Tubulação do ar para controlar a abertura e fecho
das válvulas de pulverização.
10. Saída do Fluído
Alimenta as válvulas com o lubrificante pressionado.
11. Entrada de Ar Constante
A alimentação principal de ar para o sistema deve
ter um mínimo de 4,14bar (60psi).
12. Entrada de Fluído
Alimenta o colector com o fluído do tanque.
13. Entrada de Ar de Controlo
Activa o sistema enquanto a prensa começa a
trabalhar. Requer uma pressão mínima de 4,14bar
(60psi).
Funções do Controlador (continuação)
7
11
8
9
13
12
6
10
