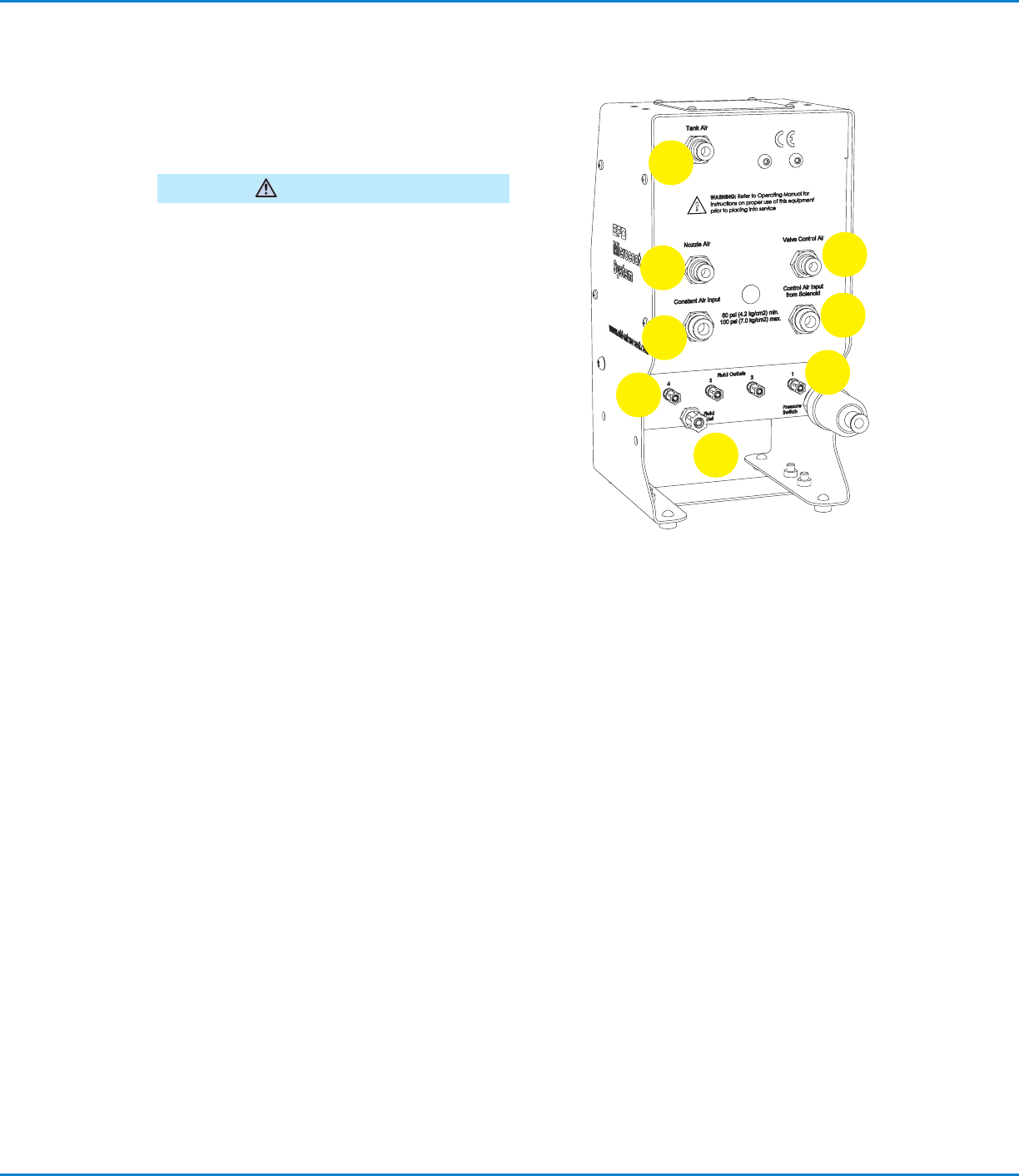

6. Interruptor de Baixa Pressão
Regista a baixa pressão do fluído. Conecta-se ao
interruptor de baixa pressão para proteger a prensa.
Deve estar conectado ao circuito de Paragem
de Emergência da prensa, para prevenir que
esta trabalhe sem pressão do lubrificante (ver
pagina22).
ADVERTÊNCIA
7. Ar para o Tanque
Tubagem do Ventilador para pressionar o
lubrificante dentro do tanque.
8. Ar para os Bicos
Tubagem do Ventilador para pulverizar o
lubrificante.
9. Ar de Controlo para as Válvulas
Tubulação do ar para controlar a abertura e fecho
das válvulas de pulverização.
10. Saída do Fluído
Alimenta as válvulas com o lubrificante pressionado.
11. Entrada de Ar Constante
A alimentação principal de ar para o sistema deve
ter um mínimo de 4,14bar (60psi).
12. Entrada de Fluído
Alimenta o colector com o fluído do tanque.
13. Entrada de Ar de Controlo
Activa o sistema enquanto a prensa começa a
trabalhar. Requer uma pressão mínima de 4,14bar
(60psi).
Funções do Controlador (continuação)
7
11
8
9
13
12
6
10
Sistema de Lubrificação MicroCoat MC800
16 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

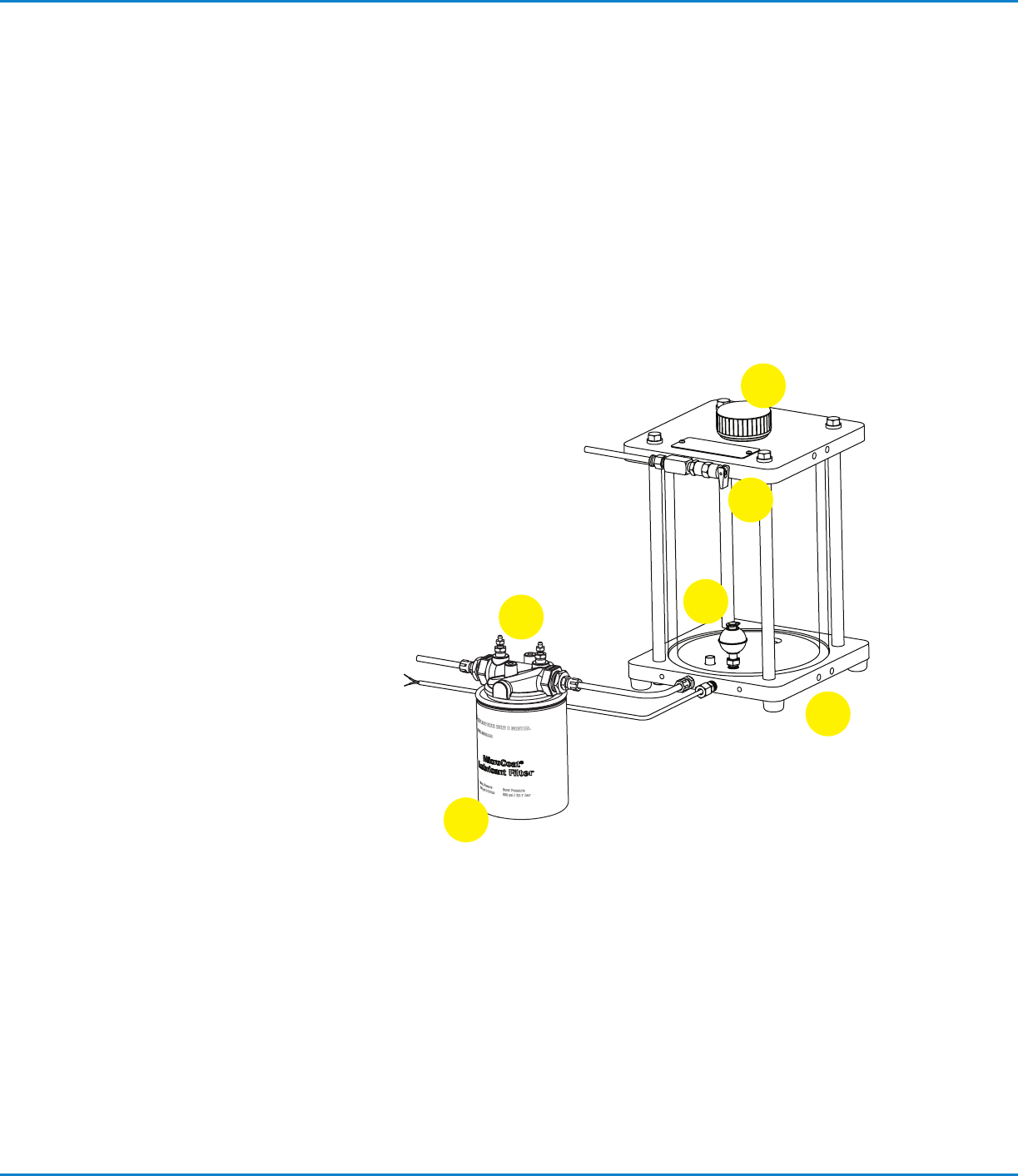

Característcas do Tanque de
Pressão
1. Interruptor de Baixo Nível de Lubrificante
Conectado o Circuito de Paragem de Emergência da prensa,
previne que o sistema opere sem lubrificantes contactos do
interruptor abrem-se quando o lubrificante no tanque está quase
a acabar.
2. Válvula de Alívio de Pressão de Ar
Abre automaticamente quando a pressão de ar de dentro do
tanque excede 2,76bar (40psi). Esta válvula pode também ser
utilizada para despressurizar manualmente o tanque antes de ser
preenchido.
3. Tampa de Preenchimento
Ao afrouxar, permite o escape de qualquer pressão residual.
4. Tampão de desagúe (na figura)
5. Filtro de Lubrificante
6. Válvula de Alívio
Válvula para libertar a pressão de ar depois de substituir o filtro.
1
3
6
5
4
2
Sistema de Lubrificação MicroCoat MC800
17www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Instalação do Sistema
Montagem das Válvulas de
Pulverização
Fixe as válvulas utilizando a abraçadeira de montagem
(#7021742) incluídas (para fixar a válvula a uma abraçadeira
alternativa) utilize o orifício de montagem de 6mm, localizado
no corpo da válvula.

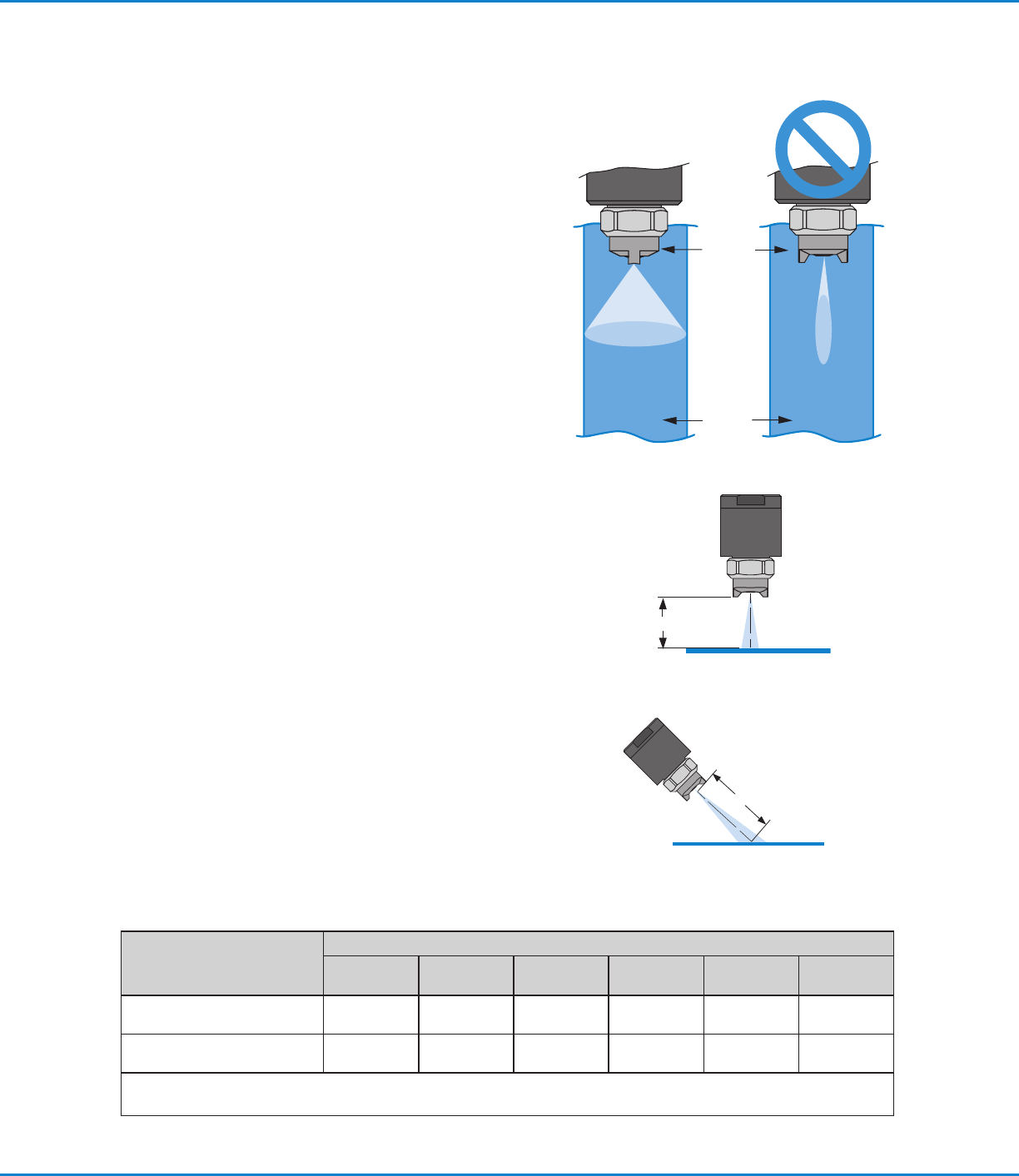

Para assegurar uma cobertura de lubrificação apropriada,
monte a válvula MC785M de maneira em que as linguetas do
casquilho de ar fiquem em linha com o material a estampar
(como na figura).
IMPORTANTE: Se afrouxar a porca de retenção do casquilho
de ar para reposicionar as linguetas, assegure-se de voltar a
apertar a turca com uma chave antes de operar a válvula.
A lagura da cobertura de pulverização é determinada pela
distância entre o bico da válvula e o material como está
demonstrado na seguinte tabela.
Área de Cobertura de Pulverização
Válvulas Atomizadoras
Distancia entre o bico e o material
2,54 mm
(0,1")
50,8 mm
(2,00")
76,2 mm
(3,00")
101,6 mm
(4,00")
127,0 mm
(5,00")
152,4 mm
(6,00")
MC785M
25,4 mm
(1,00")
38,1 mm
(1,50")
50,8 mm
(2,00")
63,5 mm
(2,50")
69,9 mm
(2,75")
82,6 mm
(3,25")
MC785M-WF
38,1 mm
(1,50")
63,5 mm
(2,50")
88,9 mm
(3,50")
114,3 mm
(4,50")
139,7 mm
(5,50")
165,1 mm
(6,50")
A MC785M-WF recomenda-se para coberturas de pulverização de 50,8 mm (2,0") a 152,4 mm (6,0").
NOTA: A cobertura de pulverização pode variar dependendo da viscosidade e da tensão da superfície do fluído.
Casquilho
de Ar
Material
de Metal
Válvula montada
perpendicularmente
Distância do bico
Válvula
montada a 45º
Distância do bico
