Sistema de Lubrificação MicroCoat MC800
27www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Peças de Substituição

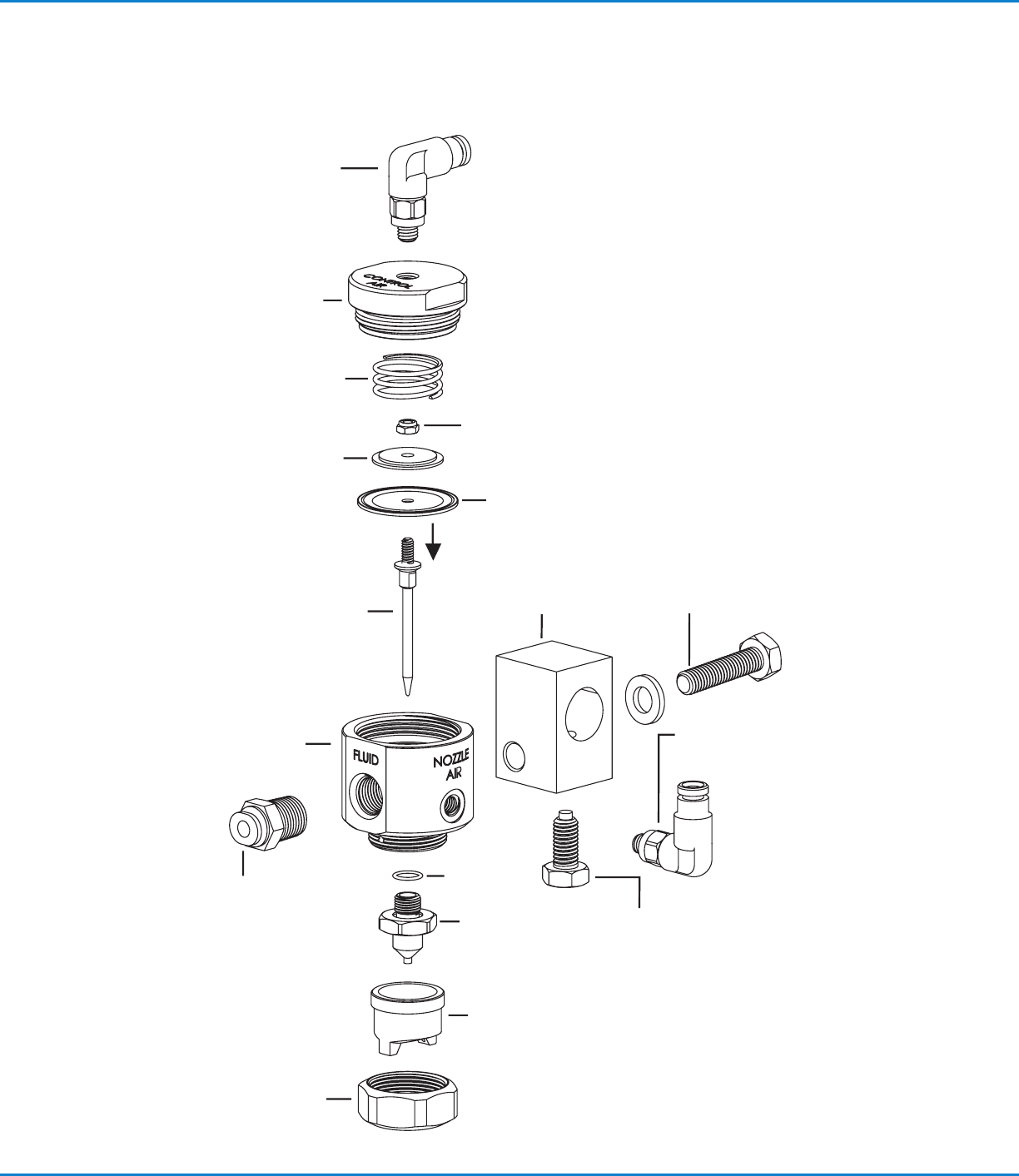

Válvula de Pulverização MC785M
Tornilho cabeça hex —
aço inox.
Conector rápido codo
10-32 x 4 mm D.E.
#7007019
Torno cabeça hex —
aço inox com ponta
de latão
MC785M: Casquilho de ar com padrão de leque standard 0,046"
#7021775
MC785M-WF: Casquilho de ar com padrão de leque amplo 0,046"
#7021778
Mangueiras para o MC785M
#7008007 4 mm — preta
#7022171 4 mm — transparente
#7008006 4 mm — branca
Turca de retenção do casquilho
#7021599
Agulha
#7021702
Arrandela de
posicionamento da mola
#7021704
Mola de retrocesso do diafragma
#7021700
Tampa da câmara do diafragma
#7021698
Conector rápido
codo 10-32 x 4 mm D.E.
#7007019
Opcional: Conector rápido
recto 10-32 x 4 mm D.E.
#7021724
Câmara de fluído
#7021696
Conector rápido
1/8 NPT x 4 mm D.E.
#7021718
Opcional rápido codo
1/8 NPT x 4 mm D.E.
#7021738
Anel “O”
de Viton
#7014765
TBico 0,046"
#7021753
Turca de retenção do diafragma
#7021709
Diafragma
#7021727
Lado de
PTFE (azul /
cinzento)
Abraçadeira de
montagem
#7021742
Sistema de Lubrificação MicroCoat MC800
28 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

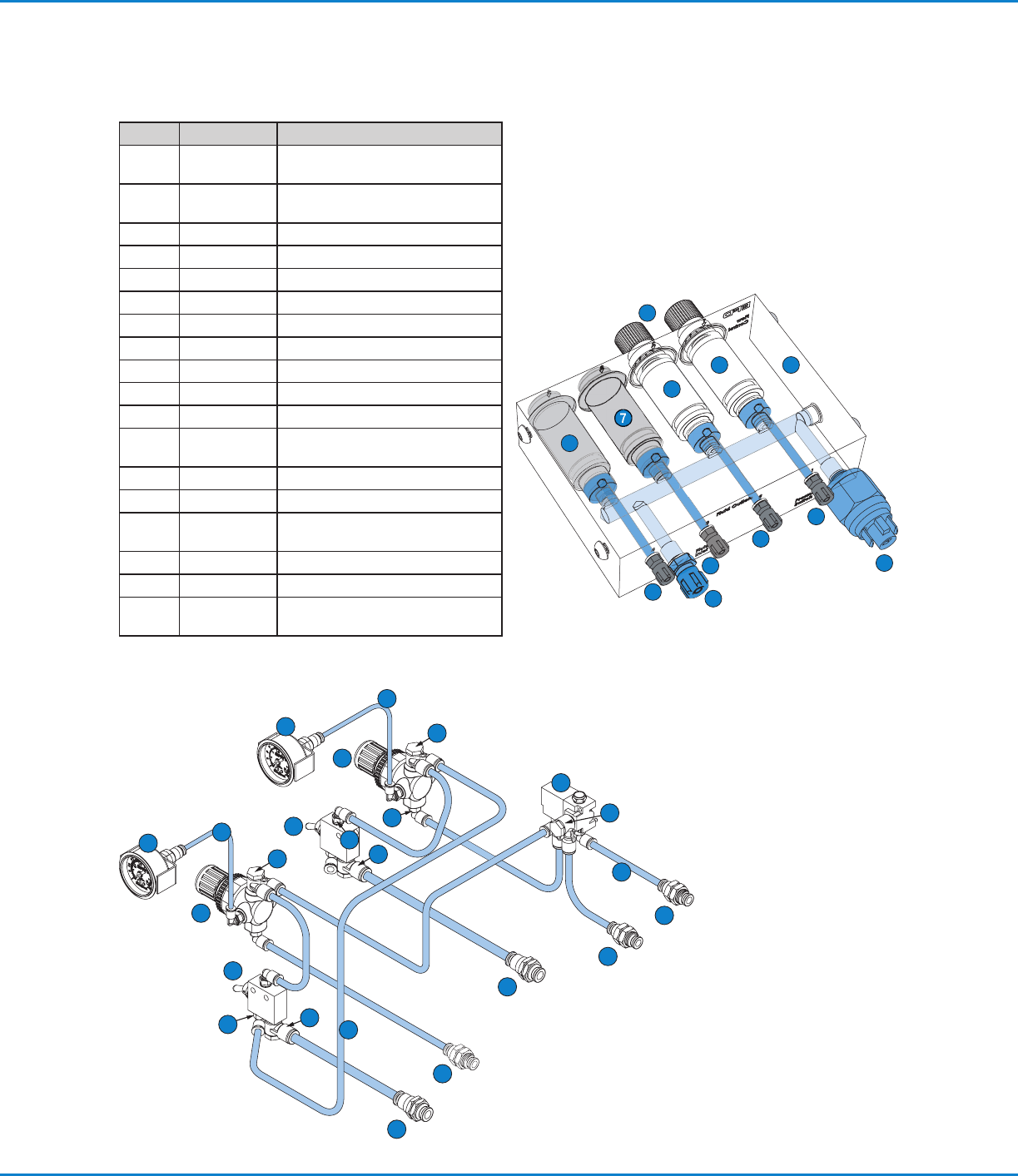

Caudal de ar e de fluidos
Artigo Nº da peça Descrição
1 7016572
Manómetro do tanque 0–2,07bar
(0–30psi)
2 7016574
Manómetro de ar para o bico
0–2,07bar (0–30psi)
3 7002004 Mangueira de 6 mm D.E.
4 7016767 Mangueira de 5/32 D.E. x 3/32" D.I
5 7022164 Conector de entrada de ar
6 7008004 Controlo de fluxo
7 7008005 Cavilha de bloqueio de fluxo
8 7014882 Regulador=
9 7017402 Interruptor da Alavanca
10 7022243 Válvula piloto
11 7022165 Conector de saída de ar
12 —
Conector de saída de colector de
fluído
13 — Conector, 1/8 NPT x 8 mm, codo
14 7008010 Colector para o fluído c/sensor
15 —
Interruptor de entrada de baixa
pressão de fluído
16 7022188 Conector de entrada de fluído
17 7017400 Conector, 1/8 MPT x 6 mm, codo
18 7017399
Conector, 1/8 MPT x (2) 6 mm,
codo
5
11
5
11
11
9
9
8
8
10
1
2
3
3
13
17
4
4
18
18
18
17
17
13
Entrada de ar de controlo desde o solenoide
4,1bar (60psi) mínimo
Ar para o bico
Entrada de ar constante
4,1bar (60psi) mínimo
Ar para o tanque
Ar de control da
válvula
Válvula piloto
Regulador,
0–2,07 bar
(0–30 psi)
Pressão do sistema
ON/OFF
Regulador,
0–2,07 bar
(0–30 psi)
Auto/Run
Manual/Setup
Peças de Substituição (continuação)
7
6
7
6
6
14
15
12
12
12
16
12
Sistema de Lubrificação MicroCoat MC800
29www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Tanques MC685M e MC686M
Nº da peça Descrição
7002004 Mangueira azul de uretano
7020446 Anel “O” de Viton para o tampo preenchido
7020425 (2) Embalagens de neopreno para tubo de acrílico
7020427 (2) Selos de viton para o tubo acrílico
7020432 Válvula de alívio de pressão 2,76bar (40psi)
7022195 Conector rápido, entrada do tanque
7020422
Tubo de acrílico 6,50" x 8,96" de comprimento:
(capacidade um galão)
7020438 Tubo de acrílico 6,50" x 16,35" (dois galões)
7022188 Conector de 1/8 BSPP x 6 mm, saída do tanque
7022175 Mangueira preta de uretano
7020442 Tampo de Preenchimento
7020436 Tampo de drenagem de latão niquelado
7020429
Jogo de interruptor de bóia de aço inox (inclui
conector, cabos, e protectores de distensão)
7022156 Jogo de filtro do lubrificante
7017347 Elemento de filtro lubrificante (4 por caixa)
Peças de Substituição (continuação)
