12 Ⅰ－ Ⅰ－ Ⅰ－ Ⅰ－5 5 5 5 网络连接网络连接网络连接网络连接通过 PCU-285 计测的数据可通过网络进行访问。连接方式如下。 ① 连接 PCU-2 85 至网络。连接时请使用背面的 LAN 端口。 ※１ ※１ ※１ ※１ ② 使用处在相同网络上的电脑起动[Sea rchPCU]。图图图图 1 1 1 1 ③ 点击[S tart sea rch]后连接在网络的 PCU-285 的名…

Ⅰ－４－２

Ⅰ－４－２Ⅰ－４－２

Ⅰ－４－２

主画面（触屏）

主画面（触屏）主画面（触屏）

主画面（触屏）

 画面左上有表示触屏软件的版本和 IP 地址。

※IP 地址只在 PCU-285 连接网络时表示。

 画面右上表示现在的日期和时间。

 [设定] 切换到设定画面。

 [电脑连接] 切换到电脑连接画面。当连接电脑使用 VAM-5 进行计测时使用。

 [经典模式] 切换到经典模式。可用与旧型号 PCU-200 系列的操作界面相似的操作面板进行操作。

 [计测模式] 切换到可编集使用任意的旋转数、计测时间进行测量的模式。可达到使用电脑软件进行

测量相同的效果。

 [关闭电源] 关闭 PCU-285 的电源。

Ⅰ－

Ⅰ－Ⅰ－

Ⅰ－5

网络连接

网络连接网络连接

网络连接

通过 PCU-285 计测的数据可通过网络进行访问。

连接方式如下。

① 连接 PCU-285 至网络。连接时请使用背面的 LAN 端口。※１

※１※１

※１

② 使用处在相同网络上的电脑起动[SearchPCU]。图

图图

图 1

③ 点击[Start search]后连接在网络的 PCU-285 的名单会表示出来。

④ 选择想要取得计测数据的机械后点击[Open folder]可打开保存数据的文件夹。图

图图

图 2

⑤ 可通过一般常用的文件拷贝的方法拷贝或删除数据文件。

※１

※１※１

※１因 IP 地址由 DNS 上自动取得，所以需要有 DNS 机能的路由器。

IP 地址无法固定。

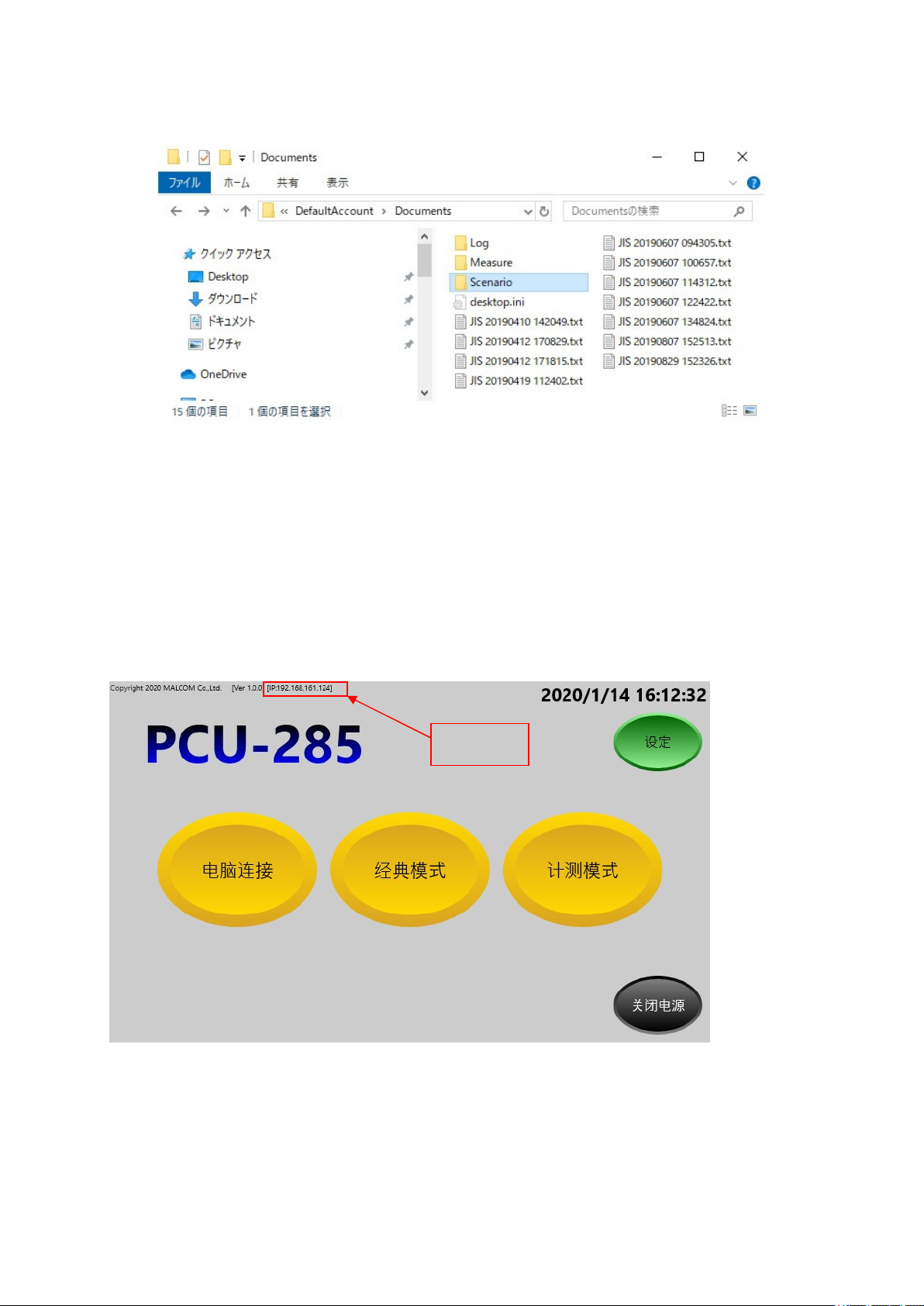

図１

図１図１

図１

図２

図２図２

図２

在文件夹[Log]内保存有以日为单位的记录文件。在此记录文件内保存有在计测模式下进行计测时的动

作履历。记录文件会保存 180 天，超过保存日期后会按照从最早的日期起开始自动消除。

在文件夹[Measure]内保存有计测模式下进行测量的测量结果文件。此文件和电脑用解析软件 VAM-3 和

VAM-5 的计测结果文件拥有完全的互换性。

在文件夹[Scenario]内保存有计测模式下使用的计测条件的文件。

不使用 SearchPCU 直接打开 PCU-285 的文件夹。

连接 PCU-285 与网络起动后在画面左上方将表示 IP 地址。

在连接网络的电脑内搜寻输入以下的文件夹名。

例：在起动画面里 IP 地址为 192.168.1.1 时为以下文件夹名。

\\192.168.1.1\c$\Data\Users\DefaultAccount\Documents

IP 地址
