14 Ⅱ．使用方法 Ⅱ．使用方法 Ⅱ．使用方法 Ⅱ．使用方法 Ⅱ－１ Ⅱ－１ Ⅱ－１ Ⅱ－１ 测定准备 测定准备 测定准备 测定准备 Ⅱ－１－１ Ⅱ－１－１ Ⅱ－１－１ Ⅱ－１－１ 设定 设定 设定 设定 设定恒温槽的规格。 设定恒温槽的规格。 设定恒温槽的规格。 设定恒温槽的规格。 适配器 300cc 的恒温槽里使 用适配器使 用 100cc 的容器时，选择 。 ( 使用少量样品适 配器 (AD- 100+SB40) 时也选择 这适配…
13
図２
図２図２
図２
在文件夹[Log]内保存有以日为单位的记录文件。在此记录文件内保存有在计测模式下进行计测时的动
作履历。记录文件会保存 180 天，超过保存日期后会按照从最早的日期起开始自动消除。
在文件夹[Measure]内保存有计测模式下进行测量的测量结果文件。此文件和电脑用解析软件 VAM-3 和
VAM-5 的计测结果文件拥有完全的互换性。
在文件夹[Scenario]内保存有计测模式下使用的计测条件的文件。
不使用 SearchPCU 直接打开 PCU-285 的文件夹。
连接 PCU-285 与网络起动后在画面左上方将表示 IP 地址。
在连接网络的电脑内搜寻输入以下的文件夹名。
例：在起动画面里 IP 地址为 192.168.1.1 时为以下文件夹名。
\\192.168.1.1\c$\Data\Users\DefaultAccount\Documents
IP 地址
14
Ⅱ．使用方法
Ⅱ．使用方法Ⅱ．使用方法
Ⅱ．使用方法
Ⅱ－１
Ⅱ－１Ⅱ－１
Ⅱ－１
测定准备
测定准备测定准备
测定准备
Ⅱ－１－１
Ⅱ－１－１Ⅱ－１－１
Ⅱ－１－１
设定
设定设定
设定
设定恒温槽的规格。
设定恒温槽的规格。设定恒温槽的规格。
设定恒温槽的规格。
适配器 300cc 的恒温槽里使用适配器使用 100cc 的容器时，选择。
(使用少量样品适配器(AD-100+SB40)时也选择这适配器)
100cc 在 100cc 恒温槽内使用 100cc 的容器时，选择。
300cc 在 300cc 恒温槽内使用 300cc 的容器时，选择。
变更日期时间
变更日期时间变更日期时间
变更日期时间
对装置内藏的实时时间计进行设定。
设定日期、时间后点击[更新]可变更时间。
选择语言
选择语言选择语言
选择语言
可从日语、英语、中国语中选择。
变更语言后装置需要进行再起动。
校正
校正校正
校正
点击[校正]后进入校正画面。
返回
返回返回
返回
点击[返回]后回到主画面。
15
Ⅱ－１－２
Ⅱ－１－２Ⅱ－１－２
Ⅱ－１－２

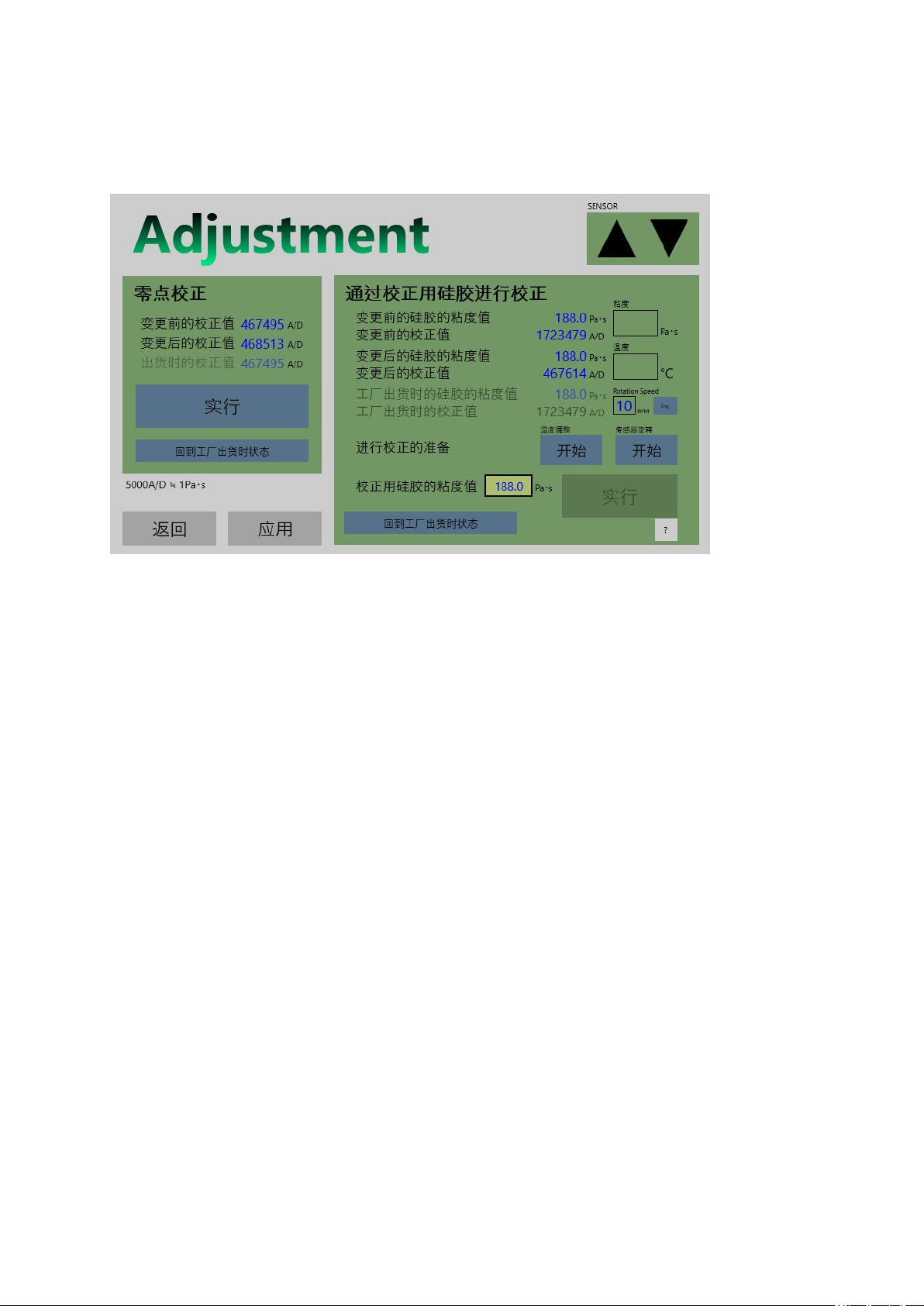

校正
校正校正
校正
在无负荷状态下和使用校正用硅液进行校正的方法说明
零点校正说明
零点校正说明零点校正说明
零点校正说明
传感器无负荷状态下进行 A/D 值校正的机能。
[变更前的校正值] 进行零点校正前的零点校正值(现在被使用的零点校正值)。
[变更后的校正值] 应用前的零点校正值。在点击[应用]键后，应用此值为零点校正值。
[出货时的校正值] 工厂出货时的零点校正值。
零点校正方法
零点校正方法零点校正方法
零点校正方法
① 将清洗过的内外筒安装到传感器上。
② 按下零点校正的[实行]键。传感器旋转数秒后数值将表示在[变更后的校正值]上。
③ 按下[应用]键后应用零点校正值。
零点校正值返回工厂出货时的状态
零点校正值返回工厂出货时的状态零点校正值返回工厂出货时的状态
零点校正值返回工厂出货时的状态
按下[回到工厂出货时状态]后，[变更后的校正值]将被[出货时的校正值]的值所覆盖。
在覆盖后按下[应用]键后可返回到出货时的校正值。
A/D
A/DA/D
A/D 值
值值
值
以工厂出货时的校正值为参照，1Pa･s 左右的 A/D 值约为①表示。
数值按如下计算
Pa･s / (A/D) = (硅胶校正出货时的校正值(A/D) － 零点校正出货时的校正值(A/D)) / 出货时的硅胶的粘度值(Pa･s)
②
②②
②
①
①①
①
