结果表示
结果表示结果表示
结果表示

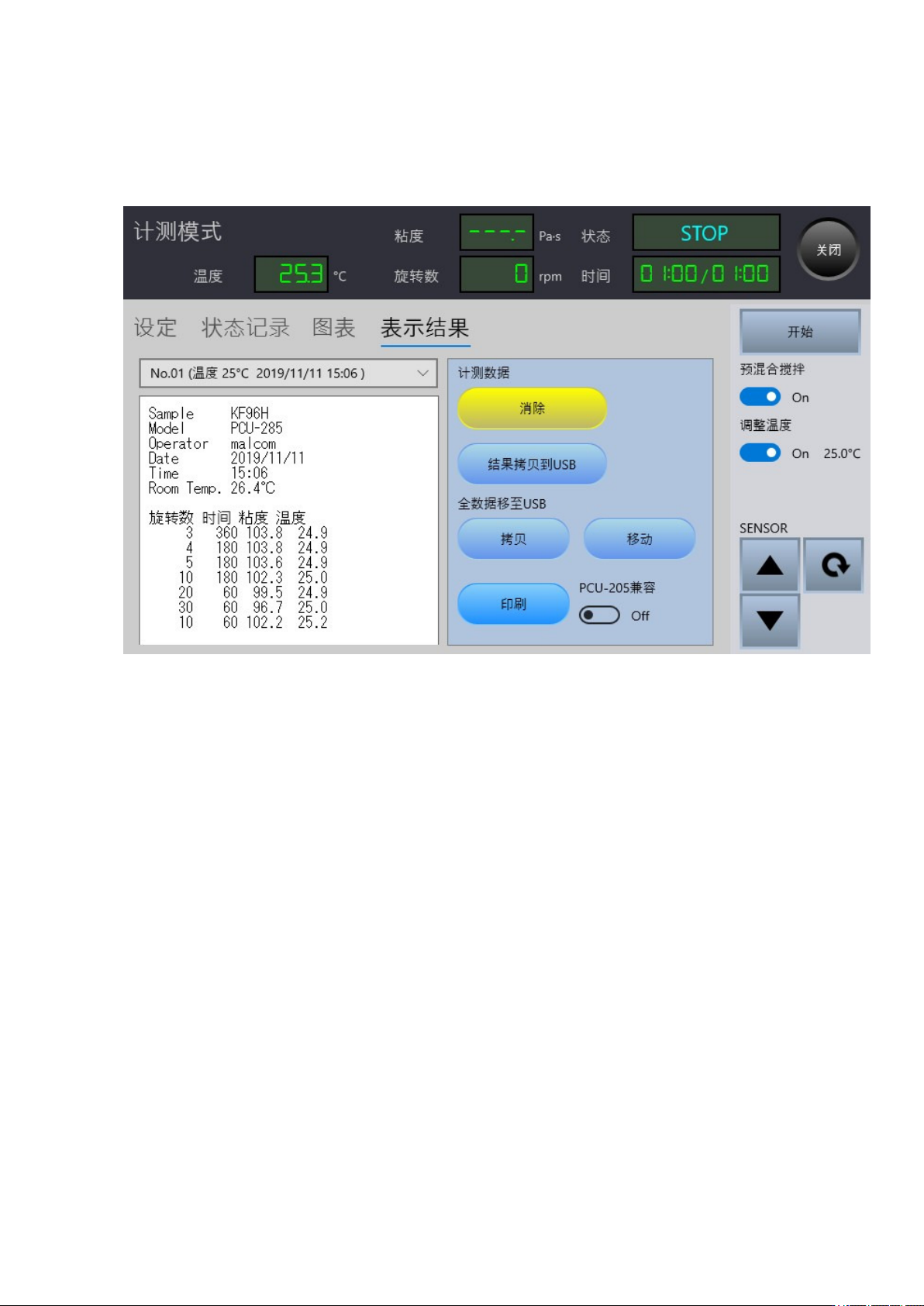

此画面中有自动计测的计测结果表示和各种记录用的按键。
通过左上方的计测数据选择框选择记录的数据。（刚计测完时最新的数据处于被选择状态。）
在计测结果栏中表示了测定、解析结果。
每设定条件的粘度、温度和解析曲线，通过所选择的方法表示解析结果。
・
・・
・计测数据
计测数据计测数据
计测数据
消除 ：消除测定数据。
结果拷贝到 USB ：将测定数据拷贝到 USB 连接的记忆装置里。
全数据移至 USB ：全数据拷贝到 USB 连接的记忆装置里。如选择的是移动、在拷贝完成后、
将消除全部的数据。
印刷 ：印刷表示结果。
PCU-205 兼容 ：打开 On 后将使用与我司 PCU-205 相同的打印样式打印。
31
■ 计算解析曲线。
a. 拟塑性流动(直线回归)
KD＝（ηD）
n
近拟式 Log
b. 塑性流动(曲线回归)
KD＝（ηD－τ
0
）
n
用CASSON 式 √ηD ＝√τ
0
＋ √η
∞
× √D ，求τ
0
、n、logK。
从a、b中选择更为近似的回归特性，表示logη－logD图表。
■ 如何求计算结果。
① η6 ： 标准（剪切速度6sec
-1
）的粘度值［単位Pa･s］
② η0.06 ： 低剪切速度（剪切速度0.06sec
-1
）的粘度值［Pa･s］
③ η600 ： 高剪切速度（剪切速度600sec
-1
）的粘度值［Pa･s］
④ TI ： 触变指数
用系数表现触变性流体的剪切速度依存性。
直线（拟塑性流动）
曲线（塑性流动） TI不能为定数，
表示2个。
⑤ τ
0
： 降伏值［单位 dyn/cm
2
］
如没有此值以上的应力作用，流动不会开始。
⑥ R ： 粘度非回复率
用系数表现触变性流体的剪切时间依存性。
R＝（η
b
－η
a
）/η
ｂ
×100％
η
1
＝
ｎ
１
LogK
＋
ｎ
1-ｎ
用 LogD
1
，求 n、logK。
n：流动指数 K：粘性指数
TI
1
＝
log（η
1
/η
2
）
log（D
2
/D
1
）
～ TIθ
＝
log（η
θ－2
/η
θ－1
）
log（D
θ－1
/D
θ－2
）
TI
＝
log（η
1
/η
θ－1
）
log（D
θ－1
/D
1
）
32
■ 如何求剪切应力τ
流动特性图表大体上存在4种图表。
拟塑性流动（粘性特性为曲线回归）时
τ＝（KD）
1/n
KD＝（ηD－τ
0
）
n
使用上述计算式求值，表示图表。
牛顿流动
拟塑性
Bingham
流动
塑性流动
τ
0
（降伏值）
←
剪
切
应
力
τ
非牛顿
剪切速度 D→
0
【 流动特性图表 】
１）牛顿流动 ２）Bingham 流动 ３）塑性流
动
４）拟塑性流动
