13 図２図２図２図２在文件夹 [L og] 内保存有以日为单位的记录文件。在此记录文件内保存有在计测模式下进行计测时的动作履历。记录文件会保存 180 天，超过保存日期后会按照从最早的日期起开始自动消除。在文件夹 [M easure] 内保存有计测模式下进行测量的测量结果文件。此文件和电脑用解析软件 VAM-3 和 VAM-5 的计测结果文件拥有完全的互换性。在文件夹 [S…

Ⅰ－

Ⅰ－Ⅰ－

Ⅰ－5

网络连接

网络连接网络连接

网络连接

通过 PCU-285 计测的数据可通过网络进行访问。

连接方式如下。

① 连接 PCU-285 至网络。连接时请使用背面的 LAN 端口。※１

※１※１

※１

② 使用处在相同网络上的电脑起动[SearchPCU]。图

图图

图 1

③ 点击[Start search]后连接在网络的 PCU-285 的名单会表示出来。

④ 选择想要取得计测数据的机械后点击[Open folder]可打开保存数据的文件夹。图

图图

图 2

⑤ 可通过一般常用的文件拷贝的方法拷贝或删除数据文件。

※１

※１※１

※１因 IP 地址由 DNS 上自动取得，所以需要有 DNS 机能的路由器。

IP 地址无法固定。

図１

図１図１

図１

図２

図２図２

図２

在文件夹[Log]内保存有以日为单位的记录文件。在此记录文件内保存有在计测模式下进行计测时的动

作履历。记录文件会保存 180 天，超过保存日期后会按照从最早的日期起开始自动消除。

在文件夹[Measure]内保存有计测模式下进行测量的测量结果文件。此文件和电脑用解析软件 VAM-3 和

VAM-5 的计测结果文件拥有完全的互换性。

在文件夹[Scenario]内保存有计测模式下使用的计测条件的文件。

不使用 SearchPCU 直接打开 PCU-285 的文件夹。

连接 PCU-285 与网络起动后在画面左上方将表示 IP 地址。

在连接网络的电脑内搜寻输入以下的文件夹名。

例：在起动画面里 IP 地址为 192.168.1.1 时为以下文件夹名。

\\192.168.1.1\c$\Data\Users\DefaultAccount\Documents

IP 地址

Ⅱ．使用方法

Ⅱ．使用方法Ⅱ．使用方法

Ⅱ．使用方法

Ⅱ－１

Ⅱ－１Ⅱ－１

Ⅱ－１

测定准备

测定准备测定准备

测定准备

Ⅱ－１－１

Ⅱ－１－１Ⅱ－１－１

Ⅱ－１－１

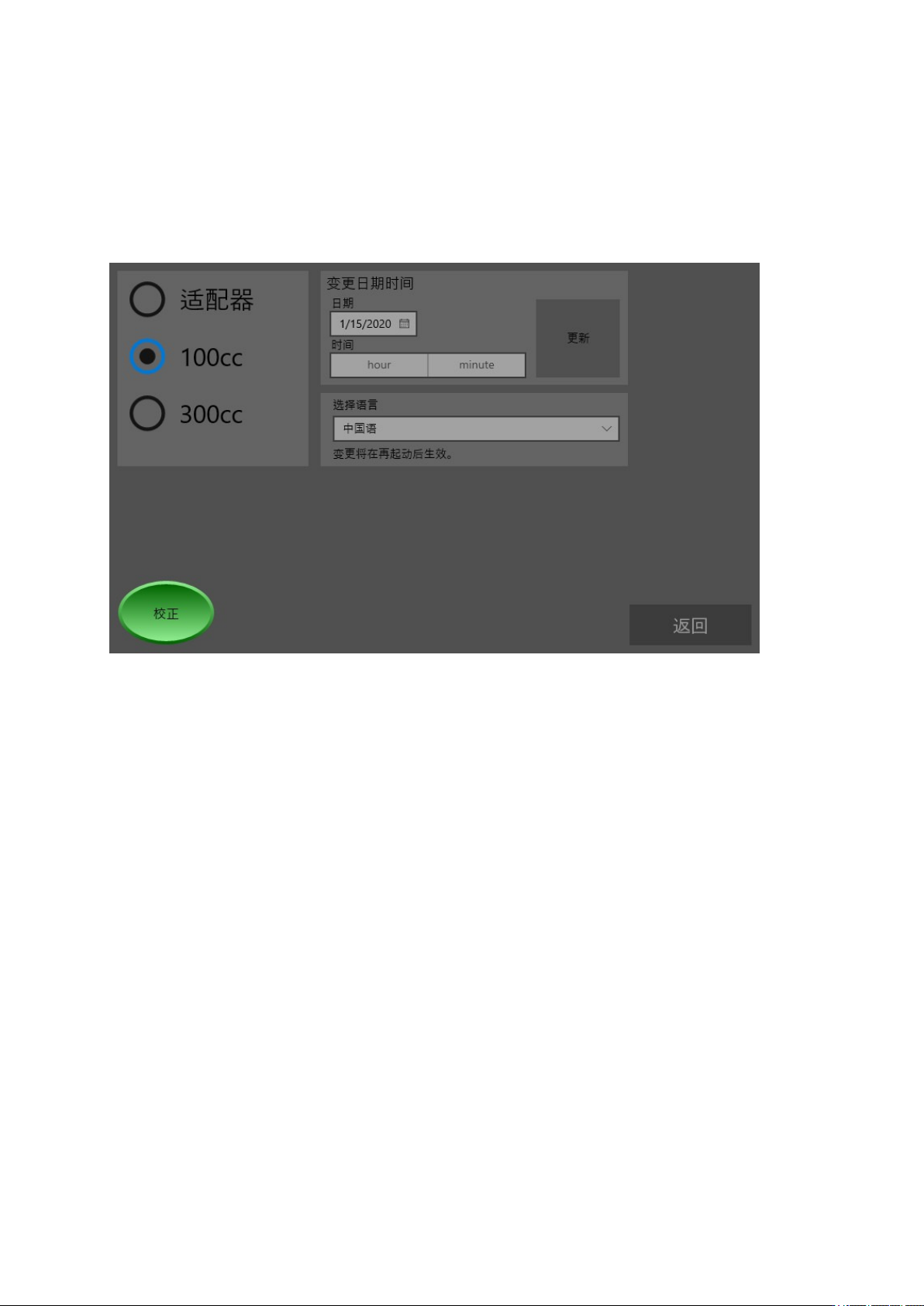

设定

设定设定

设定

设定恒温槽的规格。

设定恒温槽的规格。设定恒温槽的规格。

设定恒温槽的规格。

适配器 300cc 的恒温槽里使用适配器使用 100cc 的容器时，选择。

(使用少量样品适配器(AD-100+SB40)时也选择这适配器)

100cc 在 100cc 恒温槽内使用 100cc 的容器时，选择。

300cc 在 300cc 恒温槽内使用 300cc 的容器时，选择。

变更日期时间

变更日期时间变更日期时间

变更日期时间

对装置内藏的实时时间计进行设定。

设定日期、时间后点击[更新]可变更时间。

选择语言

选择语言选择语言

选择语言

可从日语、英语、中国语中选择。

变更语言后装置需要进行再起动。

校正

校正校正

校正

点击[校正]后进入校正画面。

返回返回

点击[返回]后回到主画面。
