■ 计算解析曲线。
a. 拟塑性流动(直线回归)
KD＝（ηD）
n
近拟式 Log
b. 塑性流动(曲线回归)
KD＝（ηD－τ
0
）
n
用CASSON 式 √ηD ＝√τ
0
＋ √η
∞
× √D ，求τ
0
、n、logK。
从a、b中选择更为近似的回归特性，表示logη－logD图表。
■ 如何求计算结果。
① η6 ： 标准（剪切速度6sec
-1
）的粘度值［単位Pa･s］
② η0.06 ： 低剪切速度（剪切速度0.06sec
-1
）的粘度值［Pa･s］
③ η600 ： 高剪切速度（剪切速度600sec
-1
）的粘度值［Pa･s］
④ TI ： 触变指数
用系数表现触变性流体的剪切速度依存性。
直线（拟塑性流动）
曲线（塑性流动） TI不能为定数，
表示2个。
⑤ τ
0
： 降伏值［单位 dyn/cm
2
］
如没有此值以上的应力作用，流动不会开始。
⑥ R ： 粘度非回复率
用系数表现触变性流体的剪切时间依存性。
R＝（η
b
－η
a
）/η
ｂ
×100％
η
1
＝
ｎ
１
LogK
＋
ｎ
1-ｎ
用 LogD
1
，求 n、logK。
n：流动指数 K：粘性指数
TI
1
＝
log（η
1
/η
2
）
log（D
2
/D
1
）
～ TIθ
＝
log（η
θ－2
/η
θ－1
）
log（D
θ－1
/D
θ－2
）
TI
＝
log（η
1
/η
θ－1
）
log（D
θ－1
/D
1
）
32
■ 如何求剪切应力τ
流动特性图表大体上存在4种图表。
拟塑性流动（粘性特性为曲线回归）时
τ＝（KD）
1/n
KD＝（ηD－τ
0
）
n
使用上述计算式求值，表示图表。
牛顿流动
拟塑性
Bingham
流动
塑性流动
τ
0
（降伏值）
←
剪
切
应
力
τ
非牛顿
剪切速度 D→
0
【 流动特性图表 】
１）牛顿流动 ２）Bingham 流动 ３）塑性流
动
４）拟塑性流动
33
Ⅱ
ⅡⅡ
Ⅱ－
－－
－４
４４
４－
－－
－５
５５
５
計測条件
計測条件計測条件
計測条件

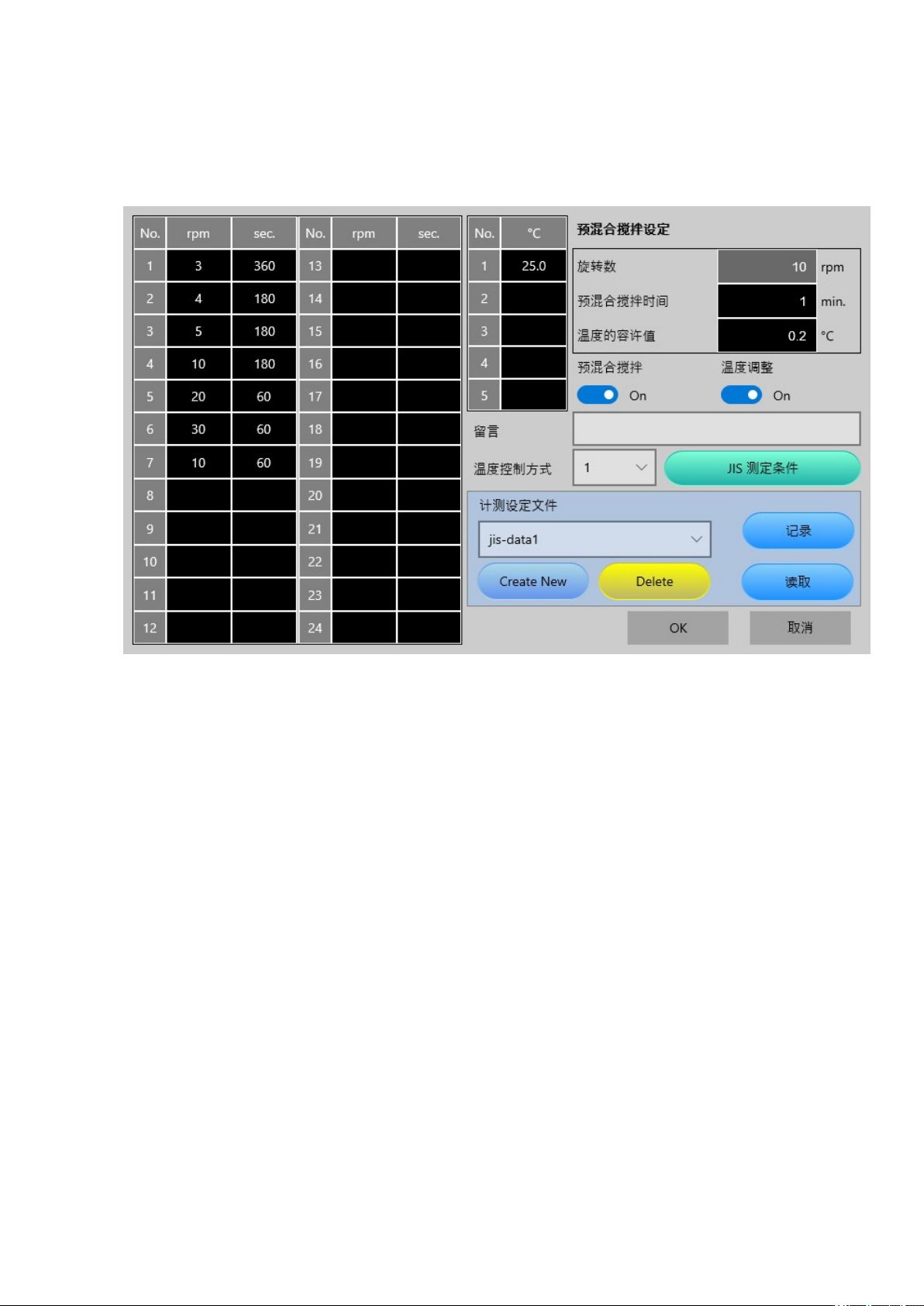

此画面进行自动计测程序的设定。
输入各步骤的时间、旋转数。最大可设定24个步骤。
连续测量时输入复数个温控温度（最多5个）。
触碰想要设定的项目后表示输入键盘。
触碰时间单位表示部后按照 sec.→min. →hour 的顺序单位发生变换。
・
・・
・预搅拌设定
预搅拌设定预搅拌设定
预搅拌设定
设定测量前的预搅拌的旋转数和时间、温调时的容许温度误差（±）等。
「预混合搅拌/温度调整」ON时此设定有效。
预混合搅拌 ：设定是否在测量前预混合搅拌On/Off。
温度调整 ：预混合搅拌后，测量开始前在到达设定温度为止进行等待。
留言 ：输入留言。触碰留言栏后出现键盘。
温度控制方式：选择温控模式。1：锡膏 2：校正用硅胶 3：和 1 相同
JIS 测定条件 ：JIS 测定条件各步骤的值自动设定。
・
・・
・计测设定文件
计测设定文件计测设定文件
计测设定文件
可记录/读取所设定的条件。（详细参照下页）
OK ：保存设定的数据关闭此画面。
取消 ：放弃设定的数据关闭此画面。
