第1部基本篇第4章制作生产程序

4-79

4) 送料器类型(仅管状供料器和托盘需要设置)

选择管状供料器和托盘的种类。

显示元件数据所设置的内容。需变更时，请用元件数据进行变更。

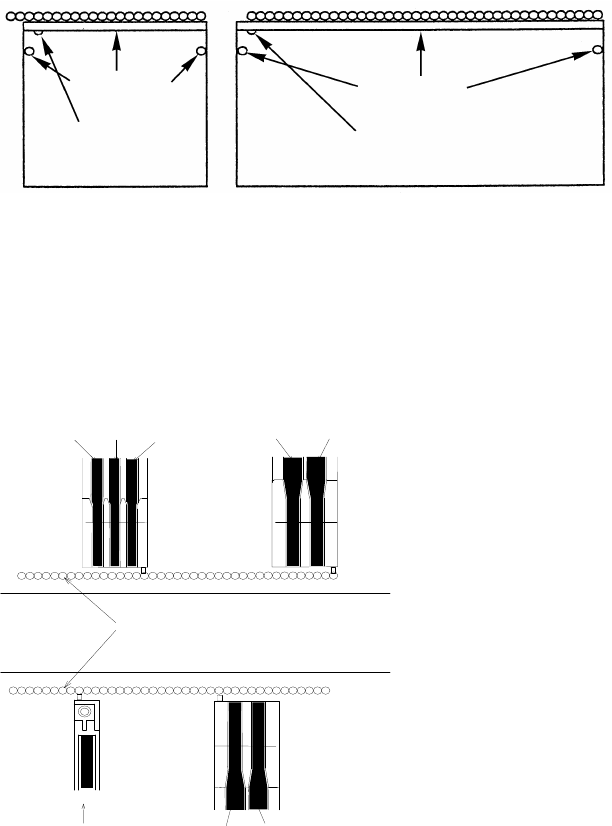

●托盘支架时：

托盘支架有“型号 1(全规格)”与“型号 2(半规格)”两种。

*安装托盘支架时，请将安装标记对准供料器的安装孔后插入。

5) 通道号(仅管状供料器需要设置)

选择管状供料器的通道号。

通道号前面、后面都朝着机器从左到右按顺序为1，2。

当为DTS时，要指定托盘的元件的容纳层。此时，根据元件数据的托盘信息计算并显示DTS的吸取

位置。

DTS上层为第1层，下层为第2层。

顶住

安装

标记

安装标记

型号 2

型号 1

通道 3 通道 2

通道 1

通道 2 通道 1

送料器安装孔

传送通道

R-1

通道 1 通道 1 通道 2

第1部基本篇第4章制作生产程序

4-80

6) 吸取坐标

指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。另外，需要微调时，

请通过示教进行。

● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和

头靠近装置。

● 在尚未进行过供料器支架识别的情况下(返回原点后或支架上升

后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和

脸等伸入或靠近装置内。

● 使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。

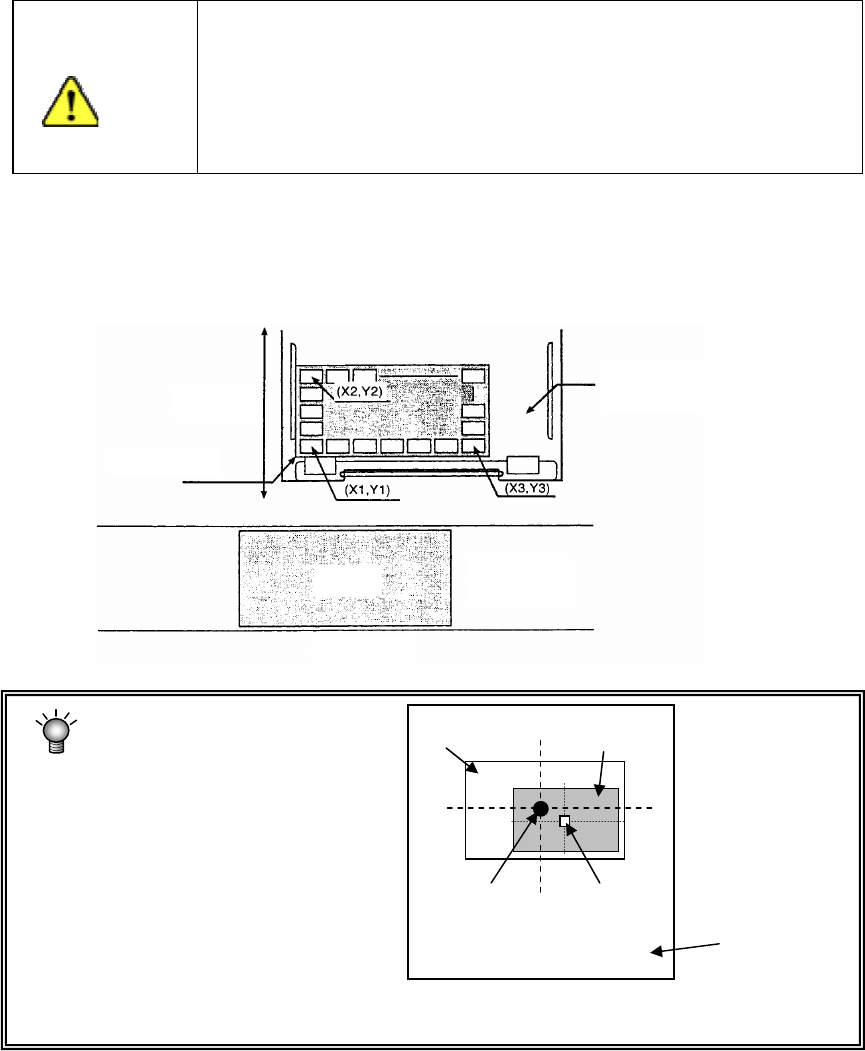

带状供料器·管状供料器·散件供料器只可输入“X1Y1”。托盘，因贴片头要移动到各元件的位

置进行吸取，因此，必须进行3处(下图X1Y1、X2Y2、X3Y3)示教。MTC，因吸取动作是在MTC内进

行，可不必输入“Z”。

XY，请设置放入元件后的框的

中心，而不是元件中心。

※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。

框

元件

框的中心

元件中心

供应装置

拉出放进

MTS、MTC、

DTS、托盘支架

托盘顶住位置

传送通道

机

器前

侧

基板

注意

第1部基本篇第4章制作生产程序

4-81

7) 状态

在生产进行时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]键或鼠

标右键。

有多个元件供给装置(供料器等)时，请指定本次生产使用的供应装置。

只有1个供应装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个供给装

置时，被设置为“No”的供给装置不能执行替代。
