第 2 部 功能详细编 第 9 章 手动控制 9-48 轴警报 在驱动情况对话框上，按下[轴警报]按钮后，显示如下画面。 图 9-4-5-7-3 轴警报信息对话框 (1) 状态显示 警报编号及状态位的状态，可通过操作开／关显示。 (2) 显示项目 操作组合框，选择所需单元，显示其状态。 按下[Alt] + [↓] 键，也可显示可选的单元一览表。
第 2 部 功能详细编 第 9 章 手动控制
9-47
系统警报
按下驱动状况对话框的[系统警报]按钮后，可显示下列画面。

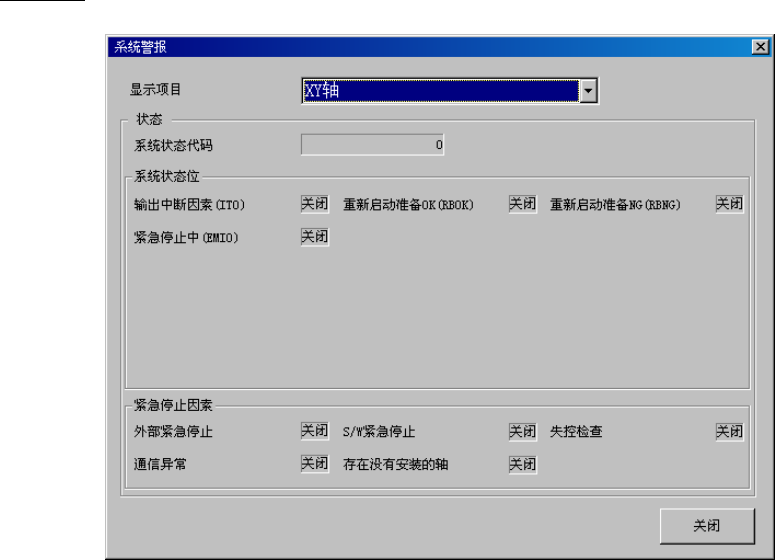

图 9-4-5-7-2 系统警报对话框
(1) 状态显示
操纵开、关，显示状态代码及各种状态位的状态。
(2) 显示项目
在组合框上选择需要的单元。
点击▼，或按下[Alt] + [↓] 健，即可显示可选择的单元一览表。
第 2 部 功能详细编 第 9 章 手动控制
9-48
轴警报
在驱动情况对话框上，按下[轴警报]按钮后，显示如下画面。

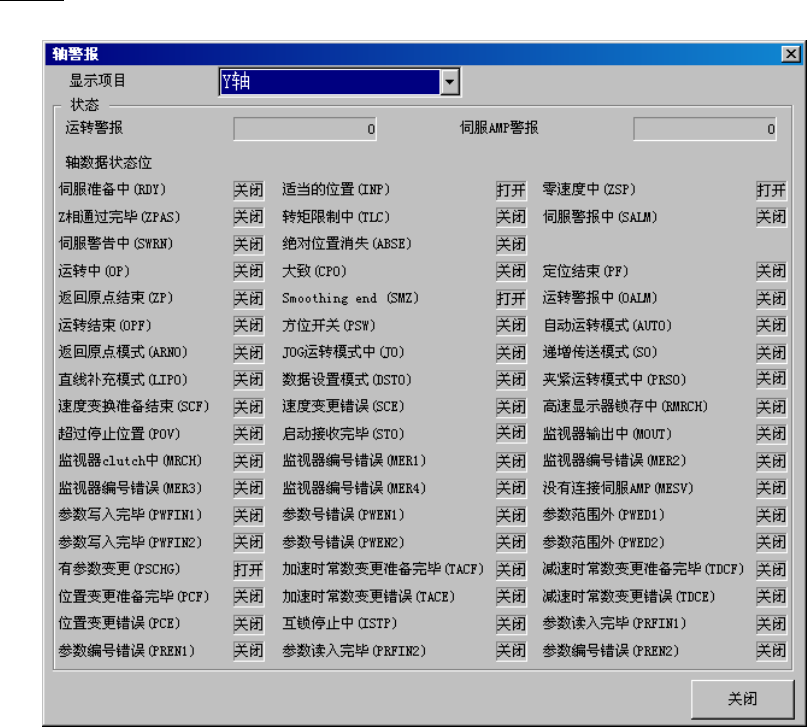

图 9-4-5-7-3 轴警报信息对话框
(1) 状态显示
警报编号及状态位的状态，可通过操作开／关显示。
(2) 显示项目
操作组合框，选择所需单元，显示其状态。
按下[Alt] + [↓] 键，也可显示可选的单元一览表。
第 2 部 功能详细编 第 9 章 手动控制
9-49
传感器信息
在驱动状况对话框上按下[传感器信息]键时，可显示如下画面。

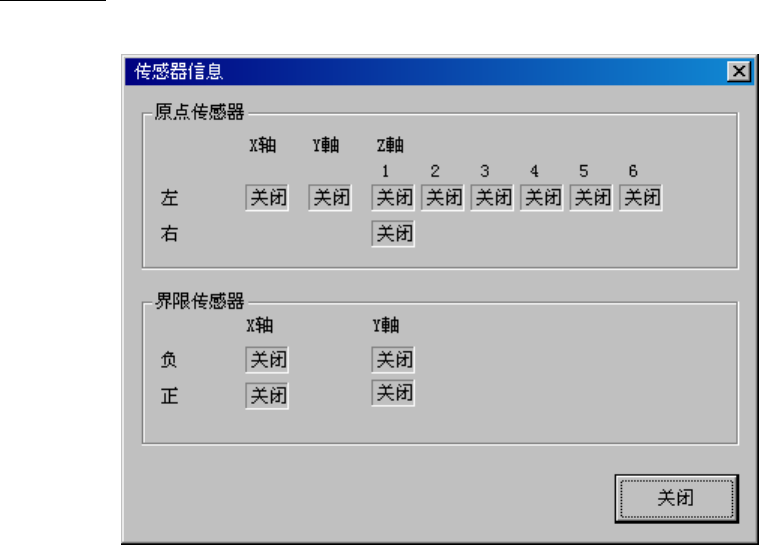

图 9-4-5-7-4 传感器信息对话框
(1) 状态显示
操作开／关，以显示原点传感器、界限传感器的状况。
