第2部 基本编 第8章 机器设置
8-10
8-5 设置各组

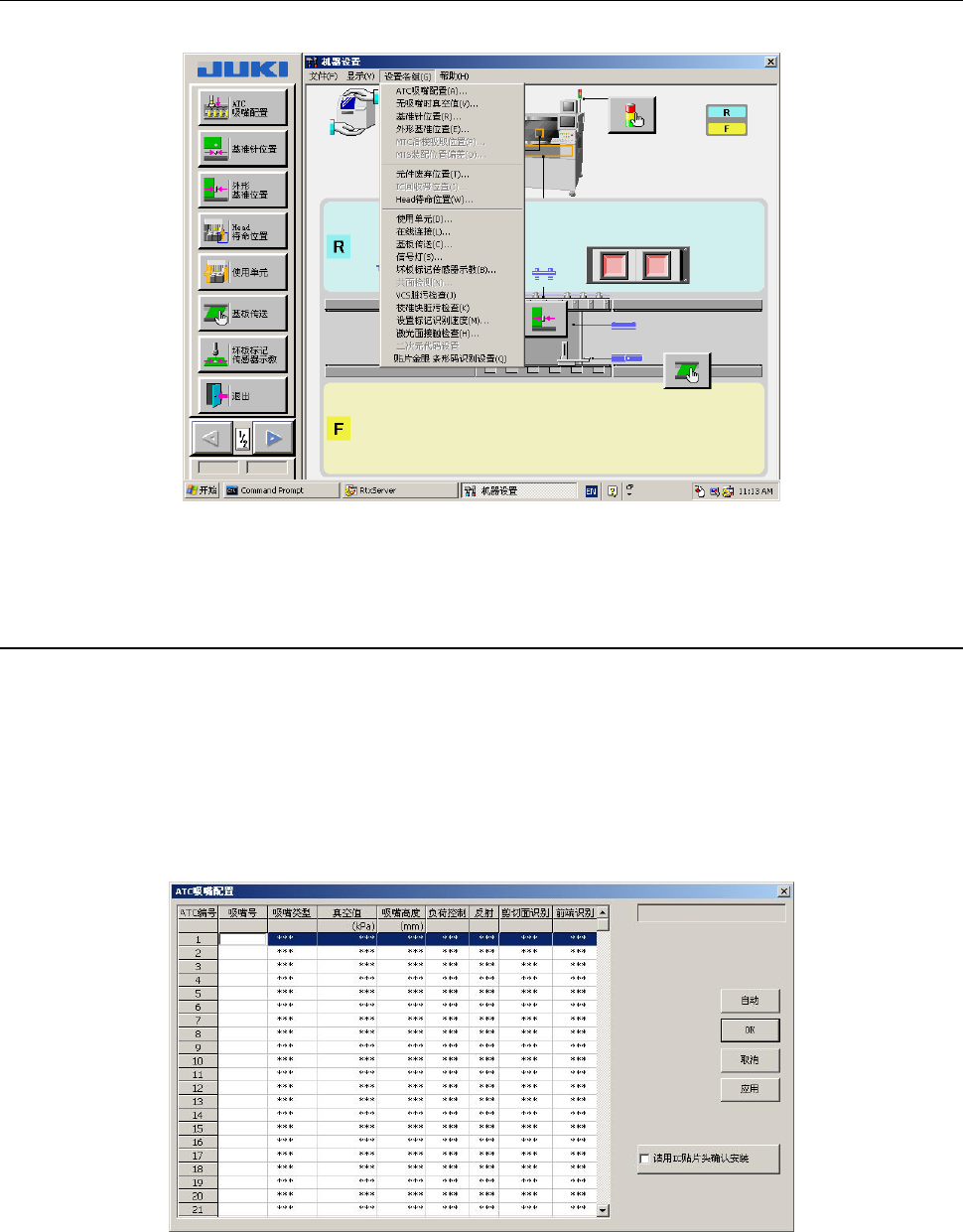

从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 8-5-1 设置各组的项目
8-5-1 ATC 吸嘴配置
设置ATC配置的各吸嘴的信息。
选择ATC吸嘴配置，则显示下图的ATC吸嘴配置的设置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”、“反射”、“剪切面识别”、“前
端识别”。设置将自动进行。但，也可通过键盘来输入“吸嘴号”。
※
“剪切面识别”、“前端识别”为通过VCS检查吸嘴的安装姿势、防止元件吸取错误的功能，
只有KE-2080可以设置。
图 8-5-1-1 ATC 吸嘴配置设置画面（显示例，KE－2080）
※注 仅 KE-2080 显示
※注
第2部 基本编 第8章 机器设置
8-11
8-5-1-1 设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形宽度
(反映在吸嘴编号中)，并获取真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下画面。
选择要设置的 ATC 编号，单击“OK”。
全部选择时，点击“全部选择”后，单击“OK”。
图 8-5-1-2 ATC 选择画面例
选择“F3”或“OK”后，轴开始移动，进行吸嘴的装卸。在按下“F3”或“OK”
前，请务必确认没有人在进行设备内部的作业。另外，为了避免人身伤害，
在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
① 要中断自动设置时，请按下“STOP”开关。
② 自动设置前输入的吸嘴编号与自动设置取得的吸嘴编号不一致时，优先使用自动设置取得
的吸嘴编号。
③ 进行自动设置后，吸嘴类型将被设置为“通常”（固定吸嘴）。自动设置前已设置了吸嘴类
型时，则会优先使用原设置的吸嘴。
④ 当自动设置获得的吸嘴外形宽度与标准吸嘴不一致时，将自动设置特别订购的最小的吸嘴
编号。
⑤ 配置特别订购的吸嘴时，请在自动设置后重新输入正确的吸嘴编号。
警告
第2部 基本编 第8章 机器设置
8-12
所获得的吸嘴外形不符合规定时，会显示如下的未登录吸嘴信息。此时，请根据接
下来显示的吸嘴编号设置一览画面中(下图右)的吸嘴一览表来选择吸嘴编号。若一
览表中没有时，请在选择吸嘴后，重新手动输入。
图 8-5-1-3 吸嘴信息没有登录画面 图 8-5-1-4 吸嘴号设置一览画面
3)确认 IC 贴片头的安装：选中“请用 IC 贴片头确认安装”按钮后，
通常在测量后会用 IC 贴片头进行测量，确认
是否可用 IC 贴片头识别。（测量的吸嘴为标
准吸嘴时，不会执行。）（仅 KE-2080 可选择）
若是 IC 贴片头不能使用的吸嘴时，则会显示
图 8-5-1-5 图示的错误信息。
图 8-5-1-5 不能使用的吸嘴通知画面
8-5-1-2 设置项目
1) 吸嘴号
设置ATC中配置的吸嘴编号。
2) 吸嘴类型
设置ATC中配置的吸嘴种类。
表 8-5-1-1 可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
3) 真空值
设置在基准贴片头(L1)上安装吸嘴时的真空值。
与“8-5-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。
但，有无吸嘴、有无元件，主要使用激光判定，因此该设置值仅作为辅助信息。
4) 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
