第1部 基本篇 第4章 制作生产程序
4-144
② 吸取数据
当为吸取数据时，将光标所在行复制插入到下一行。执行命令后，光标的位置移动到被复制的行
的最左边的输入区域中。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的吸取位置、Y方向的吸取位置加减
的同时,进行矩阵状复制。
吸取数据可用托盘元件(仅托盘支架、DTS)执行展开粘贴。
吸取数据，不能进行多项选择的复制。
图 4-5-1-1-17 展开粘贴的对话框
①复制次数 X ：指定在X方向的复制次数。
②复制次数 Y ：指定在Y方向的复制次数。
③X间距 ：指定X方向的贴片或吸取位置的增加部分或减少部分。
④Y间距 ：指定Y方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
第1部 基本篇 第4章 制作生产程序
4-145
● 执行结果例
元件
名称
包装
方式
供给
装置
角度 供给 编号
类型 通道 X1 Y1 Z X2 Y2 X3 Y3
R1 托盘 DTS 0 后面 50 * 1 436.30 -47.70 5.00 436.30 -27.70 456.30 -47.70
复制次数 X: 2 X 间距: 100
复制次数 Y: 1 Y 间距: 50
R1 托盘 DTS 0 后面 50 * 1 436.30 -47.70 5.00 436.30 -27.70 456.30 -47.70
R1 托盘 DTS 0 后面 50 * 1 536.30 -47.70 5.00 536.30 -27.70 556.30 -47.70
R1 托盘 DTS 0 后面 50 * 1 636.30 -47.70 5.00 636.30 -27.70 656.30 -47.70
R1 托盘 DTS 0 后面 50 * 1 436.30 2.30 5.00 436.30 22.30 456.30 2.30
R1 托盘 DTS 0 后面 50 * 1 536.30 2.30 5.00 536.30 22.30 556.30 2.30
R1 托盘 DTS 0 后面 50 * 1 636.30 2.30 5.00 636.30 22.30 66.30 2.30
·复制块将被插入指定行的上方。
在下面的情况时将发生错误，并显示错误对话框。
① 吸取位置超出吸取坐标。
图 4-5-1-1-18 吸取位置超出范围错误
·确定：停止复制。此时，所有数据将不被复制。
② 超出托盘元件的最大吸取件数。
图 4-5-1-1-19 最大吸取数超出错误
·确定：停止复制。此时，所有数据将不被复制。
第1部 基本篇 第4章 制作生产程序
4-146

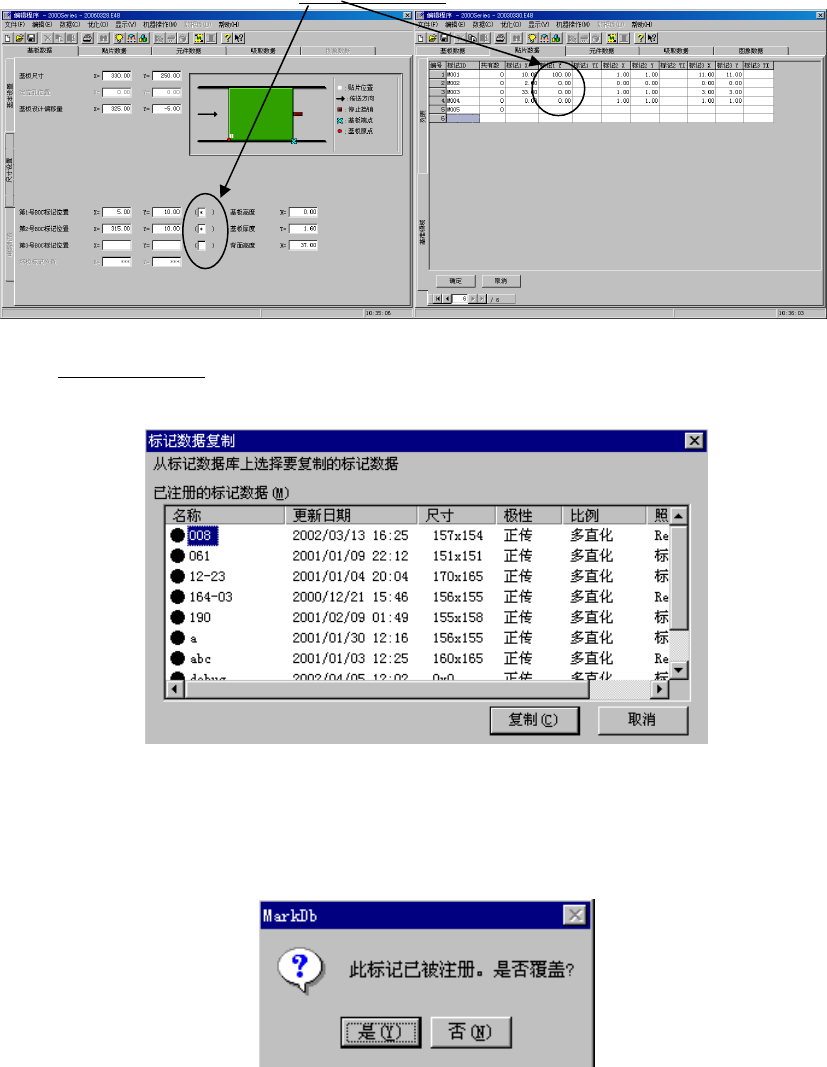

16) 图象复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择 BOC 标记或 IC 标记的标记示教项目。
② 从菜单栏中单击
“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据列表中选择需要复制的标记数据，单击“复制”。
图 4-5-1-1-20 图像复制对话框
复制图像后， 如果是BOC标记在标记示教显示中显示(*)，如果是区域基准标记，则在标记TI的
单元中显示“OK”。
标记数据已登录完成时，则显示如下的确认覆盖信息。
图 4-5-1-1-21 确认覆盖标记的对话框
