第1部 基本篇 第4章 制作生产程序
4-100

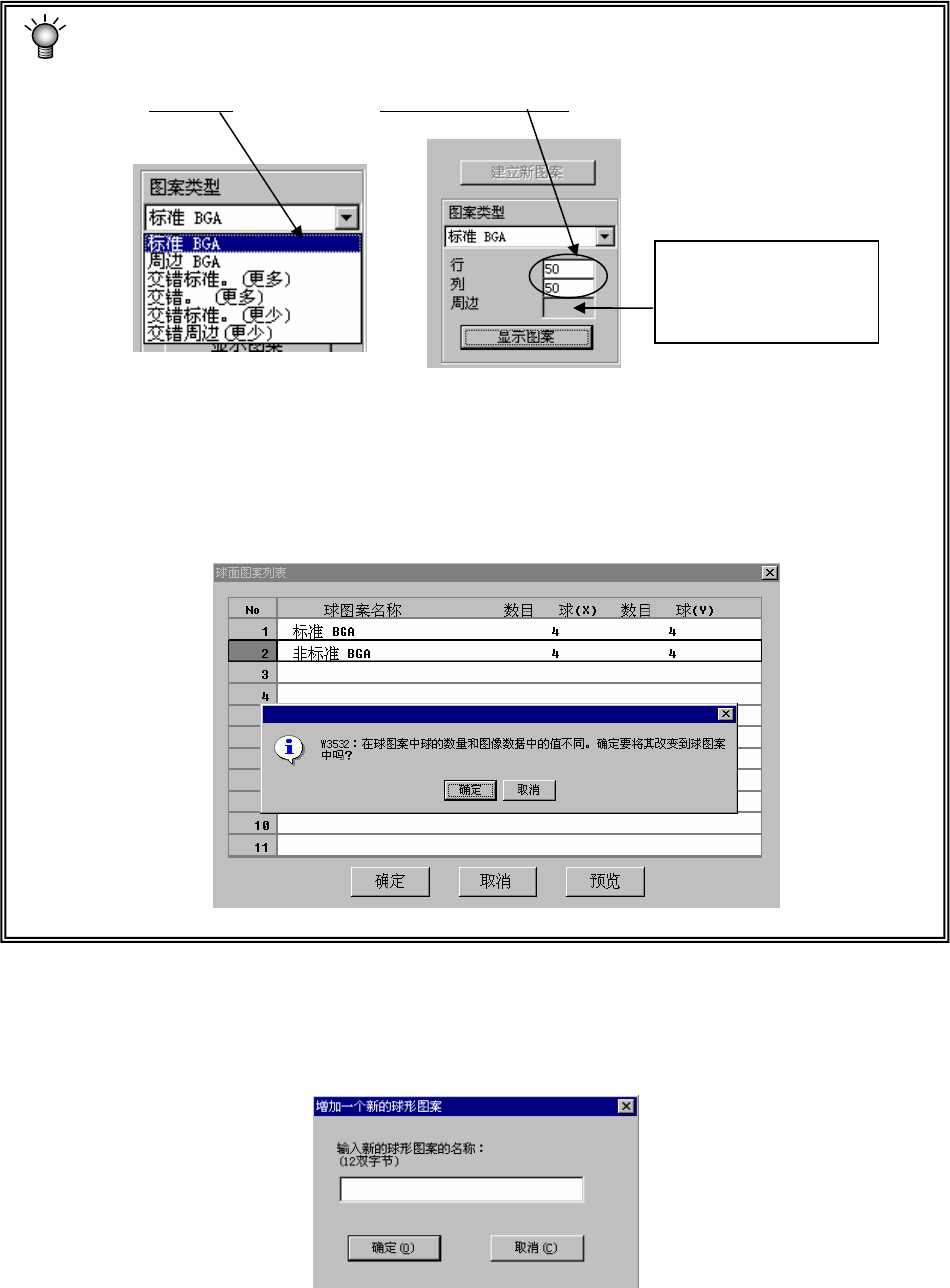

<新建球面图案的方法>
a) 按下“建立新图案”按钮。
b) 选择图案类型
，输入新图案的“行”数与“列”数。
c) 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。请追加·删
除球面，编辑图案。
制作球面图案时设置的球面数与该画面中设置的球面数不一致时，则显示下述确认信息。选
择“确定”，则该画面中设置的球面数生效。
制作·编辑后，请单击“保存”，再单击“确定”。
保存新建的球面图案时，会显示球面图案名设置画面。
请输入球面图案名，单击“确定”。
图 4-3-7-3-10-4 球形图案名的设置
选择外围型时，请输入
球存在的行数。
(参见下页 11)行数
第1部 基本篇 第4章 制作生产程序
4-101
4-3-7-3-11 周边图案的球面存在行的设置(仅限于 BGA、FBGA 元件)
设置周边型BGA、交叉的周边型BGA(更多)、交叉的周边BGA(更少)球面图案时，要从周边开始计
算球所在行的行数进行设置。
除此以外设置了其他图案时，在列表画面中“行数”显示为“*”，表格画面中则不显示。
4
4
■ 该例中的球存在行数为 4。

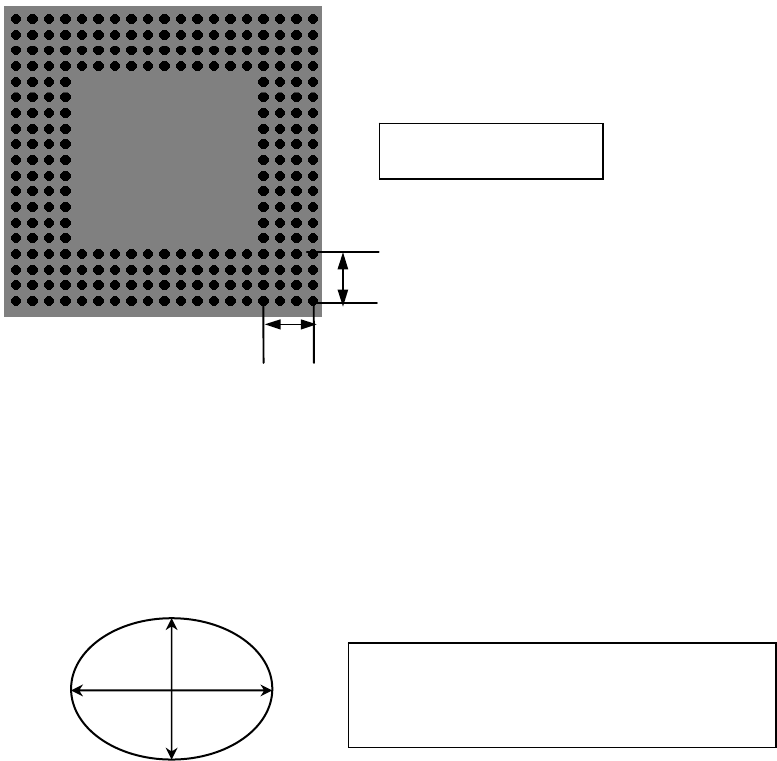

图 4-3-7-3-11-1 周边图案
4-3-7-3-12 直径检查、变形检查(仅限于 BGA、FBGA)
识别方式为“所有球面-基板”“所有球面-陶瓷”时，可设置是否进行球面检查和判定值。
● 直径检查：测量各球面的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为
识别错误。建议将检查水平值(输入值)指定在40%以上。
● 变形检查：检查球形的面积。
与输入的球面直径换算的球面积比较，算出来的像素值低于设置值或大于设定值时，作为识别
错误。建议将检查水平值(输入值)指定在45%以上。
检查的初始值为“50”。
如果检查严格(将数字设置小)，则错误发生率就高。
H
V
将球面直径的输入值设为 R 时，1-(H/R)、
1-(V/R)中的任何一个值超过( 大于)或低于
(小于)输入值(%)时即为错误。
4 行球面图案示例
第1部 基本篇 第4章 制作生产程序
4-102
4-3-7-3-13 引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
用<右>击选择。
4-3-7-3-14 识别引脚(左上、右上、左下、右下)
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光物时，
只能分别按:“仅对两端引脚”进行识别,或把发光物体假定为引脚，将“两端引脚除外”进行识
别。
右击，则显示选择项目。

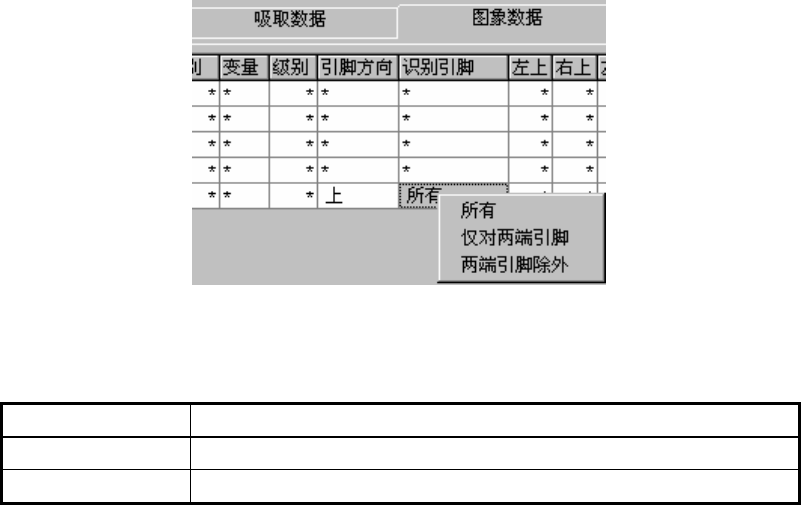

图 4-3-7-3-14-1 在列表画面设置识别引脚
表 4-3-7-3-14-1 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚根数，
指定识别范围。
