Operation Handbook 12 Cha pter 2 Advanced Fl exib le Mounter 本部分主要介绍电源供应方法及生产开始前的检验事项。 电源供给及生产前准备程序 电源供给次序( Check List ) 1. 链 接 额 定 电 压与 设 备 连 接 部 位 3 phases AC 220 ± 20V 检验额定电压是否正确地连接到设备的电源连接部位上 额定电压
Chapter
1
设备概要
Operation Handbook
11
Chapter 1
Advanced Flexible Mounter
设备概要
本部分介绍设备、操作面板及MMI(Man-Machine Interface)。

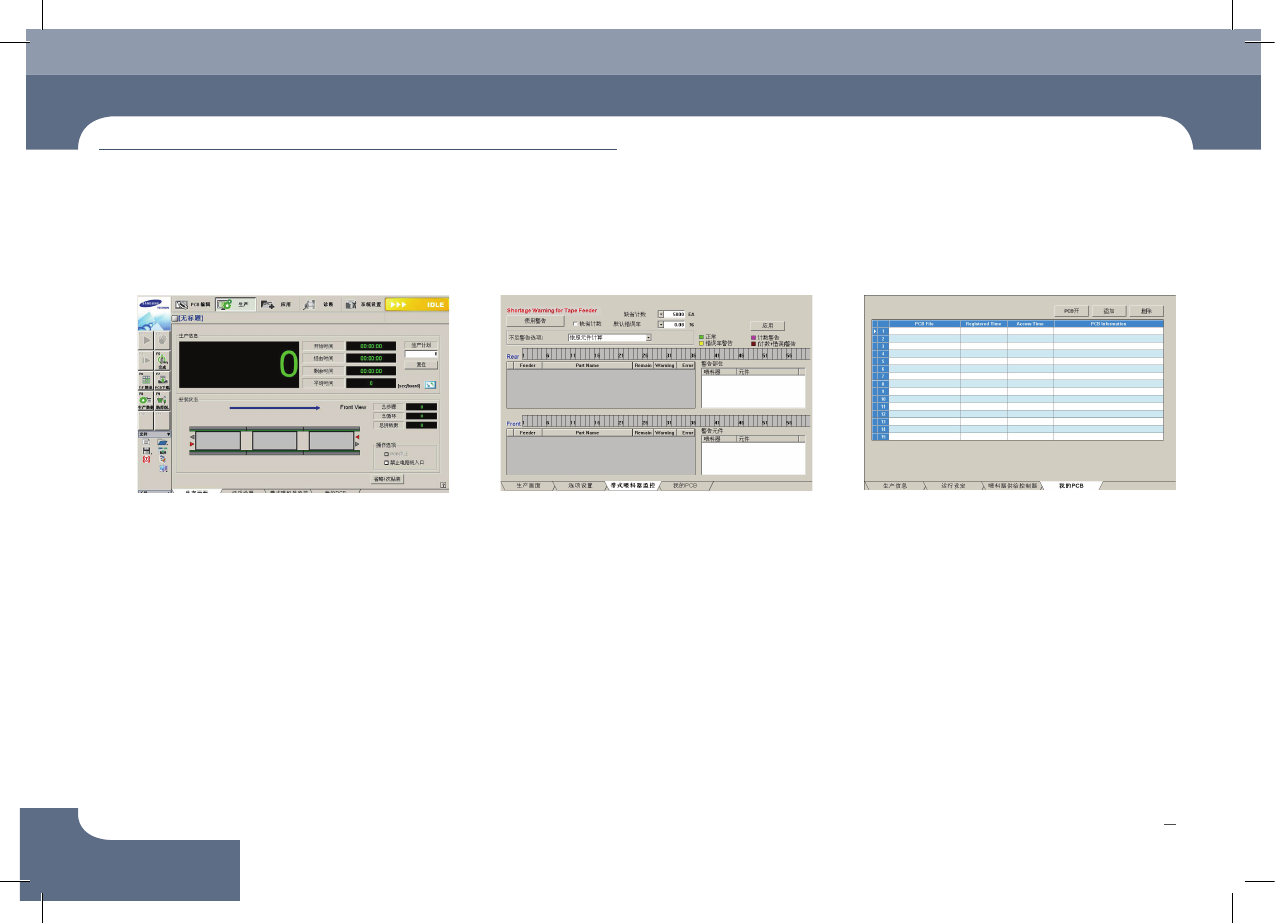

‘带式喂料器监控’画面
‘ 运 行 设 定 ’画 面
生产 MMI的画面结构
‘我的PCB’画面
Operation Handbook
12
Chapter 2
Advanced Flexible Mounter
本部分主要介绍电源供应方法及生产开始前的检验事项。
电源供给及生产前准备程序
电源供给次序(
Check List
)
1. 链接额定电压与设备连接部位
3 phases AC 220 ± 20V
检验额定电压是否正确地连接到设备的电源连接部位上
额定电压
Chapter 2
电源供给及生产前准备程序
Operation Handbook
13
Chapter 2
Advanced Flexible Mounter
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
2. 吸嘴的类型及适用部件
1. 吸嘴的类型
吸嘴状态的检验及对供应装置检验方法的详细说明请参照’Maintenance Reference’的“第2章.日日检验”部分。
- 请选择符合贴装部件的形状及尺寸的吸嘴
。
吸嘴名 CN020 CN030 CN040 CN065 CN140 CN220 CN400 CN750 CN110
外形
外径
Φ
0.5
Φ
0.6
Φ
0.75
Φ
1.2
Φ
2.2
Φ
3.6
Φ
6.2
Φ
9.0
Φ
12.7
内径
Φ
0.16
Φ
0.28
Φ
0.38
Φ
0.65
Φ
1.4
Φ
2.2
Φ
4.0
Φ
7.5
Φ
11.0
