Chapte r 3 生产 Operation Handbook 29 Cha pter 3 Advanced Fl exib le Mounter 生产 本章节主要介绍生产作业顺序 3. Backup Pin 的配 置 5. 关闭前/后安全门 6. 按 ‘ R E A DY ’ 按钮 STOP RESET F/R SELECT LOCK FEEDER CHANGE ST ART READY
Operation Handbook
28
Chapter 3
Advanced Flexible Mounter
生产
本章节主要介绍生产作业顺序

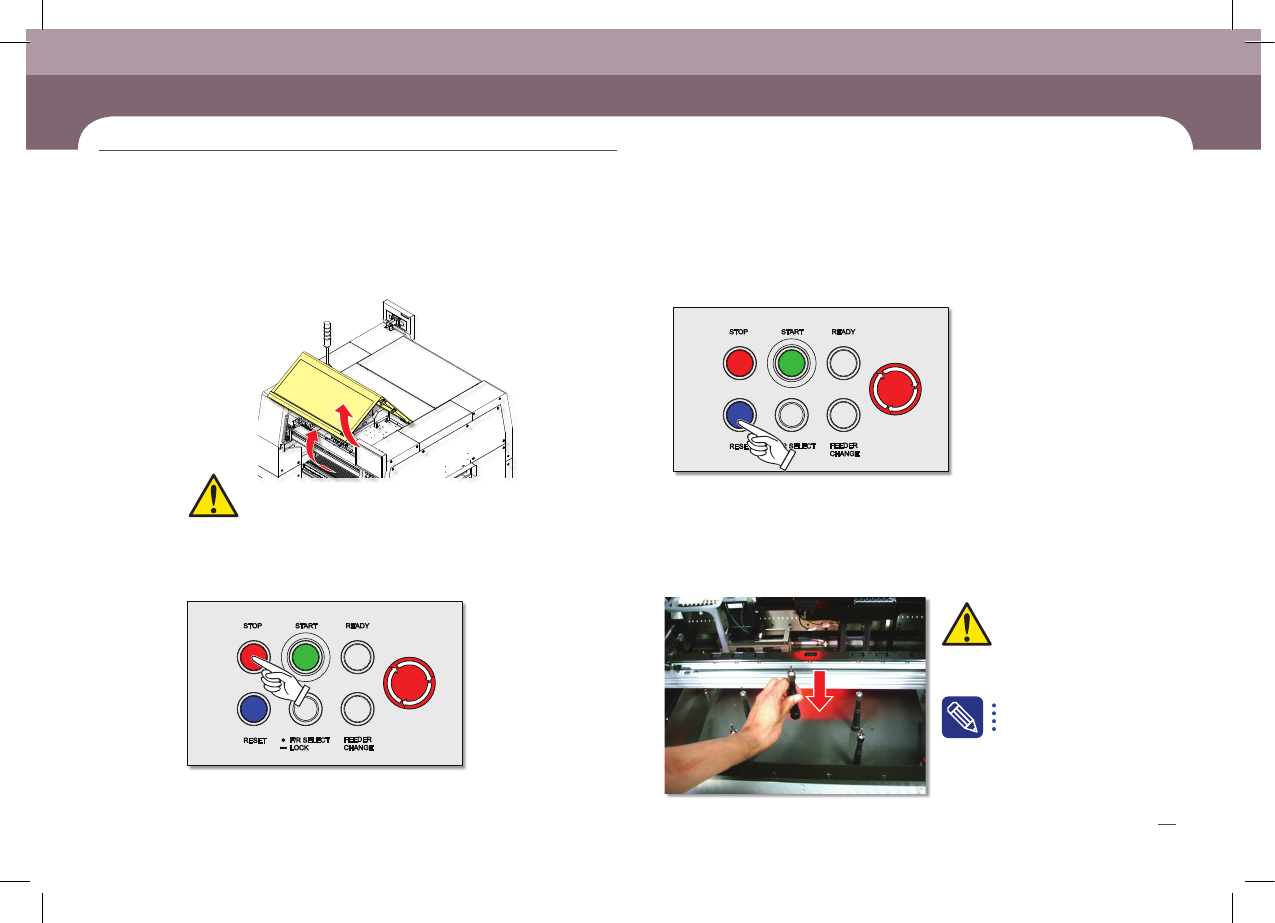

3 .布 置 Backup Pin
1. 打开前/后安全门
2. 按‘STOP’按钮
3. ‘RESET’按钮
4. 设置Backup Pin，使 之 支 持 PCB基板下部
注意 请务必在BACKUP TABLE上升状态下设置Backup Pin 。
危 险
注意 请务必在BACKUP
TABLE上升状态下设置
Backup Pin。
警 告
关于布置Backup Pin的详细内容
请参照<PART VI>的‘其他
验事项‘中的’布置
BackupPin’部分第71页
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 3
生产
Operation Handbook
29
Chapter 3
Advanced Flexible Mounter
生产
本章节主要介绍生产作业顺序
3. Backup Pin 的配置
5. 关闭前/后安全门
6. 按‘READY’按钮
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Operation Handbook
30
Chapter 3
Advanced Flexible Mounter
生产
本章节主要介绍生产作业顺序
-
显示‘生产信息’画面。
生产
1. PCB文件的载 入( Loading)
1. 选择‘生产’菜单
- 选择‘开始’子菜单时,会自动下载PCB的程序
2. 选择‘开始’子菜单
