Chapte r 3 生产 Operation Handbook 27 Cha pter 3 Advanced Fl exib le Mounter 生产 本章节主要介绍生产作业顺序 2. 轨道 宽度设 置 2. 设置 PCB 固 定方 式 : 选 择 PCB 基 板的 夹紧 方式 (如 果 是 SCM1 ，不 必 选 择 ) 孔 TA B 向（边缘定位）:利用安装在传送装置的装置从侧面夹紧 PCB 的 方法来定位。 孔 TA B 2（…
Operation Handbook
26
Chapter 3
Advanced Flexible Mounter
生产
本章节主要介绍生产作业顺序
1.传送轨道宽度调节
3. 在<7. 板的大小>领域输入PCB的X,Y尺寸

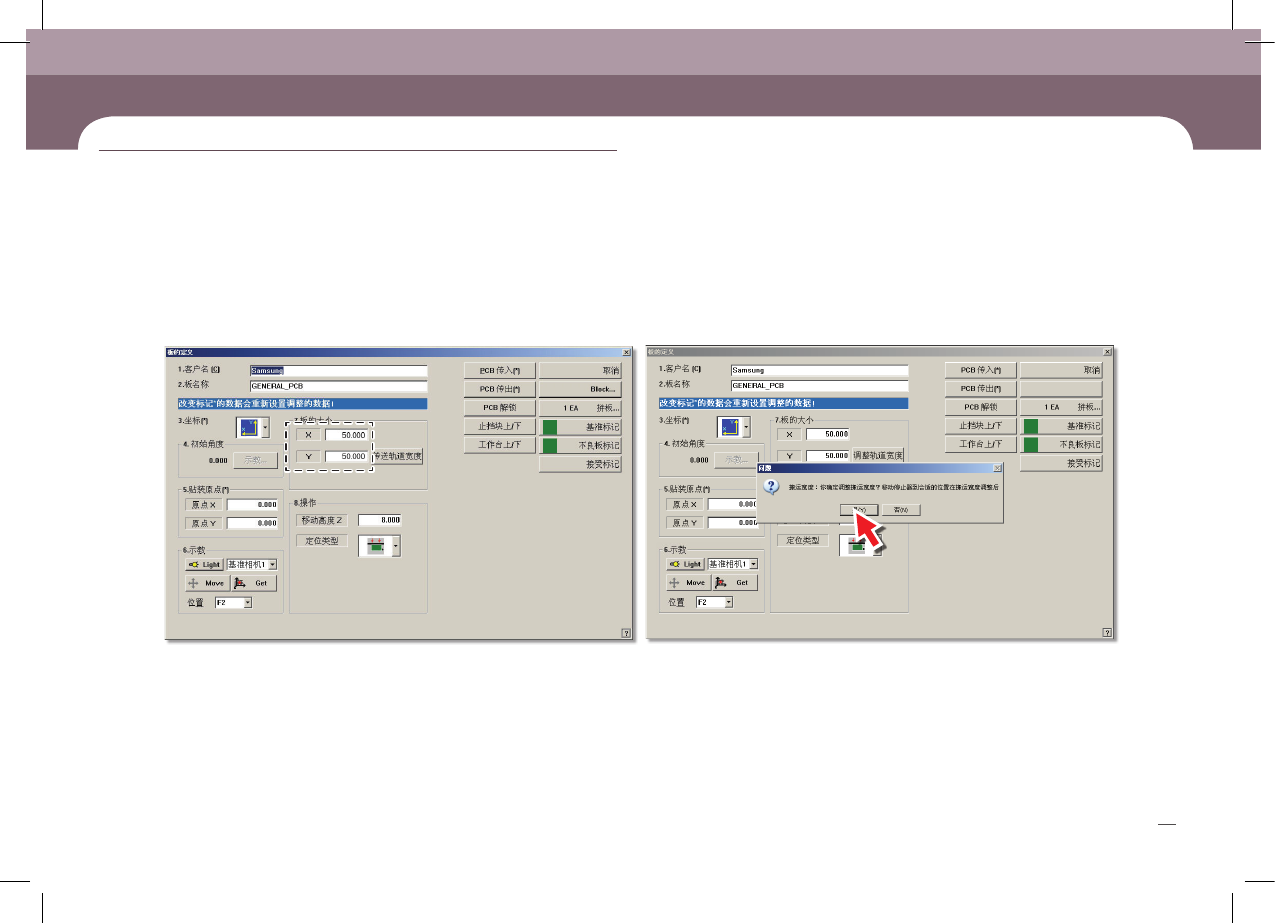

4. 点击<传送轨道宽度>按钮
Chapter 3
生产
Operation Handbook
27
Chapter 3
Advanced Flexible Mounter
生产
本章节主要介绍生产作业顺序
2. 轨道宽度设置

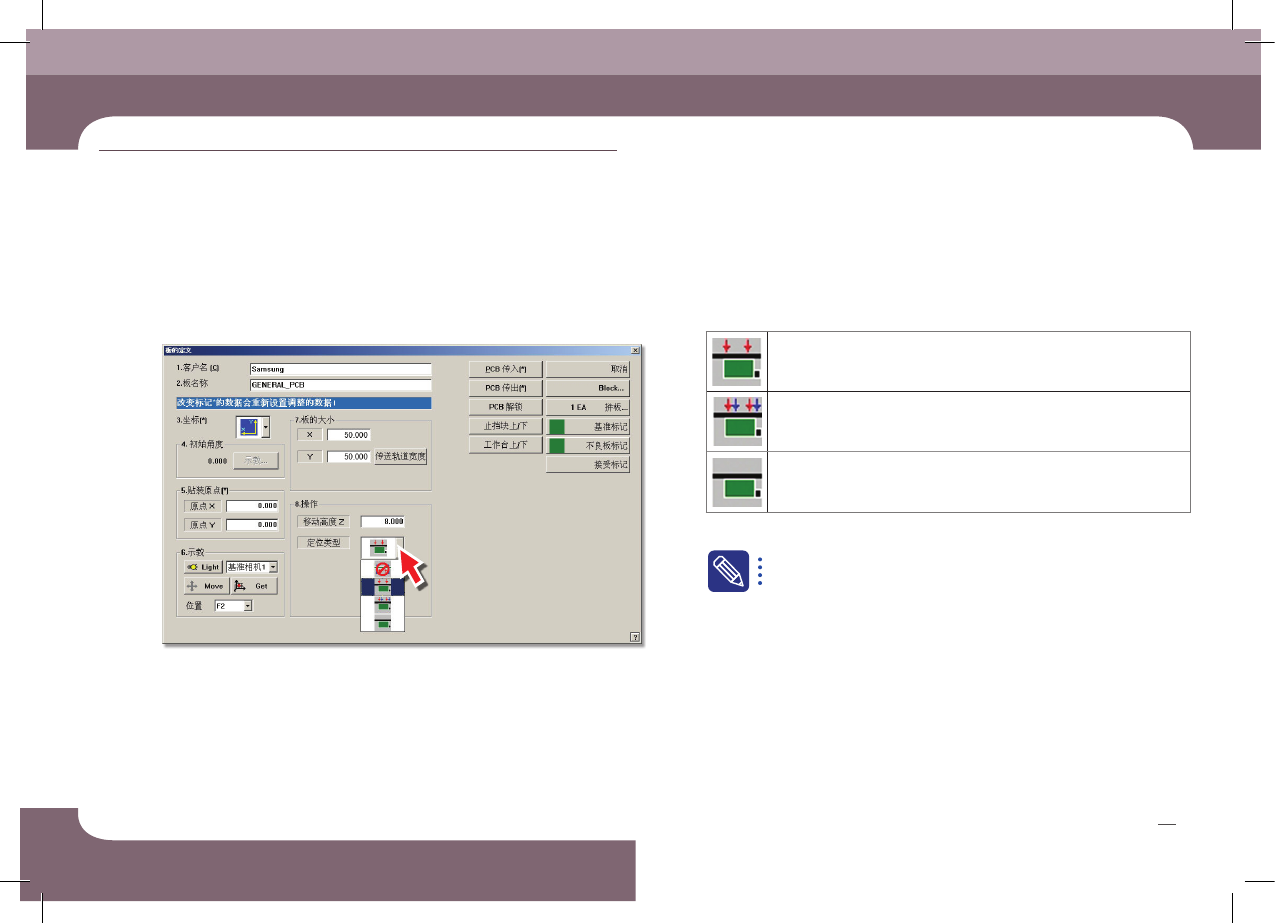

2. 设置 PCB固定方式: 选择 PCB 基板的夹紧方式 (如果是SCM1，不 必 选 择 )
孔TAB向（边缘定位）:利用安装在传送装置的装置从侧面夹紧PCB的
方法来定位。
孔TAB2（边缘定位2）:与“孔TAB向”的定位方法同样，但它是从侧面
夹2次。
一点也不: 只使用 clamping方法固定 PCB 。
边缘定位(Edge Fixer)的选择基准是PCB基板的重量。
PCB基板的重量超过1kg时请选择‘边缘定位2’。
Operation Handbook
28
Chapter 3
Advanced Flexible Mounter
生产
本章节主要介绍生产作业顺序
3 .布 置 Backup Pin
1. 打开前/后安全门
2. 按‘STOP’按钮
3. ‘RESET’按钮
4. 设置Backup Pin，使 之 支 持 PCB基板下部
注意 请务必在BACKUP TABLE上升状态下设置Backup Pin 。
危 险
注意 请务必在BACKUP
TABLE上升状态下设置
Backup Pin。
警 告
关于布置Backup Pin的详细内容
请参照<PART VI>的‘其他
验事项‘中的’布置
BackupPin’部分第71页
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
