Chapter 2
电源供给及生产前准备程序
Operation Handbook
13
Chapter 2
Advanced Flexible Mounter
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
2. 吸嘴的类型及适用部件
1. 吸嘴的类型
吸嘴状态的检验及对供应装置检验方法的详细说明请参照’Maintenance Reference’的“第2章.日日检验”部分。
- 请选择符合贴装部件的形状及尺寸的吸嘴
。

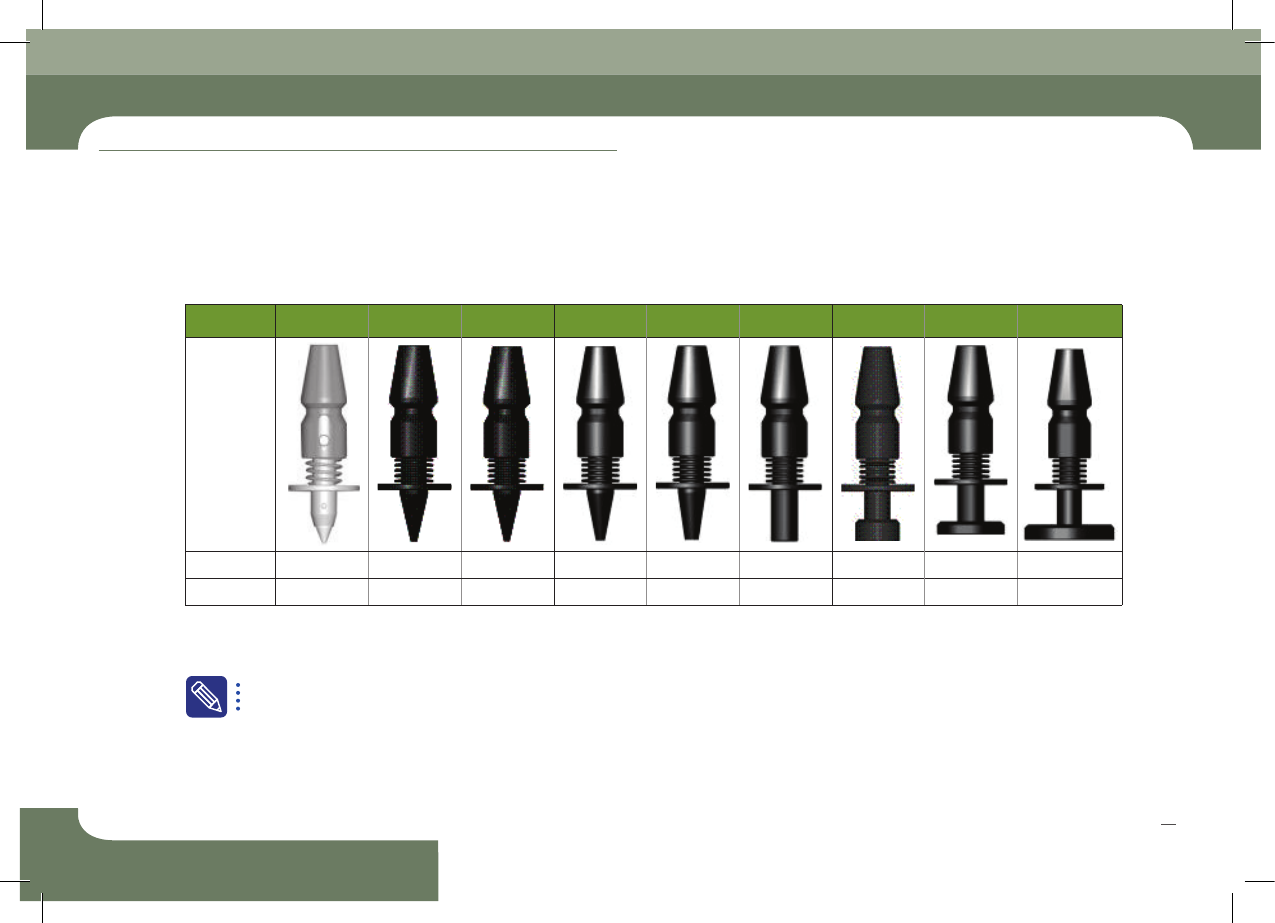

吸嘴名 CN020 CN030 CN040 CN065 CN140 CN220 CN400 CN750 CN110
外形
外径
Φ
0.5
Φ
0.6
Φ
0.75
Φ
1.2
Φ
2.2
Φ
3.6
Φ
6.2
Φ
9.0
Φ
12.7
内径
Φ
0.16
Φ
0.28
Φ
0.38
Φ
0.65
Φ
1.4
Φ
2.2
Φ
4.0
Φ
7.5
Φ
11.0
Operation Handbook
14
Chapter 2
Advanced Flexible Mounter
本部分主要介绍电源供应方法及生产开始前的检验事项。
电源供给及生产前准备程序
- 请选择符合贴装部件的形状及尺寸的吸嘴。
2. 吸嘴的类型及适用部件
2. 吸嘴的类型及适用部件
吸嘴名
材料编号 部件最小宽度 适用部件
CN020 J90551006A 0.2~0.50
专用
0402 Chip
CN030 J9055133C 0.3 ~ 1.5
专用
0603 Chip
CN040 J9055134C 0.5 ~ 1.25
专用
1005 Chip
CN065 J9055136C 0.8 ~ 2.5 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip- Tantal(3012)
CN140 J9055256A 2.5 ~ 4.0 3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13), Trimmer, SOP2(04), SOP(48), SSOP08
CN220 J9055351A 4.0 ~ 7.0 Chip-Aluminum(7268), SOP(48), Connector, QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 J9055258B 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18), SOJ2, Connector, TR(22), BGA (208G), Chip-
Coil(1212)
CN750 J9055259B 10.0 ~ QFP(208), PLCC (32), SOP(66), SOJ(24), BGA (062G)
CN110 J9055260B 20.0 ~ QFP(256), BGA(388G)
Chapter 2
电源供给及生产前准备程序
Operation Handbook
15
Chapter 2
Advanced Flexible Mounter
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
- 电源Off 状态
- 电源On状态
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
- 关闭主开关
- 按‘RESET’ 按钮
-点击MMI的 ‘退出’ 图标

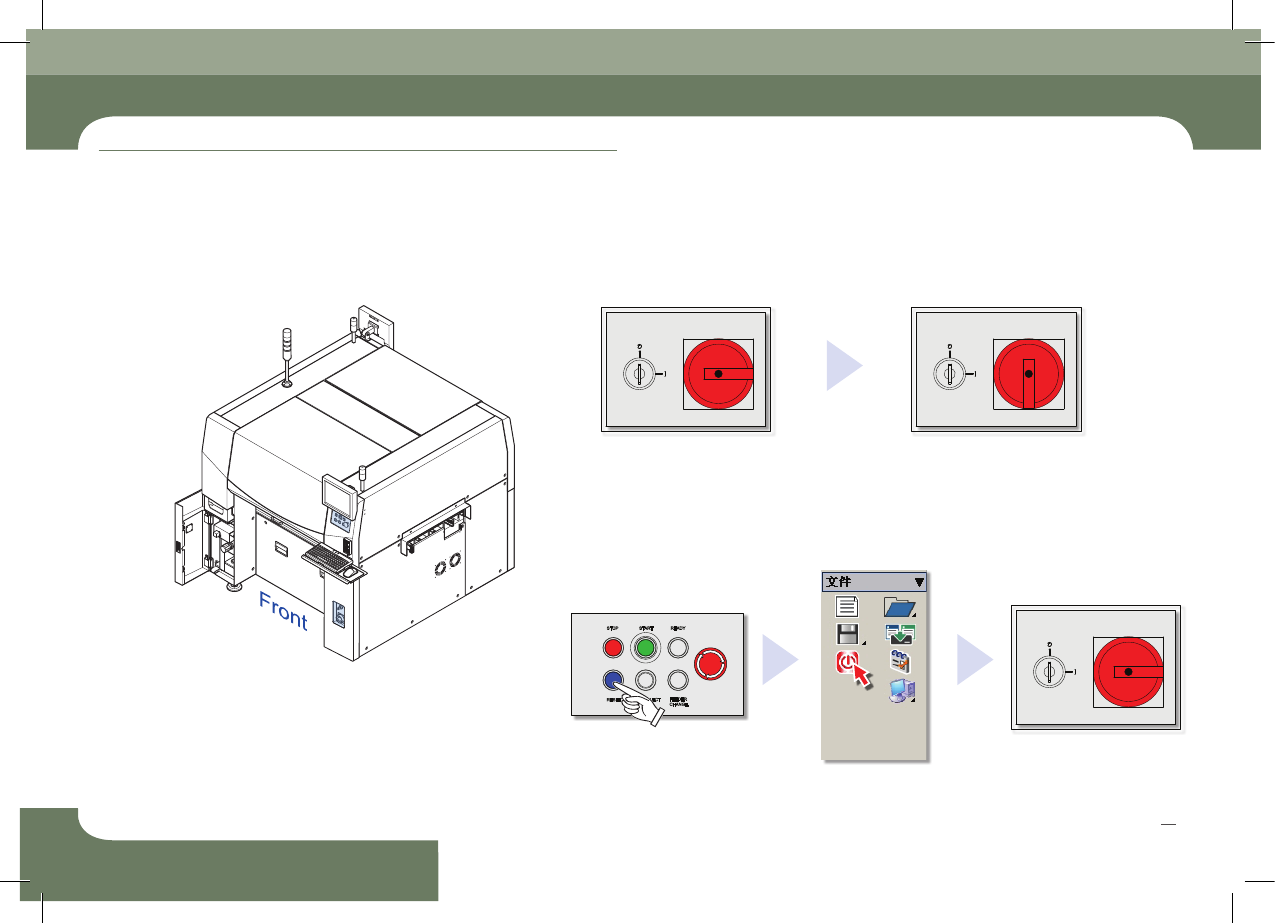

3. Main开关的On/Off
1. 打开主开关
2. 关闭主开关
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
