本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。
Changing Jobs
下载新的PCB文件。详细说明请参照本说明书的
“
PART III.
生产”的“
PCB
文件下载”。
使传送轨道宽度适合新
PCB
，调节传送轨道宽度。详细说明请参照本说明书的
“
PART III.
生产”的“传送轨道宽度调节”。

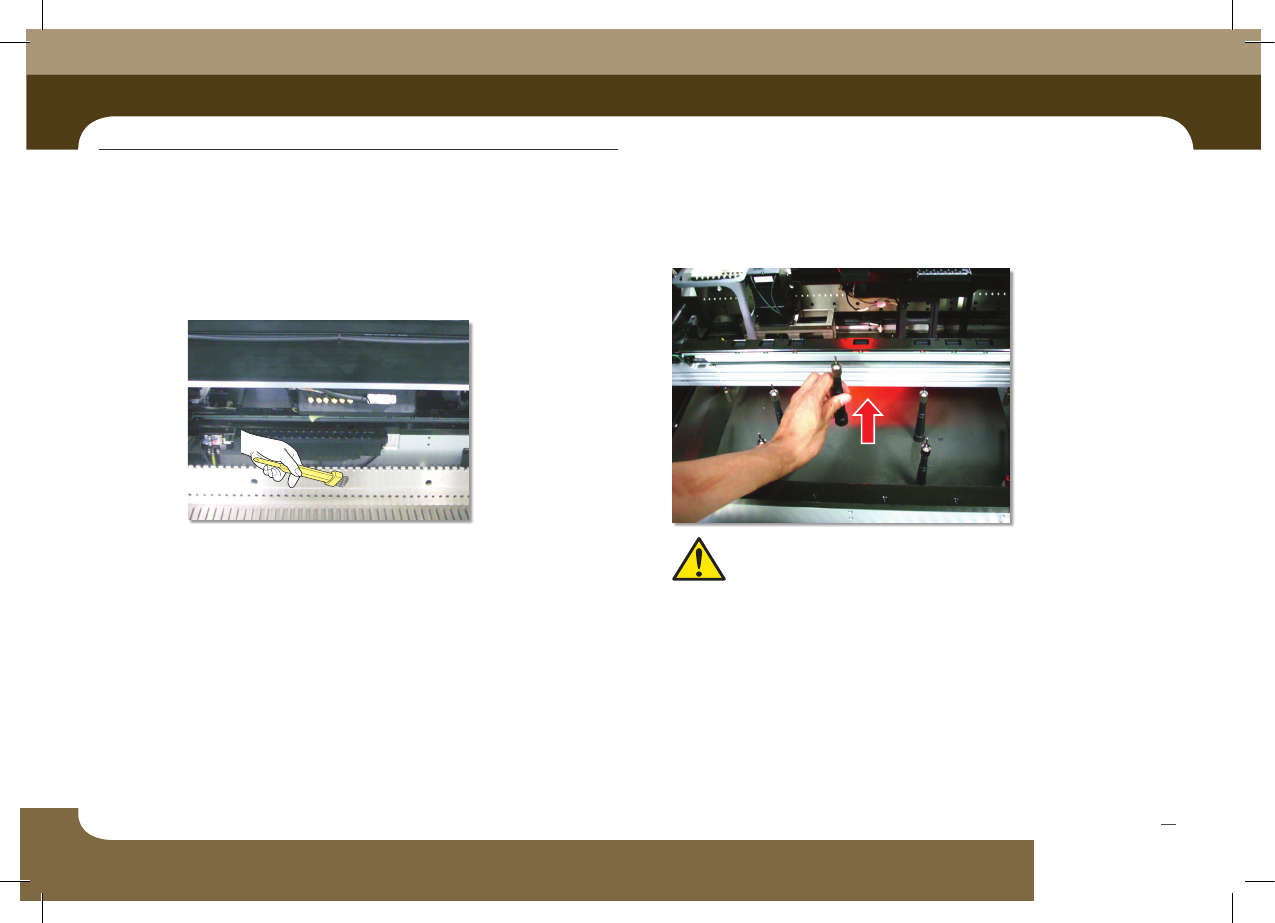

使用本公司提供的刷子或小刷清除供料器顶面和
Slot
的chip零件或污渍。
3. 清理供料器座
4. 下载PCB文件
5. 除去Backup Pin
6. 调节传送轨道宽度
请务必关闭电动机电源后除去Backup Pin。手或身体的一部分碰到头部可能受
到严重损伤。
警 告
Operation Handbook
52
Chapter 5
Advanced Flexible Mounter
Changing Jobs
本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。
执行新作业

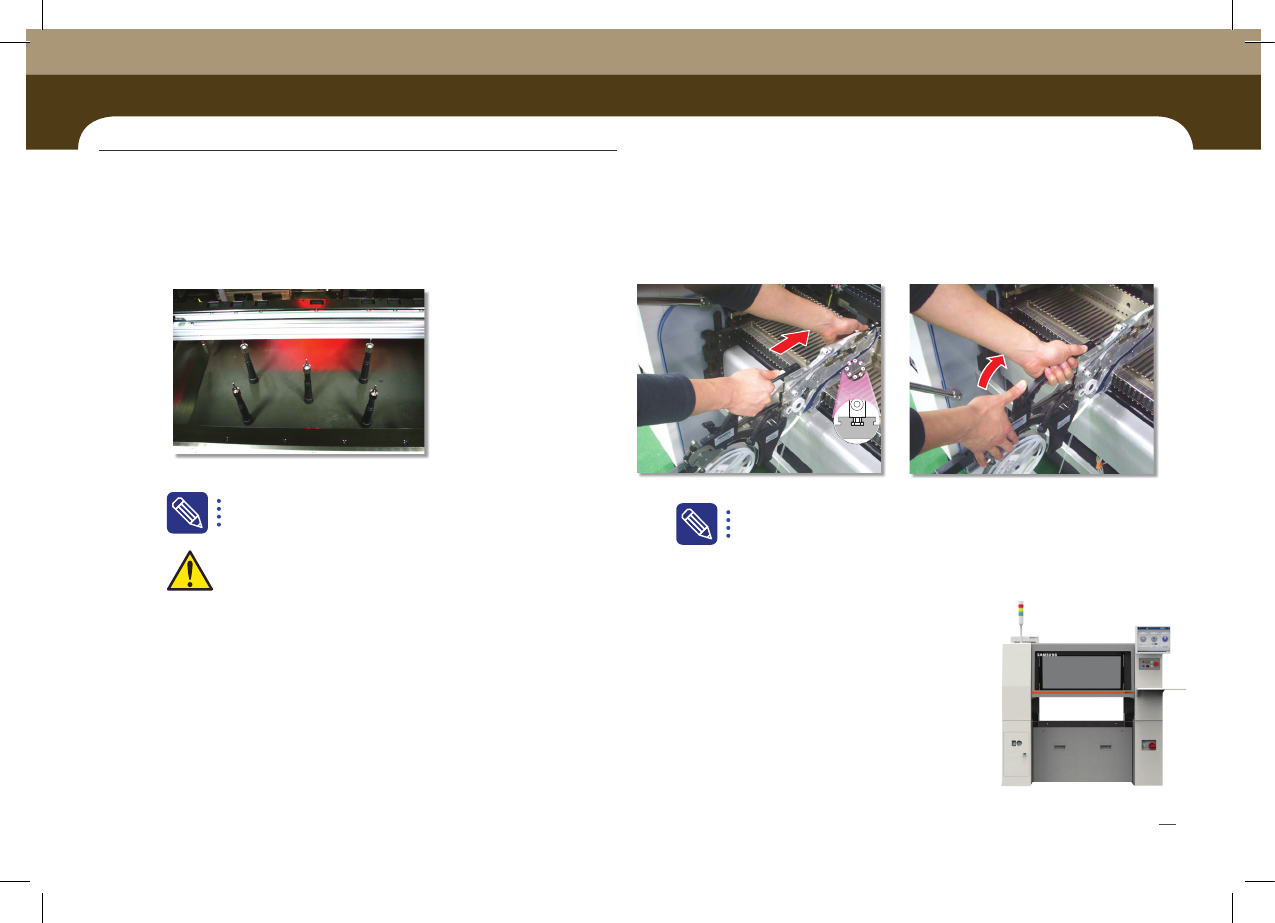

① 在相应
Slot
固定供料器
② 固定把手(
Grip
)
- 因此必须使Back Up Table上升后进行配置。
- 如果基板是双面板, Backup Pin配置错误时可能导致贴装错误和零部件
的破损。
需要准确地调整 Backup Pin位置。
注 意
参照上述的供料器设置方法，供料器安装到供料器底座上。
关于布置Backup Pin的详细内容请参照<PART VI>的‘其他检验事项’中
的‘布置Backup Pin’部分第61页
7. 重新设置Backup Pin 8. Install the feeder
9. 实装
