60 Cha pter 6 Advanced Fl exib le Mounter 其他检验事项 在本 Part 中将会介绍对设备运营时有可能发生的问题的解决措施及方法。 Operation Handbook 如果为了查看部件信息把 Reel Arm Plate 向侧旋转的话， R eel Arm Plate 有可能会因弯曲而被损坏。 注 意 确认 Reel 部件信息时打开（抬高） Reel Arm Plate 后进行确认。 7. 确认…
Chapter 6
其他检验事项
59
Chapter 6
Advanced Flexible Mounter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
- 交换
Reel
后
Arm Close
时把
Reel Arm
稍微往上抬高后使用。
强行 Close时，Reel Stopper有可能会被损坏。
注 意
Slow Swing
6.交换Reel后启动
检验事项
Reel Hanger Close时把Reel Arm稍微往上抬高才能启动。
60
Chapter 6
Advanced Flexible Mounter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook

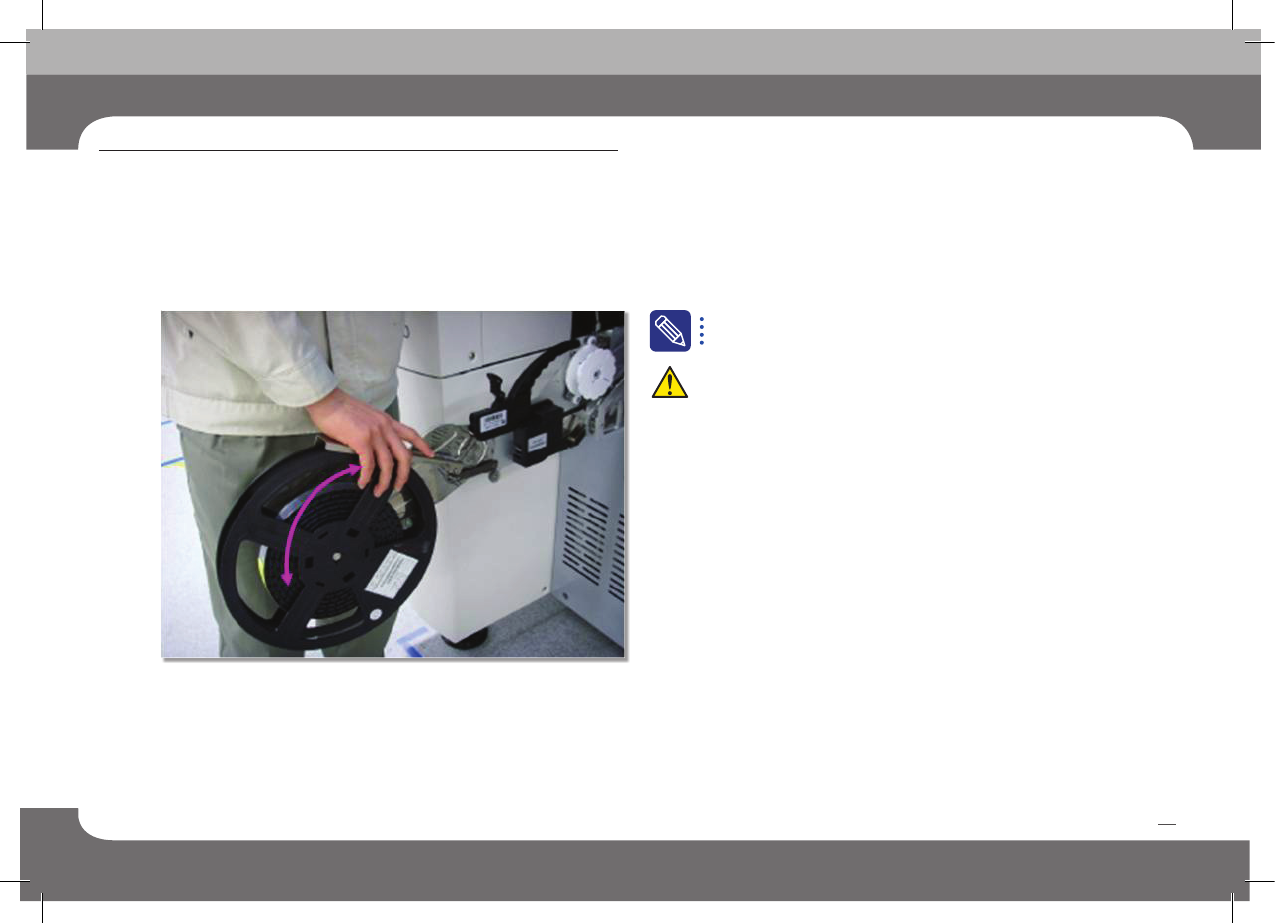

如果为了查看部件信息把Reel Arm Plate向侧旋转的话，Reel
Arm Plate有可能会因弯曲而被损坏。
注 意
确认
Reel
部件信息时打开（抬高）
Reel Arm Plate
后进行确认。
7. 确认Reel的信息时的注意事项
1. 确认 Reel信息时Reel Arm Open后使用
Chapter 6
其他检验事项
61
Chapter 6
Advanced Flexible Mounter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
Master PCB
① 以扁平的
PCB
的两个侧面为中心布置
Backup Pin
- 避开PCB的Hole布置Backup Pin。
② 在
PCB
中心领域，安装点聚集的地方布置
Backup Pin
设置
Backup Pin
1.决定Backup Pin的位置
1. 在Conveyor上装入Master PCB
2. 布置Backup Pin
请务必关闭电动机电源后除去Backup Pin。
手或身体的一部分碰到头部可能受到严重损伤。
警 告
制作Master PCB
- 以防止Backup Pin和部件之间的相互干涉为目的
- 两面装备PCB时，将制作一个在底面安装部件的
方挖个小孔的Master PCB。
决定Backup Pin的个数
- 宽度为200mm的PCB时一般6个
