54
Chapter 6
Advanced Flexible Mounter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook

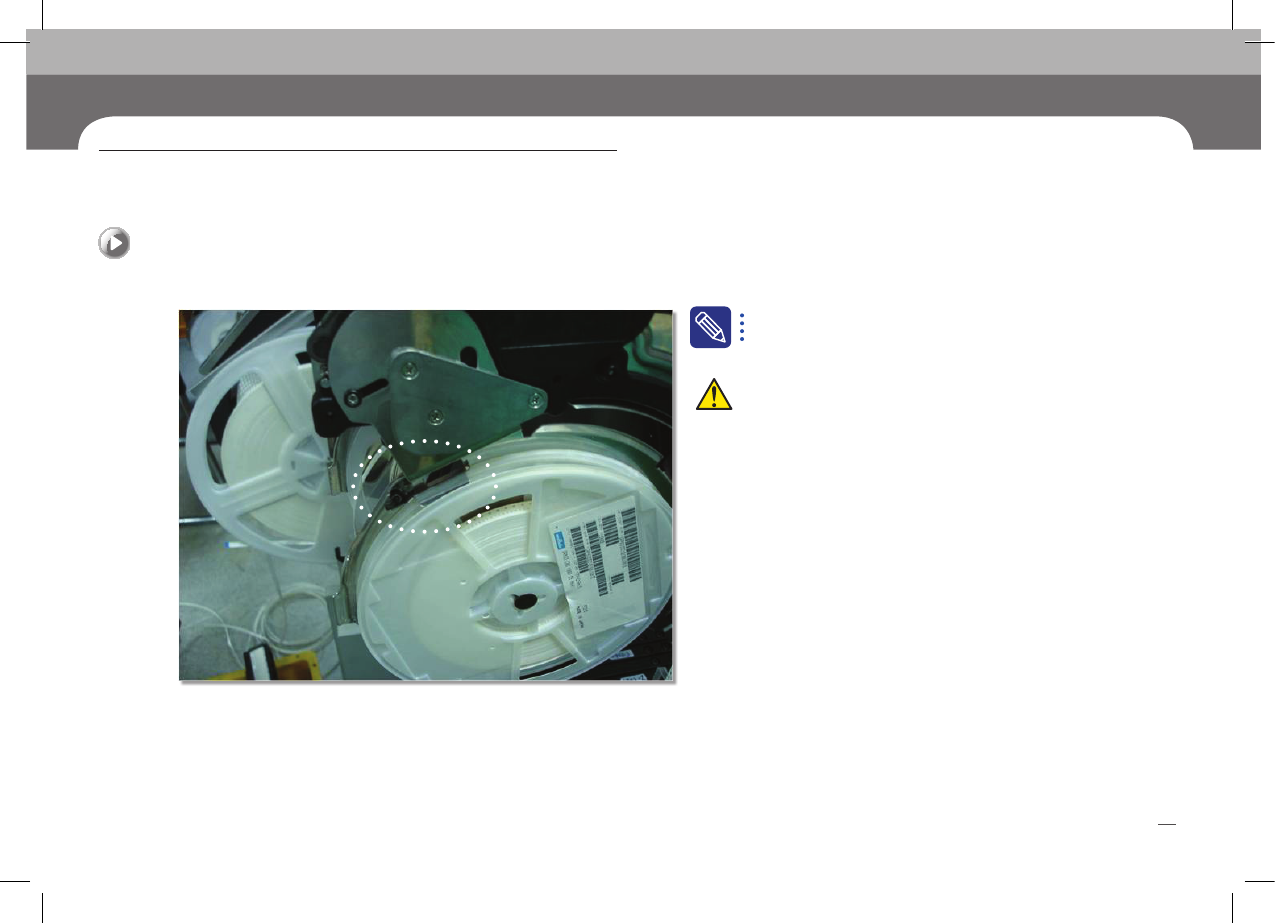

Reel hanger rib起到一个使Reel正常Feeding 的Guide的作用。
如果Rib与Reel不吻合，有可能发生 Feeding Error。
注 意
检验
Feeder
1. 检验Reel hanger 状态
检验事项
- 安装Feeder后确认 Reel hanger是否完全紧贴在Feeder里面
- 确认Reel hanger rib是否正确安装在Reel上。
Chapter 6
其他检验事项
55
Chapter 6
Advanced Flexible Mounter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook

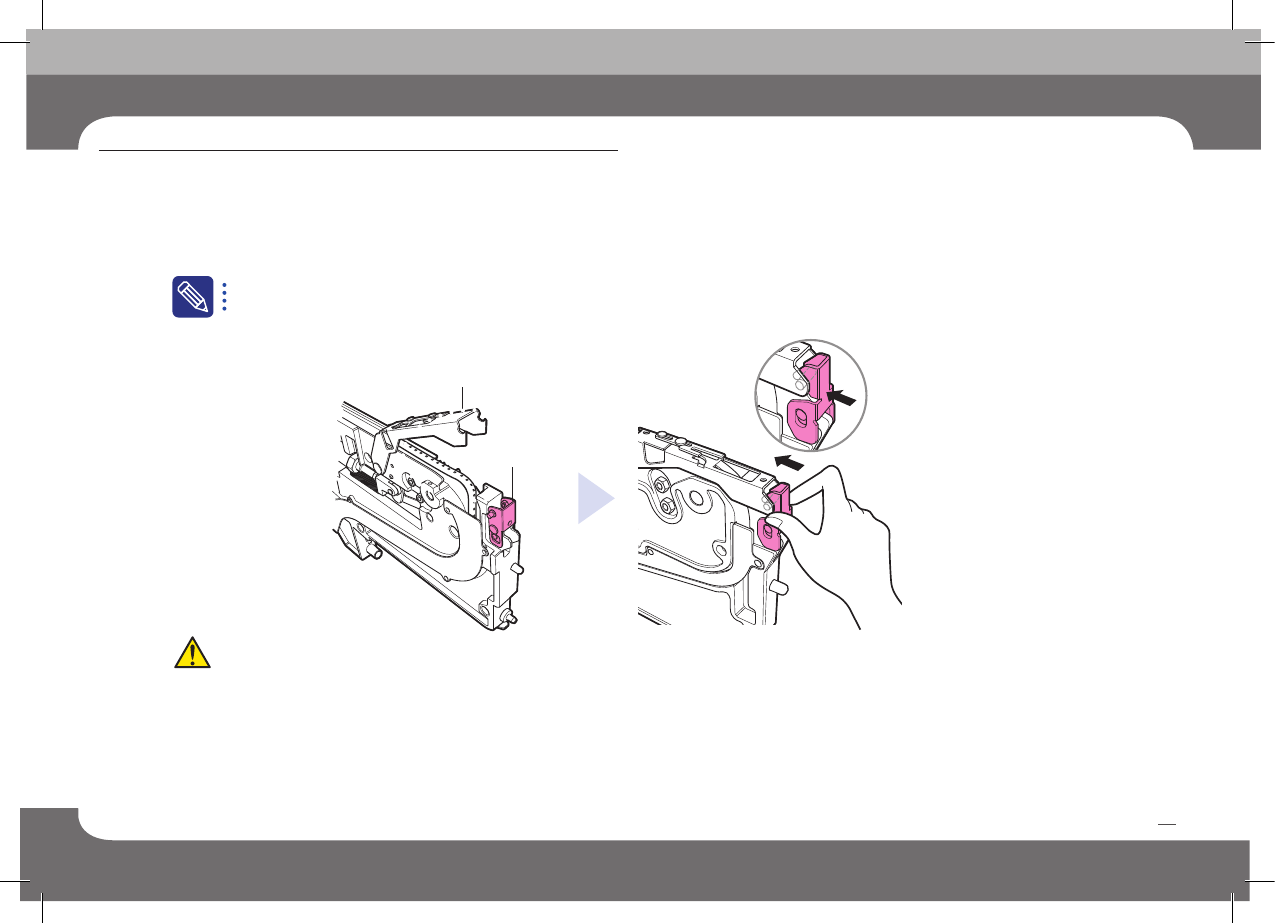

如果Tape Guide和Locker没有被锁定，设备驱动中，有可能与Head发生冲突。
注 意
Push
Tape Guide
Locker
2. 检验Locker的锁定状态
检验事项
- 在Feeder上安装Reel部件之后，请务必确认Locker的锁定状态
56
Chapter 6
Advanced Flexible Mounter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook

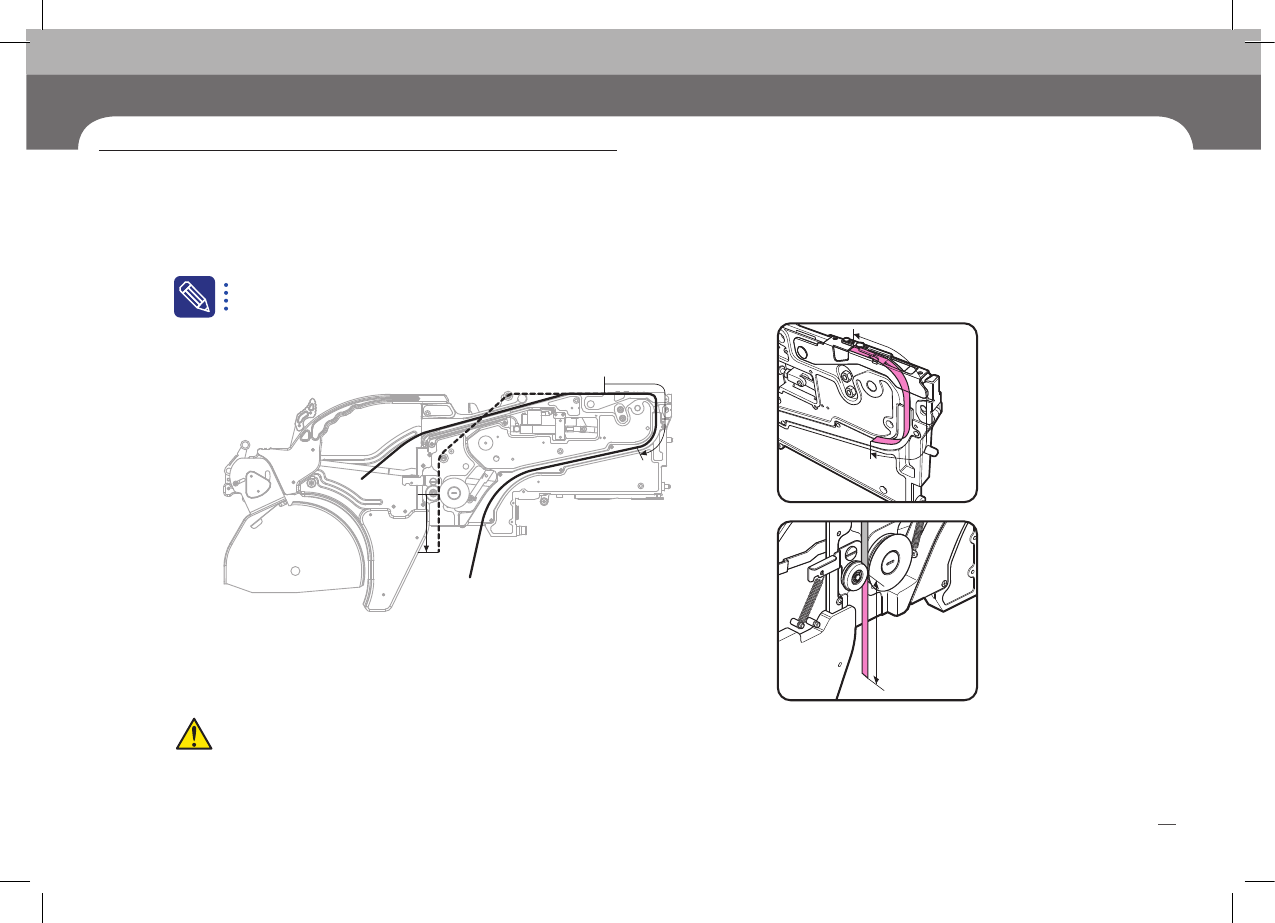

部件Reel的安装状态与下列图不符时,有可能造成Index Error。
注 意
100mm
A
B
50mm
100mm
A
50mm
B
从部件的吸附位置到
Tape
的最短距离要达
到100mm以上
从
Drain Gear
的中心到塑料的最短距离要
达到50mm以上
3. 检验部件Reel
检验事项
- 为了顺利供应部件，在Feeder上安装Reel部件时请参照下列图。
