SM482操作手册.pdf - 第48页
Operation Handbook 48 Cha pter 5 Advanced Fl exib le Mounter Changing Jobs 本部分介绍基本的 SMT In-Line 作业流程及作业中从当前作业转换成新作业的方法。 Magazine Loader Screen Printer Component Placer Component Placer Work T able Reower Magazine Unload…
Chapter 4
紧急停止方法
Operation Handbook
47
Chapter 4
Advanced Flexible Mounter
紧急停止方法
本部分主要介绍检验生产中错误或其他事项并采取措施时的设备暂停方法(继续/开始 模式), 异常停
止方法(人为/系统异常停止), 异常停止后系统重启方法等
如果是严重的错误的话，请通知管理员，并与本公司的C/S公司(STS)联系。
因异常停止作业停止时，先对错误采取措施后重新开始作业。
2. 系统紧急停止 : 系统本身判断引起的异常停止时措施
5. 按‘READY’按 钮 ，给 设 备 供 应 电 源
6. 必要时执行初始化
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Operation Handbook
48
Chapter 5
Advanced Flexible Mounter
Changing Jobs
本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。

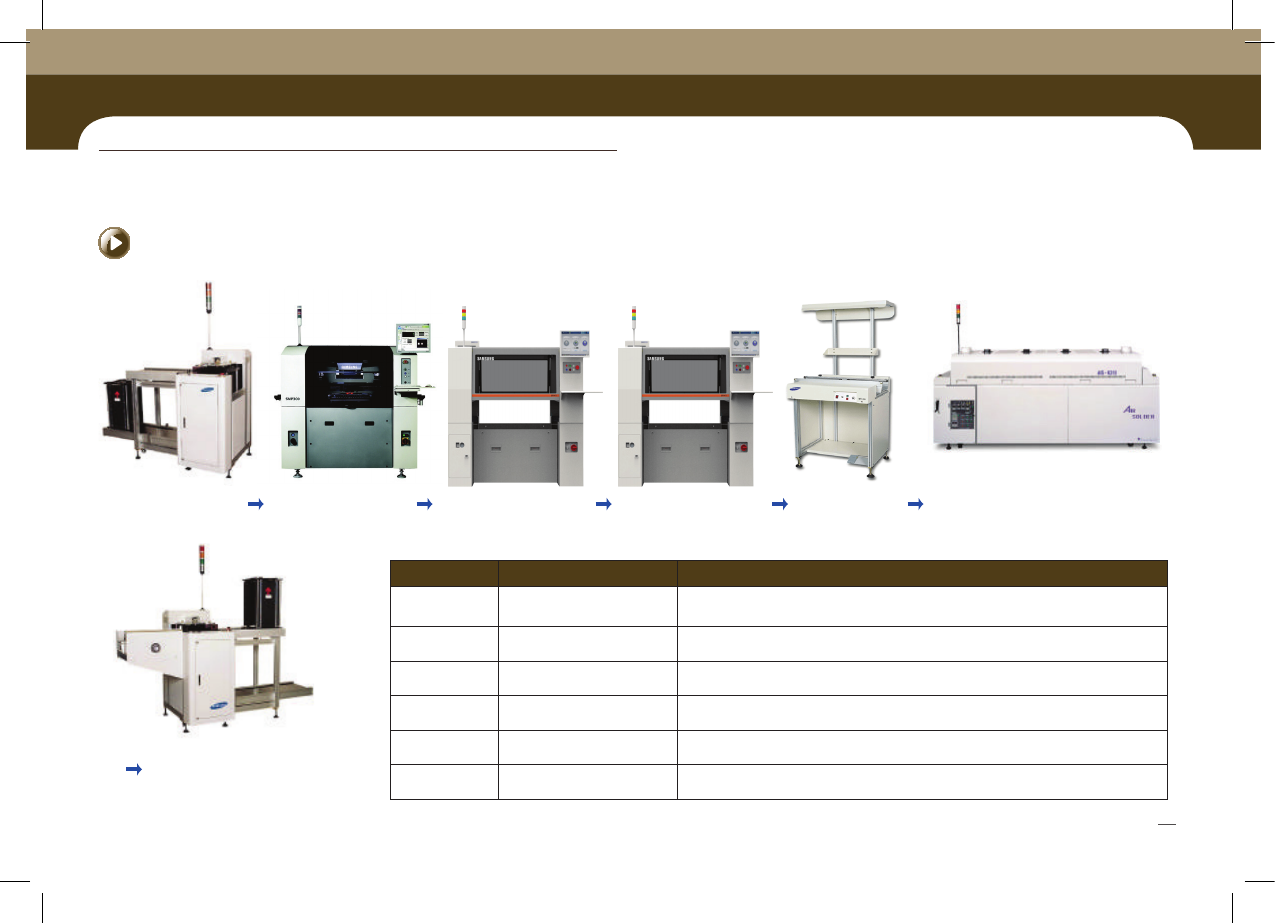

Magazine Loader
Screen Printer
Component Placer
Component Placer
Work Table
Reower
Magazine Unloader
作业顺序 In-Line 流程 措施事项
1 Screen Printer
设备停止→除去/洗涤Metal Mask→除去Backup Pin →下载新作业文件→重新设置
Backup Pin→调节传送轨道宽度→设置Metal Mask→再确认/补充Solder
2 Component Placer
详细说明请参照下一页的Changing Jobs
3 Magazine Loader
使传送轨道宽度适合新PCB，调节传送轨道宽度。
4 Work Table
使传送轨道宽度适合新PCB，调节传送轨道宽度。
5 Magazine Unloder
使传送轨道宽度适合新PCB，调节传送轨道宽度。
6 Reflower
调节传送轨道宽度→Test贴装→温度及其他设定。
SMT In-Line
流程
Chapter 5
Changing Jobs
Operation Handbook
49
Chapter 5
Advanced Flexible Mounter
本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。
Changing Jobs
Changing Jobs
1. 转换成‘IDLE方’状态

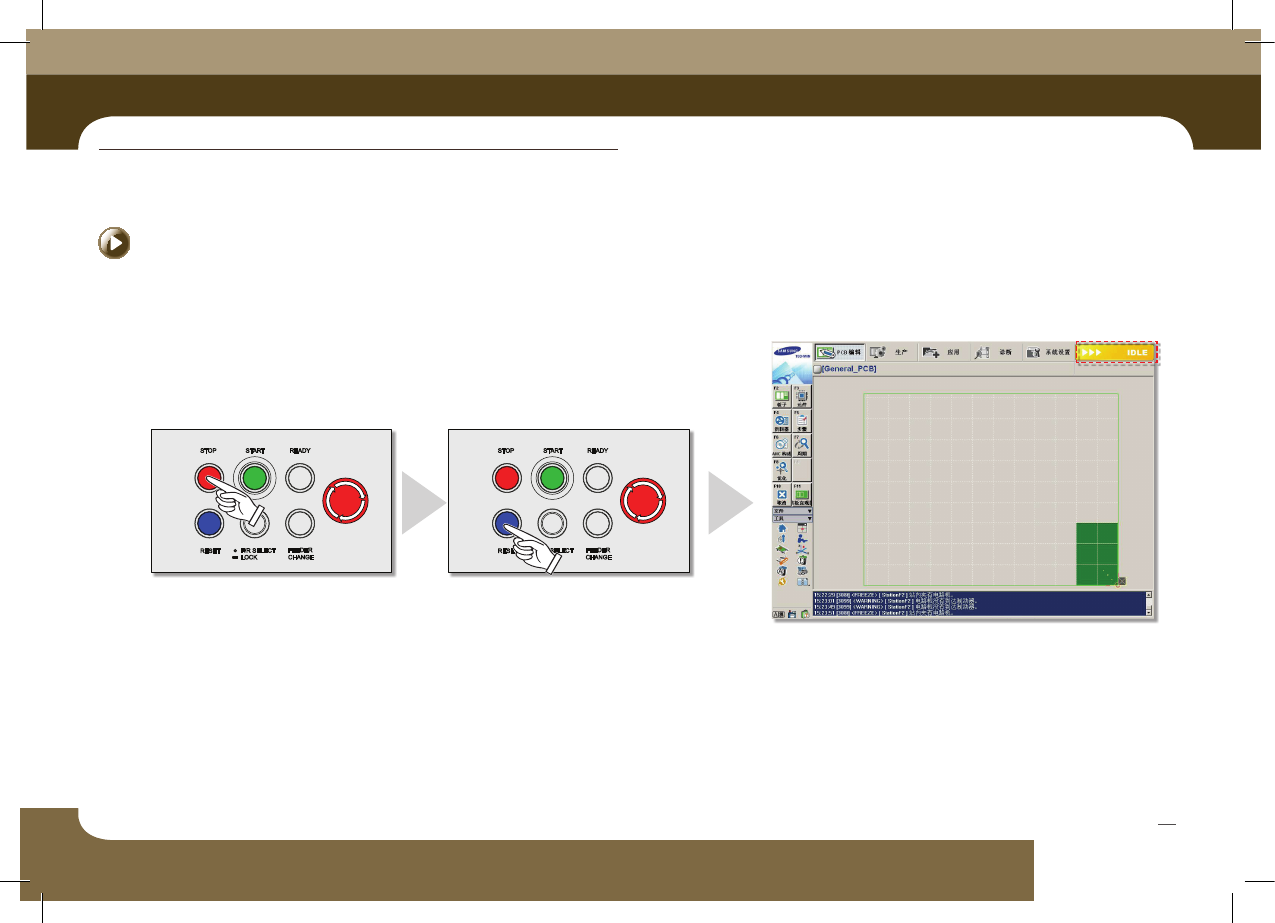

1. 按‘ STOP’按 钮 2. 按‘ RESET’按 钮 3. 确 认 设 备 的‘ IDLE’状 态
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
