ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50177 16/27 読み込み中の基板デー タで使用しているノズルのみを対象として実行します。 [ チェック対象 ] 列にチェック を入れてノズルを選択すると、選択したノズルのみを対象として 実行し ます。（チェック状態は記憶されま せ ん。） 対象ノズルがノズルステーションに格納 されている場合、ノズルチェンジが実…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
15/27

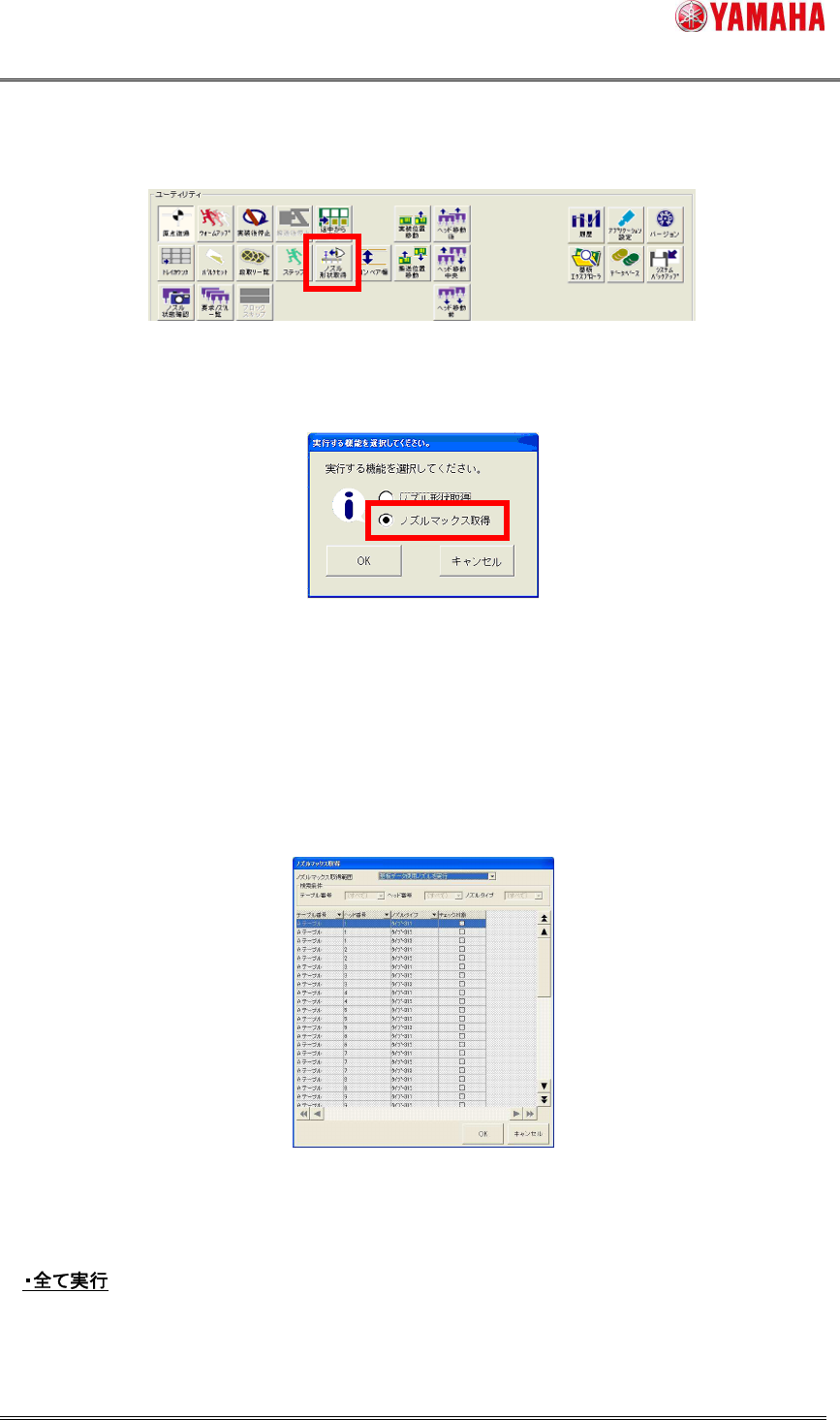

① [段取り] - [ノズル形状取得] ボタンを押します。
[ノズル形状取得]ボタンはノズル形状取得機能、またはノズルマックスのどちらかが実行可能な場合
のみ表示されます。
図 4.3 段取り画面
②以下のダイアログが表示されますので、[ノズルマックス取得]にチェックし、[OK]を押します。
図 4.4 選択画面
なお、本ダイアログはノズル形状取得とノズルマックス動作、両方の機能が実行可能な条件を満たして
いる場合のみに表示します。どちらか片方の機能のみが実行可能な条件を満たしている場合、本ダイ
アログは表示しません。それぞれの機能の画面を直接表示します。
③ [ノズルマックス取得] 画面が表示されます。
図 4.5 ノズルマックス取得画面
④ ノズルマックス取得範囲の選択
実行可能な全てのノズルに対して、ノズルマックスを実行します。手動ノズル交換となって
いるノズルは、基板データで使用しているノズルに対して実行します。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
16/27
読み込み中の基板データで使用しているノズルのみを対象として実行します。
[チェック対象] 列にチェックを入れてノズルを選択すると、選択したノズルのみを対象として実行し
ます。（チェック状態は記憶されません。）
対象ノズルがノズルステーションに格納されている場合、ノズルチェンジが実行されます。
[設定] - [マシン情報] - [工場設定] の [ノズルステーション] に「なし」が設定されている場合、1 つ
のヘッドに対して 1 つだけノズルを選択することができます。このとき、選択したノズルが装着されて
いる前提で動作します。
固定ノズルの場合、[設定] - [マシンデータ] - [ヘッド] - [ヘッドオフセット] - [ノズルタイプ]で設定した
ノズルのみノズルマックスを実行できます。
⑤ [OK] ボタンを押すと、④で選択したノズルに対してノズルマックスを実行します。
[キャンセル] ボタンを押すと、ノズルマックスを実行しません。
⑥ ノズルマックス動作中は、以下のメッセージを表示します。
ここで [キャンセル] ボタンを押した場合、ノズルマックス動作を中断します。
図 4.6 ノズルマックス取得中
⑦ ノズルマックス動作が完了すると、以下のメッセージを表示して終了となります。
図 4.7 ノズルマックス取得終了
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
17/27
4.3.
下表は、本機能に関するエラーメッセージです。
エラー番号 内容と原因 対策
2298
フィーダーマックスの実行に失敗しまし
た。
※自動運転中は、[エラー停止]が[する]の
ときのみ表示されます。
-吸着位置近辺に異常がないか、汚れていな
いか確認してください。
-フィーダーマックスに設定されているデータ
ベース番号が正しいか確認してください。
[マシン設定] - [設定] - [マシンデータ] - [精度
パラメータ] - [吸着マックス] - [8mm(4mm)フ
ィーダー用マーク DB 番号]
2299
フィーダーマックスの補正値が上限を超
えています。
-吸着位置近辺に異常がないか、汚れていな
いか確認してください。
2771
吸着マックス用設定ファイルの読み込み
に失敗しました。
-システムバックアップの復元を行ってくださ
い。
-アプリケーションソフトの再インストールを行
ってください。
2772
吸着マックス用設定ファイルの書き込み
に失敗しました。
-システムバックアップの復元を行ってくださ
い。
7998
ノズルマックスの実行に失敗しました。
-ノズルを交換するか、清掃を行ってください。
-ノズルマックスに設定されているデータベー
ス番号が正しいか確認してください。 [マシン
設定] - [設定] - [マシンデータ] - [精度パラメ
ータ] - [吸着マックス] - [データベース番号]
7999
ノズルマックスの補正値が上限を超えて
います。
-ノズルを交換するか、清掃を行ってください。
24559
フィーダーマックスで使用するマークデー
タの読み込みに失敗しました。
-マシン設定のマーク番号を確認してくださ
い。
-データベースにアクセス可能か確認してくだ
さい。
24574
ノズルマックスを使用するノズルに不正な
データベース番号が設定されています。
-ノズルマックスのデータベース番号を正しく
入力してください。
-データベースへのアクセスが可能か確認し
てください。
