(4) [データベース一覧]ウインドウが開きますので、[新規登録]ボタンを押してください。
(5) 新規マークデータベース登録ウインドウが開きますので、マークデータベース番号を入力し、
[OK]ボタンを押してください。
使用するデータベース番号は以下の通りです。
■ YS/YSM20
マーク名 コメント データベース番号
FeederMACS_W8_YSM40 FeederMACS_Ver.*/P 285
FeederMACS_W8_YS FeederMACS_Ver.* 295
FeederMACS_W4_YS FeederMACS_Ver.* 283
■ YSM40
マーク名 コメント データベース番号
FeederMACS_W8_YSM40 FeederMACS_Ver.* 287
FeederMACS_W4_YSM40 FeederMACS_Ver.* 284
FeederMACS_W8_YSM40 FeederMACS_Ver.*/P 285
△4
△6
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
21/27
(6) 上記番号に登録する場合、以下のメッセージが出ますが、[はい]を押してください。それ以外
の番号を指定して以下のメッセージが出た場合は、他の番号に変更してください。
(7) 登録完了を示すメッセージが出ますので、[OK]ボタンを押してください。
(8) マークデータベース一覧にマークデータが追加されていることを確認してください。マークデー
タベースへの登録作業は以上です。
(9) 次に、登録したマークデータベースをフィーダーマックスの設定に反映させます。[マシン設定]
を開いてください。
(10) [設定] - [マシンデータ] - [精度パラメータ] - [吸着マックス]を選択し、[フィーダーマックス]を選
択してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
22/27

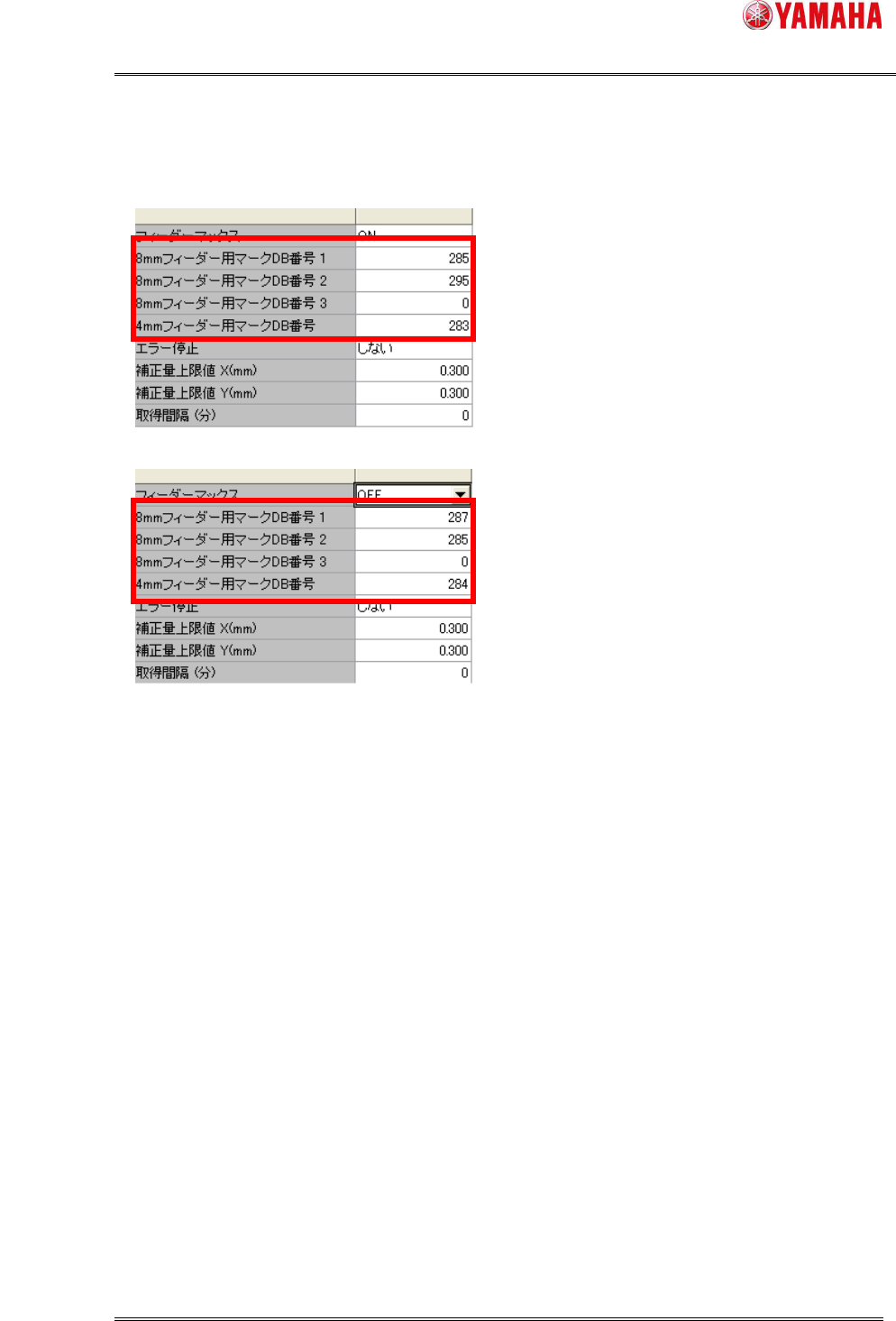

(11) [8mm フィーダー用マーク DB 番号 1-3]または、[4mm フィーダー用マーク DB 番号]に
先ほどデータベース登録した番号を、以下の図のように入力してください。
■ YS/YSM20
■ YSM40
(12) 設定を保存して、基板データの再読み込みを行ってください。
