6.
本機能対応バージョンへのバージョンアップにより本機能の使用を開始する場合の注意事項
について記載します。バージョンアップ時は、本章を必ず確認してください。
6.1 フィーダーマックス マークデータ設定方法
6.2 ノズルマックスマークデータ設定方法
6.3 吸着位置補正機能との併用について
6.1.
4.1.3. フィーダーマックス マークデータで述べたように、フィーダーマックスを動作させるためには、
専用のマークデータをデータベース登録し、データベース番号を設定する必要があります。
V3.41STDR1.000 以降のバージョンアップ CD に同梱されている基板データを使用してください。そ
の方法について記述します。

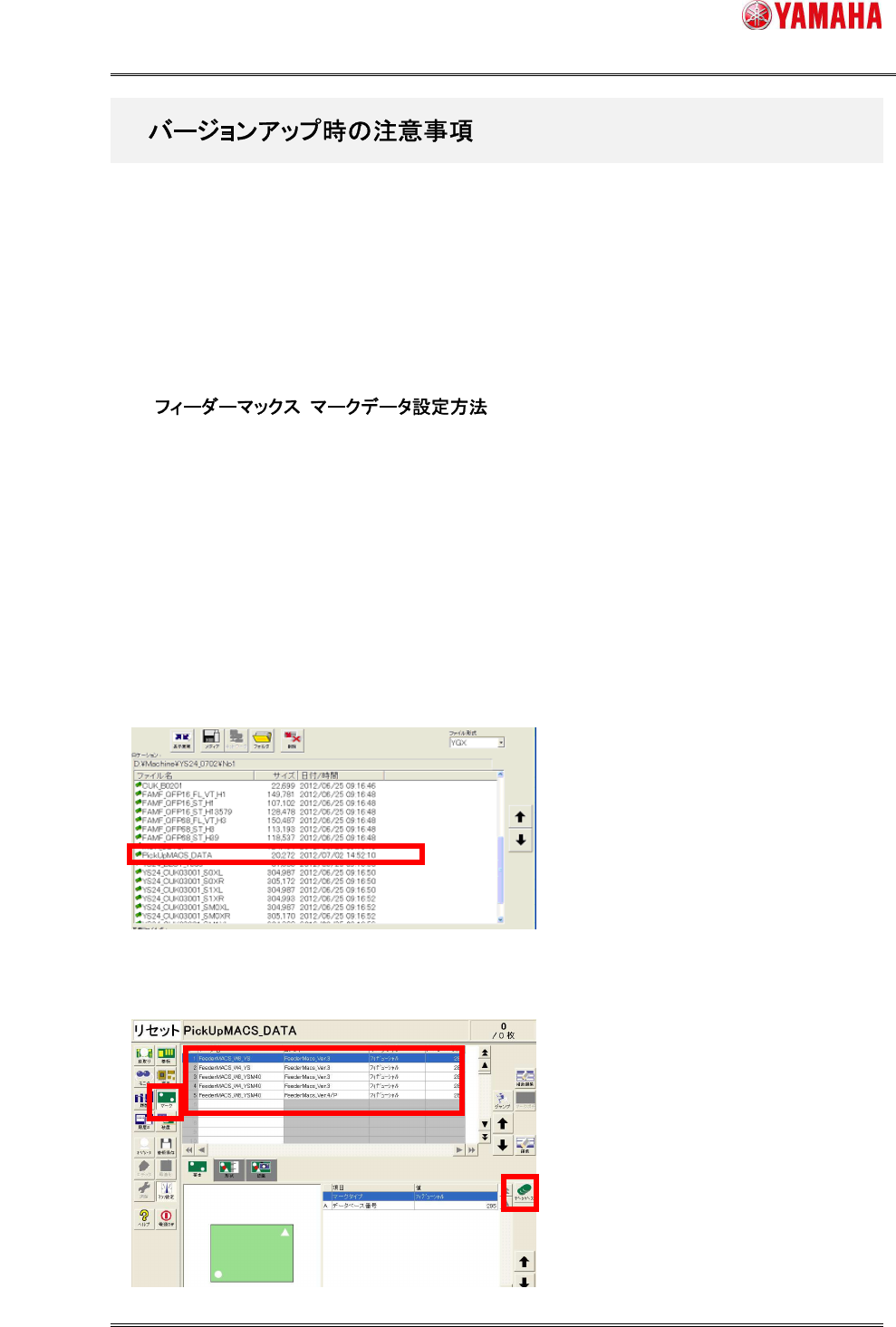

(1) バージョンアップ CD から[PickUpMACS_DATA.ygx]を対象マシンの[No1]フォルダにコピーし
てください。
(2) [段取り]画面から基板データ[PickUpMACS_DATA.ygx]を読み込んでください。基板データ読
み込みエラーなど出る場合がありますが、無視してください。
(3) [マーク]ボタンを押して、[FeederMACS]と名称がついているマークデータを選択し、[データベ
ース]ボタンを押してください。
△4
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
20/27

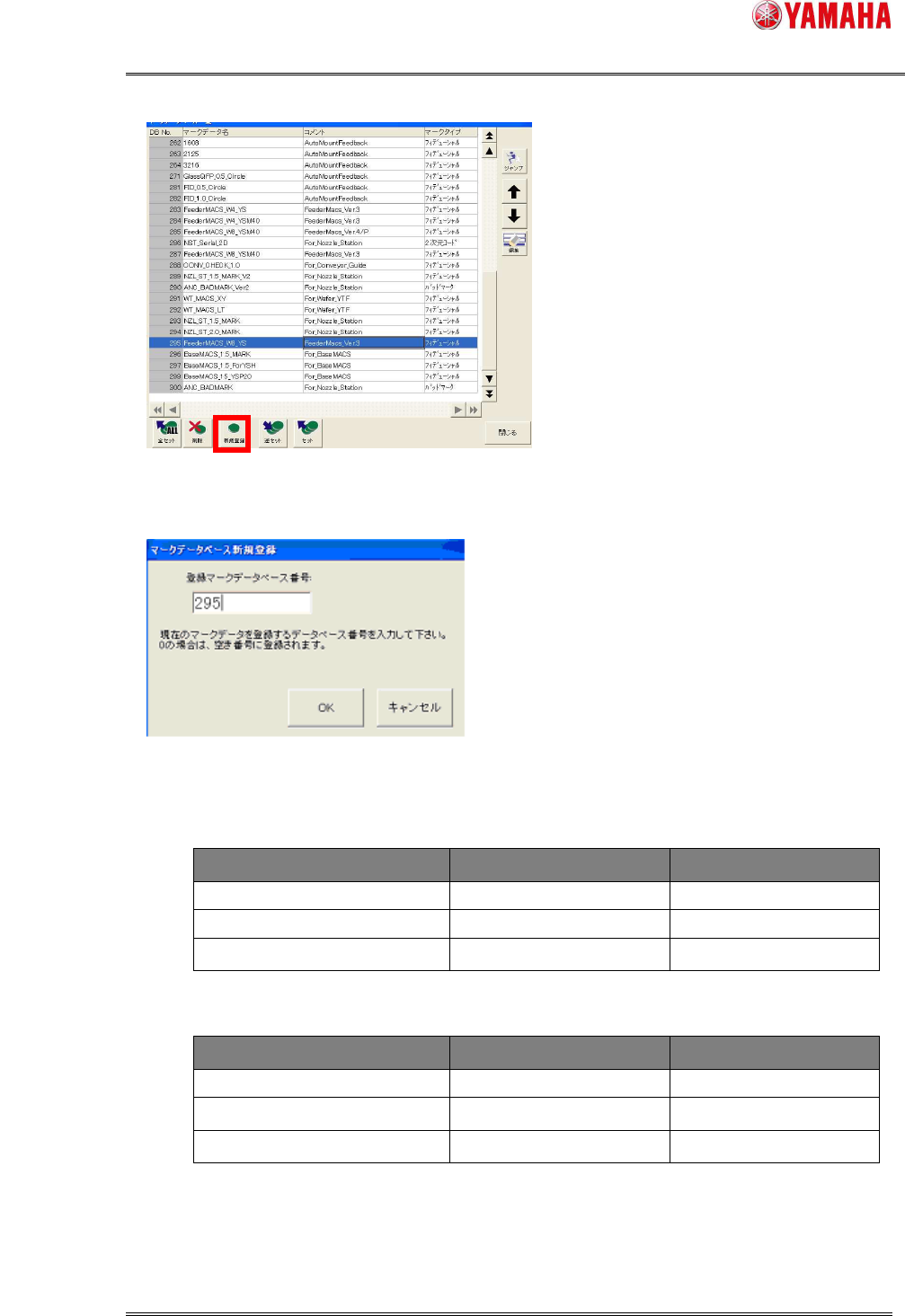

(4) [データベース一覧]ウインドウが開きますので、[新規登録]ボタンを押してください。
(5) 新規マークデータベース登録ウインドウが開きますので、マークデータベース番号を入力し、
[OK]ボタンを押してください。
使用するデータベース番号は以下の通りです。
■ YS/YSM20
マーク名 コメント データベース番号
FeederMACS_W8_YSM40 FeederMACS_Ver.*/P 285
FeederMACS_W8_YS FeederMACS_Ver.* 295
FeederMACS_W4_YS FeederMACS_Ver.* 283
■ YSM40
マーク名 コメント データベース番号
FeederMACS_W8_YSM40 FeederMACS_Ver.* 287
FeederMACS_W4_YSM40 FeederMACS_Ver.* 284
FeederMACS_W8_YSM40 FeederMACS_Ver.*/P 285
△4
△6
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
21/27

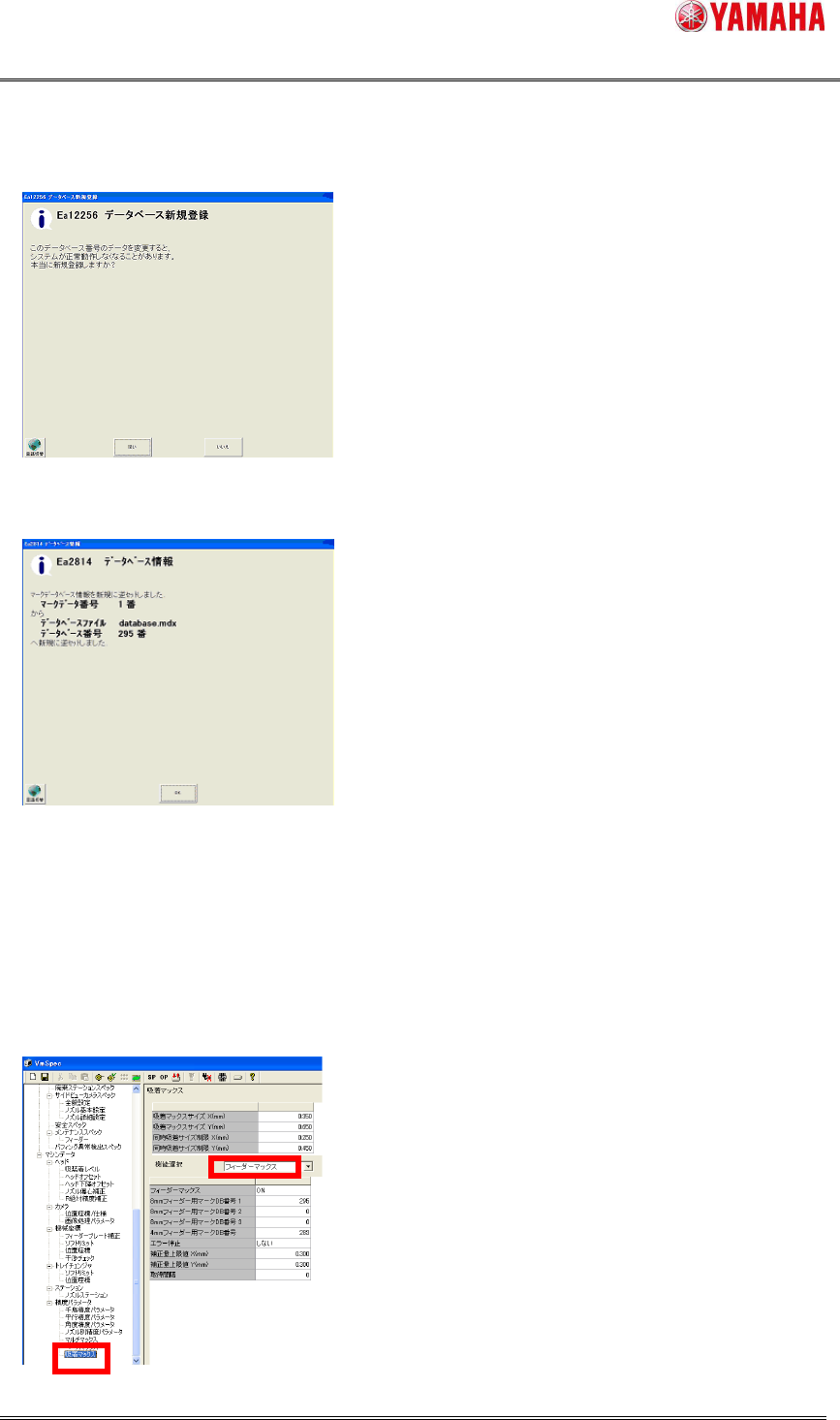

(6) 上記番号に登録する場合、以下のメッセージが出ますが、[はい]を押してください。それ以外
の番号を指定して以下のメッセージが出た場合は、他の番号に変更してください。
(7) 登録完了を示すメッセージが出ますので、[OK]ボタンを押してください。
(8) マークデータベース一覧にマークデータが追加されていることを確認してください。マークデー
タベースへの登録作業は以上です。
(9) 次に、登録したマークデータベースをフィーダーマックスの設定に反映させます。[マシン設定]
を開いてください。
(10) [設定] - [マシンデータ] - [精度パラメータ] - [吸着マックス]を選択し、[フィーダーマックス]を選
択してください。
