HGR14 附录 1.5 识别 装置维护 附录 1-112 3. 按 [ 构成装置更新 ] 。 • 显示 < 构成装 置更新 > 画面。 4. 按 [ 识别装置 ] 。 5. 把进行版本升级的识别系统的软盘插入软 驱。 6. 按 [ 更新开始 ] 。 • 开始识别系统的 更新。 HGR14-C- PM A01-A03- 00
HGR14
附录 1.5 识别装置维护
附录 1-110
② 芯片数据
通常部品数据 1 枚
特殊部品（QFP·SOP 等） 6枚
“QFP·SOP 照相机识别数据” “QFP·SOP 整体识别引线缺信息”1 边~4 边 4 枚
HGR14-C-PMA01-A03-00
HGR14
附录 1.5 识别装置维护
附录 1-111
附录
附录附录
附录
1.5.3
识别装置更新
识别装置更新识别装置更新
识别装置更新
在这里能够进行识别装置的更新。
将进行版本升级的识别系统从软盘中复制到 RAM，比较（读取检查）软盘的系统和 RAM 的系统
后，如果没有问题，写入存储器。
<显示说明>
‘ROM 版本’
:
当前的识别 ROM 版本
‘系统版本’
:
进行上载的识别系统版本
‘全部区块数’
:
当前的识别系统容量
‘传送中区块数’
:
传送完成后的识别系统容量

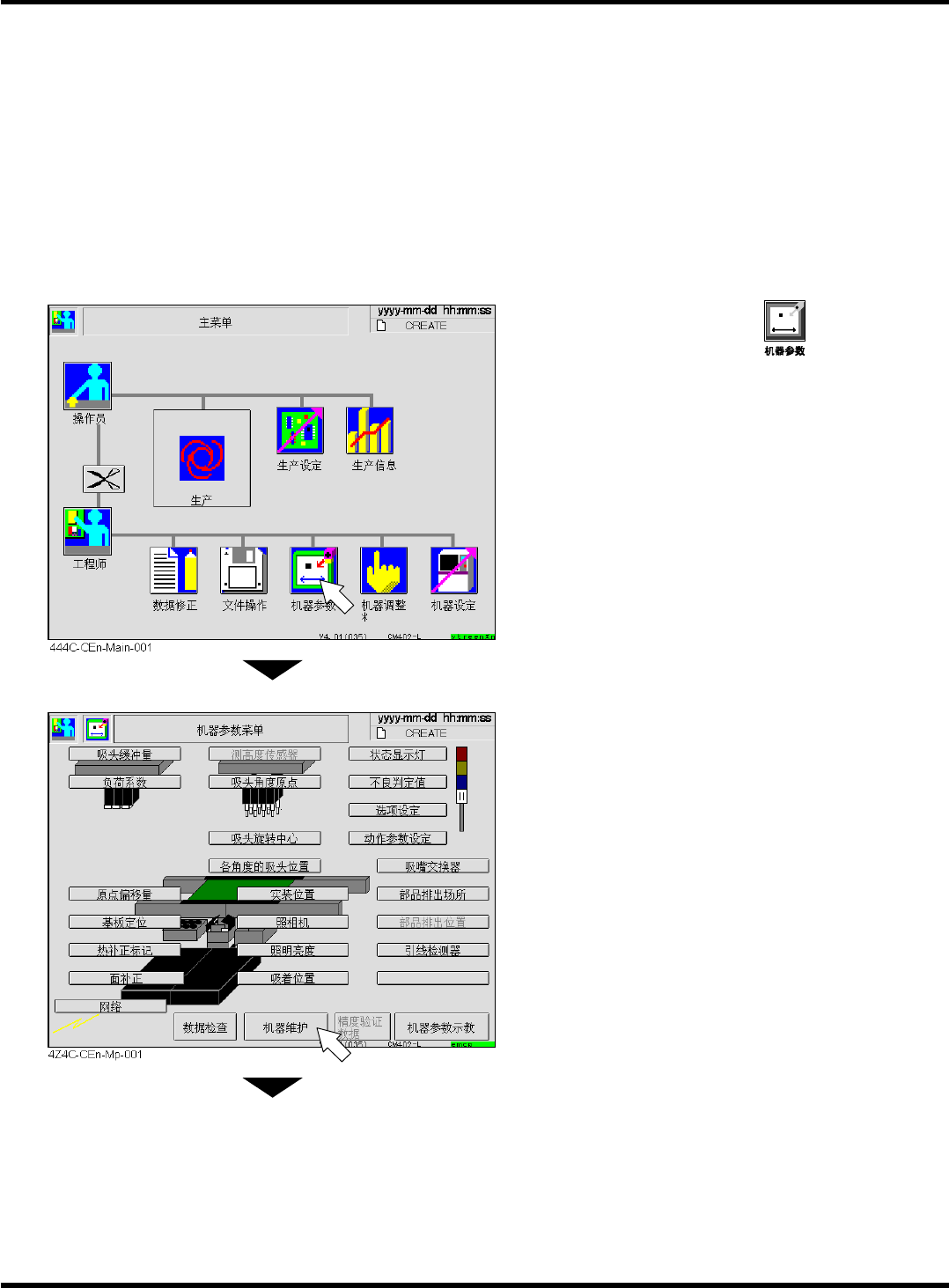

1.
按<主菜单>画面上的 。
•
显示<机器参数菜单>画面。
2.
按[机器维护]。
•
显示<机器维护菜单>画面。
下一页
HGR14-C-PMA01-A03-00
HGR14
附录 1.5 识别装置维护
附录 1-112

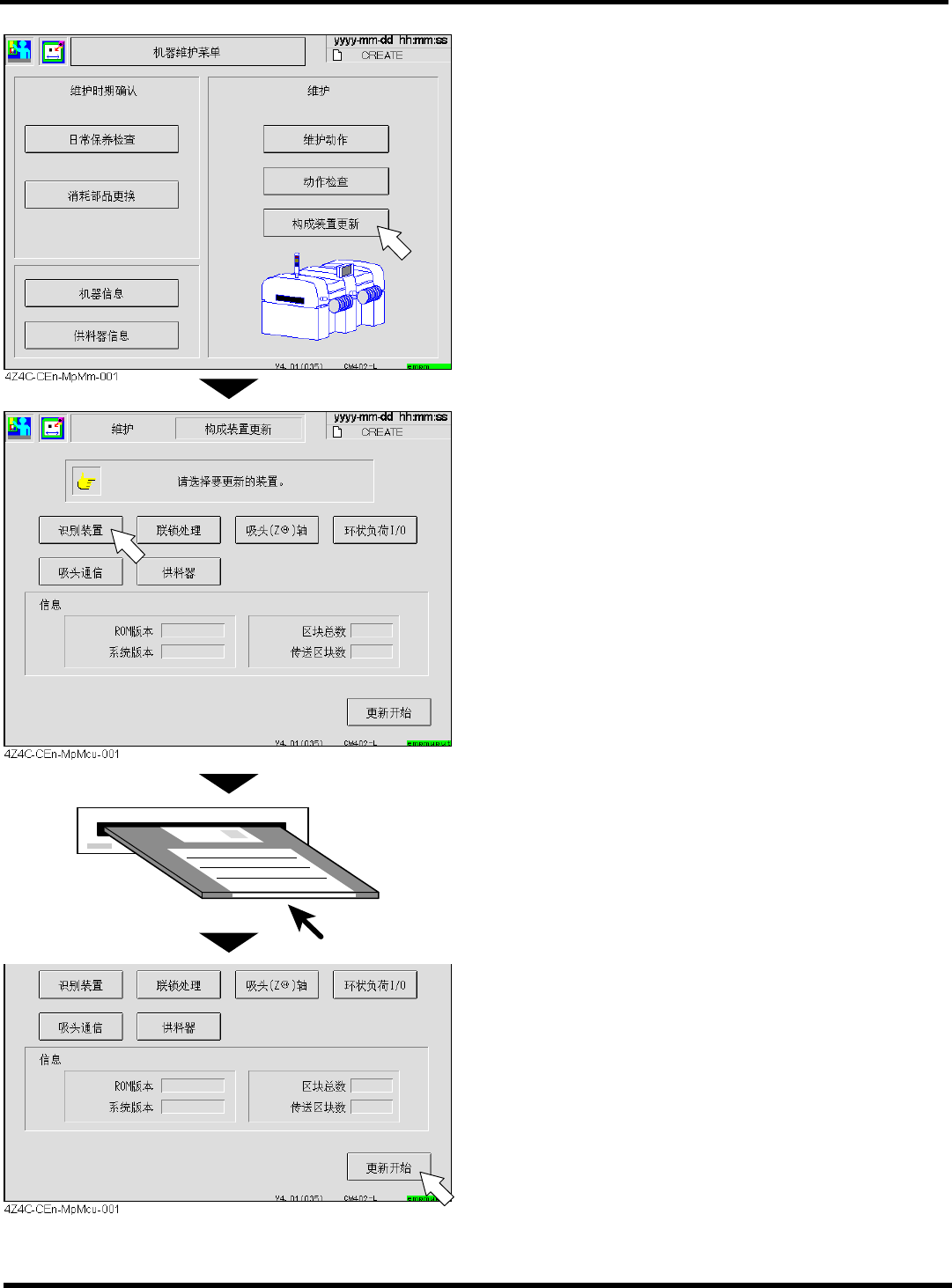

3.
按[构成装置更新]。
•
显示<构成装置更新>画面。
4.
按[识别装置]。
5.
把进行版本升级的识别系统的软盘插入软
驱。
6.
按[更新开始]。
•
开始识别系统的更新。
HGR14-C-PMA01-A03-00
