HGR14 附录 1.2 编制 轮廓识别数据 附录 1-4 附录 附录 附录 附录 1.2 编 制轮廓识 别数据 编制轮廓识 别数据 编制轮廓识 别数据 编制轮廓识 别数据 附录 附录 附录 附录 1. 2 . 1 轮廓识别形状一览 轮廓识别形状一览 轮廓识别形状一览 轮廓识别形状一览 轮廓识别根据形 状规定了参考编号 。 请参阅与各 形状相对应的个别项目 。 轮廓识别 形状一览表如图 2 － 1 所示。 图 2 − 1 轮廓识别 形状…
HGR14
附录 1.1 识别方式概要
附录 1-3
附录
附录附录
附录
1.1.2
新部品的参考选择步骤
新部品的参考选择步骤新部品的参考选择步骤
新部品的参考选择步骤
编制新部品的数据时，首先调查是否可以进行轮廓识别（
附录 1.2.1 轮廓识别形状一览），在
不能识别时请利用区块匹配。
∗
1:
1 个形状有多个参考编号（Ref），但没有识别算法上的不同。
即使尺寸不同时，通常也可以设为同一参考编号（Ref）。
HGR14-C-PMA01-A01-00
HGR14-002C
HGR14
附录 1.2 编制轮廓识别数据
附录 1-4
附录
附录附录
附录
1.2
编制轮廓识别数据
编制轮廓识别数据编制轮廓识别数据
编制轮廓识别数据
附录
附录附录
附录
1.2.1
轮廓识别形状一览
轮廓识别形状一览轮廓识别形状一览
轮廓识别形状一览
轮廓识别根据形状规定了参考编号。请参阅与各形状相对应的个别项目。轮廓识别形状一览表如图
2－1 所示。
图 2
−
1 轮廓识别形状一览表的参照示例
① 形状编号
② 对象形状
对象外形形状
③ 类别（具体部品）
符合该形状的部品
指芯片数据程序库的类别。
∗
因“类别”表示标准的示例，所以有形状特殊而不能识别的部品，也有虽是其它形状能够识别的
部品。
④ 参考编号
HGR14-C-PMA01-A01-01
HGR14-004C
1
2
3 4
HGR14
附录 1.2 编制轮廓识别数据
附录 1-5

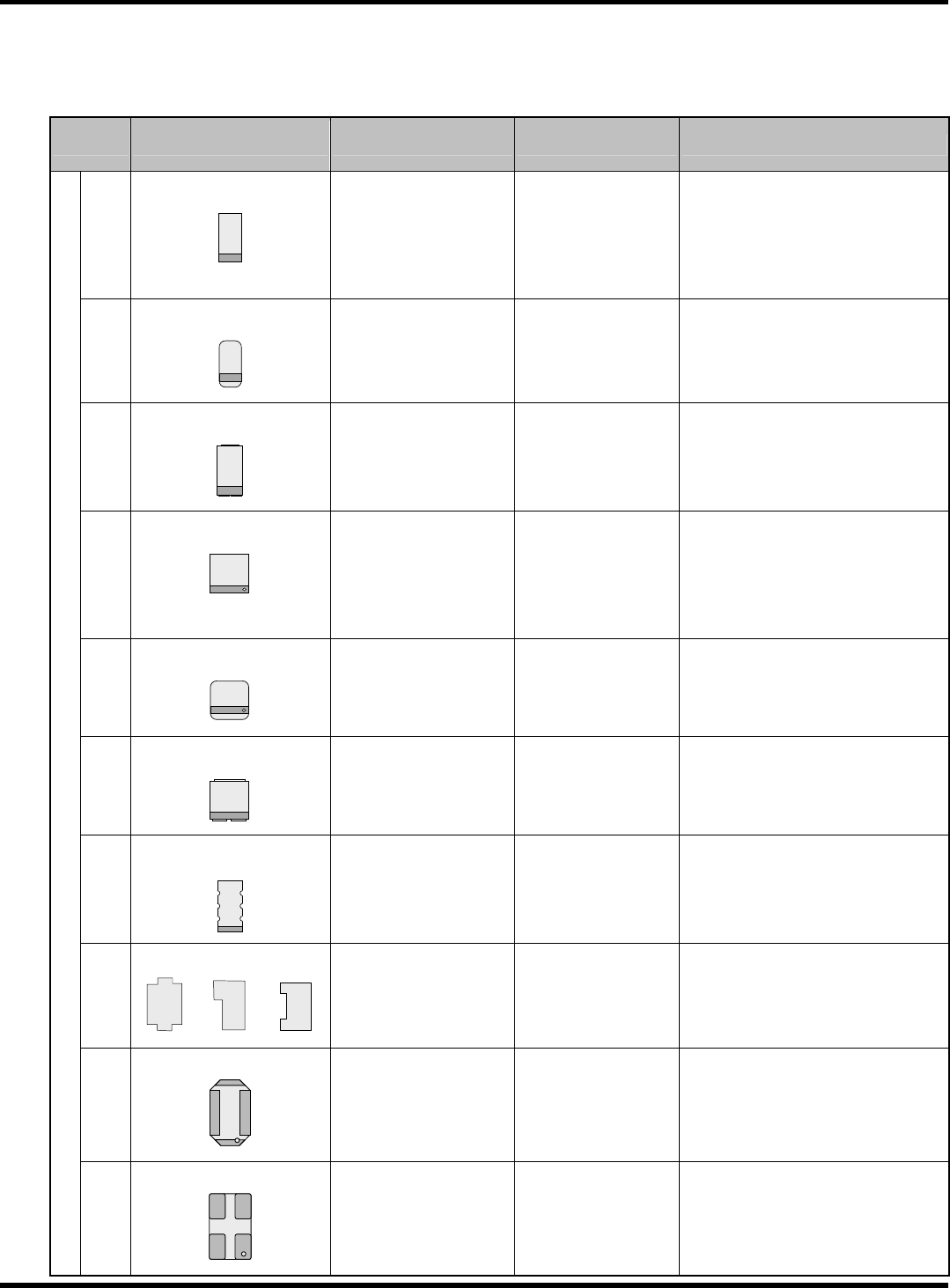

轮廓识别形状一览表
−
1 <
方形形状
>
∗
长边 ÷ 短边
≤
1.2 时，为正方形。
∗
长边 ÷ 短边
≥
1.2 时，为长方形。
形状编号
形状（外观）
类别
参考编号
备注
1a
角部是锐角的长方形
固定电阻
电容器
片式电感器
微调电容器
过滤器
等
51 ~ 56
88
89
157
1b
角部是圆形的长方形
柱形电阻
柱形电容器
等
59 ~ 60
1c
有电极等的长方形
钽电容器
线圈
57 ~ 58
82
151
155
1d
角部是锐角的正方形
固定电阻
电容器
片式电感器
微调电容器
过滤器
等
51 ~ 56
88
89
157
1e
角部是圆形的正方形
柱形电阻
柱形电容器
等
59 ~ 60
1f
有电极等的正方形
钽电容器
线圈
57 ~ 58
82
151
155
1g
边不是直线的方形
电阻网络
等
131 ~ 135
1h
包括四方形的特殊形状
板弹簧
壳
等
101
1i
角部有残缺的四方形
壳
透明树脂部品
156
只检测出各边中心部的画像
1
1j
角部是锐角的四方形
壳
透明树脂部品
159
只检测出角部的画像
HGR14-C-PMA01-A01-01
