HGR14 附录 1.3 按形 状输入数据项 目 附录 1-48 形状编号 对象形状 参考编号 对象部品 （类别） 对应 Ver. 4k 双向有各 2 组引线排 列 193 DIMM 等 V7.0 2 以上 形状以及 输入数据 识别方式 以及结果 长度 L 宽度 W 引线数 N1 引线数 N2 引线数 N3 引线数 N4 临时引线数 V1 临时引线数 V2 临时引线数 V3 临时引线数 V4 间距 P1 间距 P2 间距 P3 间距 P…
HGR14
附录 1.3 按形状输入数据项目
附录 1-47

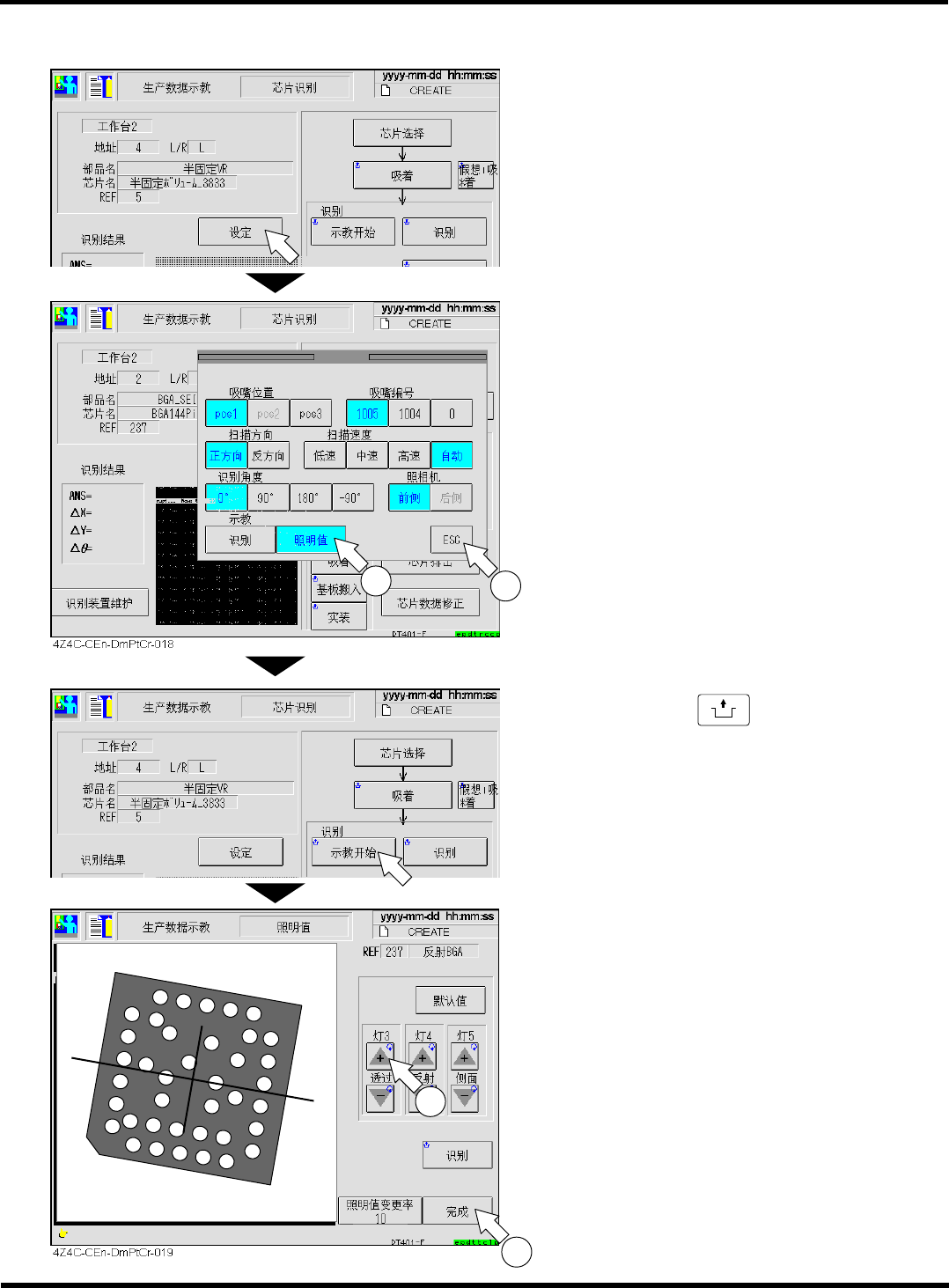

<<参考: 灯值个别设定变更步骤>>
1.
按[设定]。
2.
按[照明值]后再按[ESC]。
3.
按操作面板的
UNLOCK
+ [示教开始]。
4.
设定照明值。
5.
按[完成]。
HGR14-C-PMA01-A02-01
4Z4C-CEn-DmPtCr-013
4Z4C-CEn-DmPtCr-013
HGR14-023E
1
2
1
2
HGR14
附录 1.3 按形状输入数据项目
附录 1-48
形状编号
对象形状
参考编号
对象部品
（类别）
对应
Ver.
4k
双向有各 2 组引线排
列
193 DIMM
等
V7.02
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
引线数 N1
引线数 N2 引线数 N3 引线数 N4
临时引线数
V1
临时引线数
V2
临时引线数
V3
临时引线数
V4
间距 P1
间距 P2
间距 P3
间距 P4
引线信息 1
引线信息 3 引线信息 3 引线信息 4
判断标准
1)
长度
: L
±
(20%)
2)
引线排列
平行度
:
±
6[
°
]
3)
引线间距误差
:
±
(
间距容许值
)
4)
角度
:
识别角度
±
30[
°
]
等
(Top view)
在全引线的顶端中心识别
:
检测位置
:
检测中心
可识别姿势（只可识别以下式样
<
也有一部分例外
>
）
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
（备注）
<对象部品形状>
DIMM 连接器
是由边 1
•
边 2
•
边 3
•
边 4 组成的连接器，在边 1-2
•
边 3-4 之间有存在无引线区域。另外，此无引线
区域不是各边间距的整数的倍数。因此，不能作为普通的连接器识别。
边 2
边 3
无引线
无引线
边 1
边 4
HGR14-C-PMA01-A02-01
HGR14
附录 1.3 按形状输入数据项目
附录 1-49
形状编号
对象形状
参考编号
对象部品
（类别）
对应
Ver.
5a
特殊形
1
77 ~ 79
玻璃管二极管
等
V7.00
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
判断标准
1)
长度
: L
±
(10%)
2)
角度
:
识别角度
±
60[
°
]
等
(Top view)
在电极部分识别
:
检测位置
:
检测中心
可识别姿势（只可识别以下式样
<
也有一部分例外
>
）
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
（备注）
HGR14-C-PMA01-A02-01
