HGR14

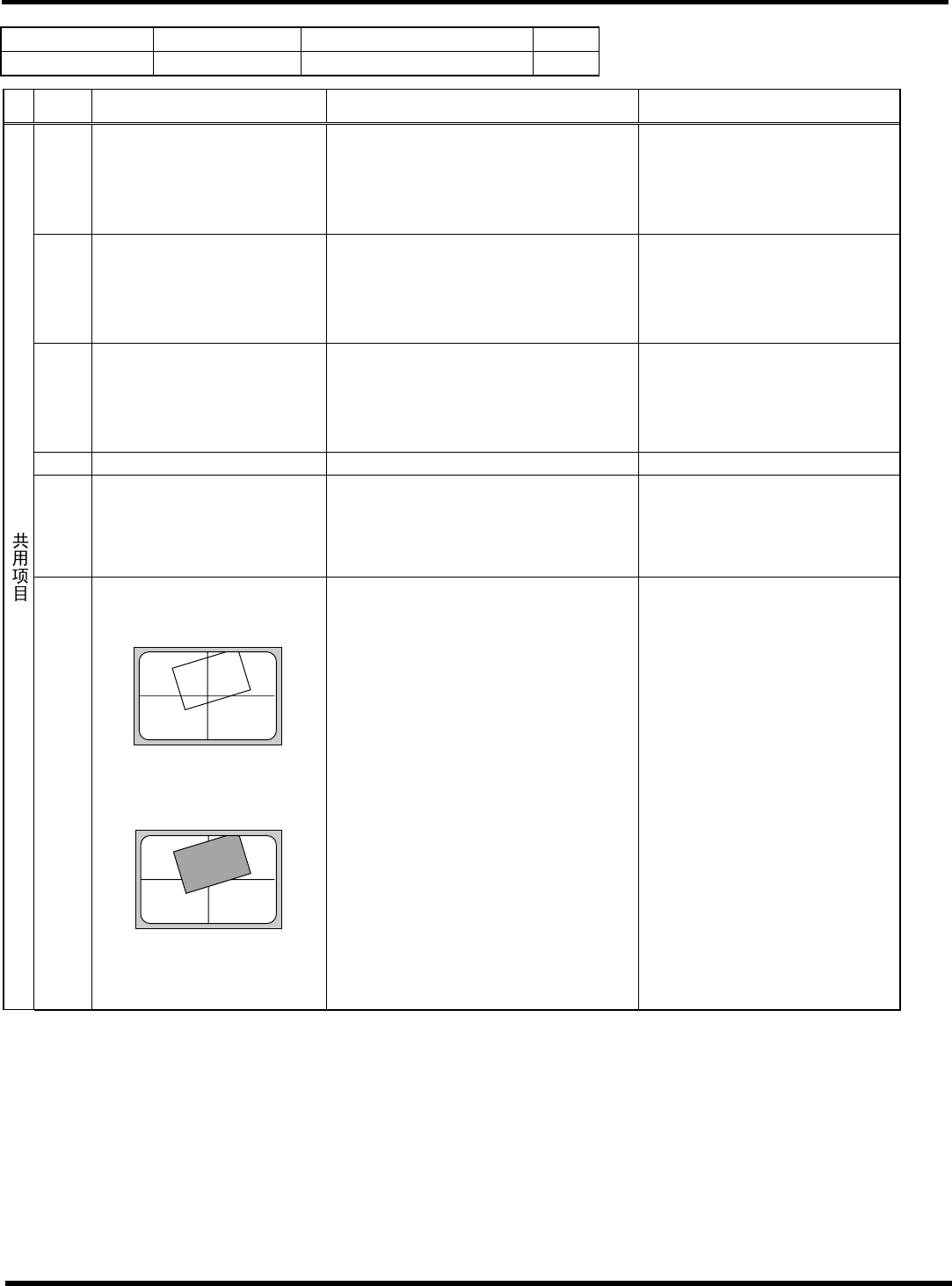

附录 1.4 轮廓识别错误信息
附录 1-68
参考 No. 形状编号 类别
共用 − −
1/1
代码 内容 原因 对策
10
象素比率的设定错误
1)
机器参数
<像素比率>的设定值不良
(必须为正数)
请确认机器参数。
11
芯片数据的设定错误
1)
L/W 等的设定值不良
(必须为正数)
请确认芯片数据。
12
(44)
预约参考编号
1)
是已预约的参考编号
(不能用于部品识别)
请确认芯片数据。
13
14
无部品吸着
1)
没有吸着部品 请确认吸着状态。
1)
灯值错误・设定值错误 请通过生产数据示教确认识别时
的画面。
•
•
•
部品是否在画面中央。
(透过识别) 背景=反射板均匀
呈着白色。
(反射识别) 电极板发白色光。
2)
芯片数据设定错误
请确认芯片数据。
•
•
L/W
参照 No.
3)
画面倍率错误
(对象部品的一部分超出画面)
请确认芯片数据。
•L/W
15
16
17
18
19
无对象部品
<错误画面>
<推断图像>
4)
吸着错误
(对象部品的一部分超出画面)
请确认吸着状态。
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-69
参考 No. 形状编号 类别
51 ~ 56, 88, 89, 157
1a, 1d
固定电阻、电容器 等
1/2
代码 内容 原因 对策
1)
吸着错误·吸着异常
(错误画面上只看见吸着的轮廓)
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
2)
参照编号错误 请确认芯片数据。
20
(20)
特征符号在规定外
<错误画面>
<推断图像>
[规定值] 3 ~ 20 个
1)
识别角度超过容许范围
长方形部品:
±
60
°
以上
正方形部品:
±
30
°
以上
21
43
(15)
(25)
吸着角度异常
<错误画面>
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
请确认式样角度。
（配置数据）
1)
L 设定错误 请正确设定 L。
(芯片数据)
25
(10)
(11)
L 设定错误
<错误画面>
2)
部品异常 请确认对象部品。
1)
W 设定错误
请正确设定 W。
(芯片数据)
26
(11-13)
(21)
W 设定错误
<错误画面>
2)
部品异常 请确认对象部品。
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
27
(27)
L 或者 W 设定错误
<错误画面>
2)
部品异常 请确认对象部品。
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-70
参考 No. 形状编号 类别
51 ~ 56, 88, 89, 157
1a, 1d
固定电阻、电容器 等
2/2
代码 内容 原因 对策
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
2)
吸着错误·吸着异常 请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
41
(10-11)
直交度异常
<错误画面>
1)
吸着错误·吸着异常
(倾斜吸着、杂物混入)
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
45
(15-17)
47
(1)
形状异常
<错误画面>
<推断画面>
2)
吸嘴有污垢 请清扫吸嘴尖端部及反射板。
HGR14-C-PMA01-A03-01
