HGR14 附录 1.4 轮廓 识别错误信息 附录 1-90 参考 No. 形状编号 类别 131 ~ 135 1g 电阻网络 等 1/2 ∗ 以下图的式样为 ± 90 ° 。 代码 内容 原因 对策 1) 吸着错误、吸着 异常 （错误画面上只 看见吸嘴的轮廓） 请确认吸着状态 。 （确认芯片数据 及高度检测系统） 2) 参考编号错误 请确认芯片数据的参考 编号。 （芯片数据） 20 (20) 特征符号在规定 外 < 错误画面 &…
HGR14

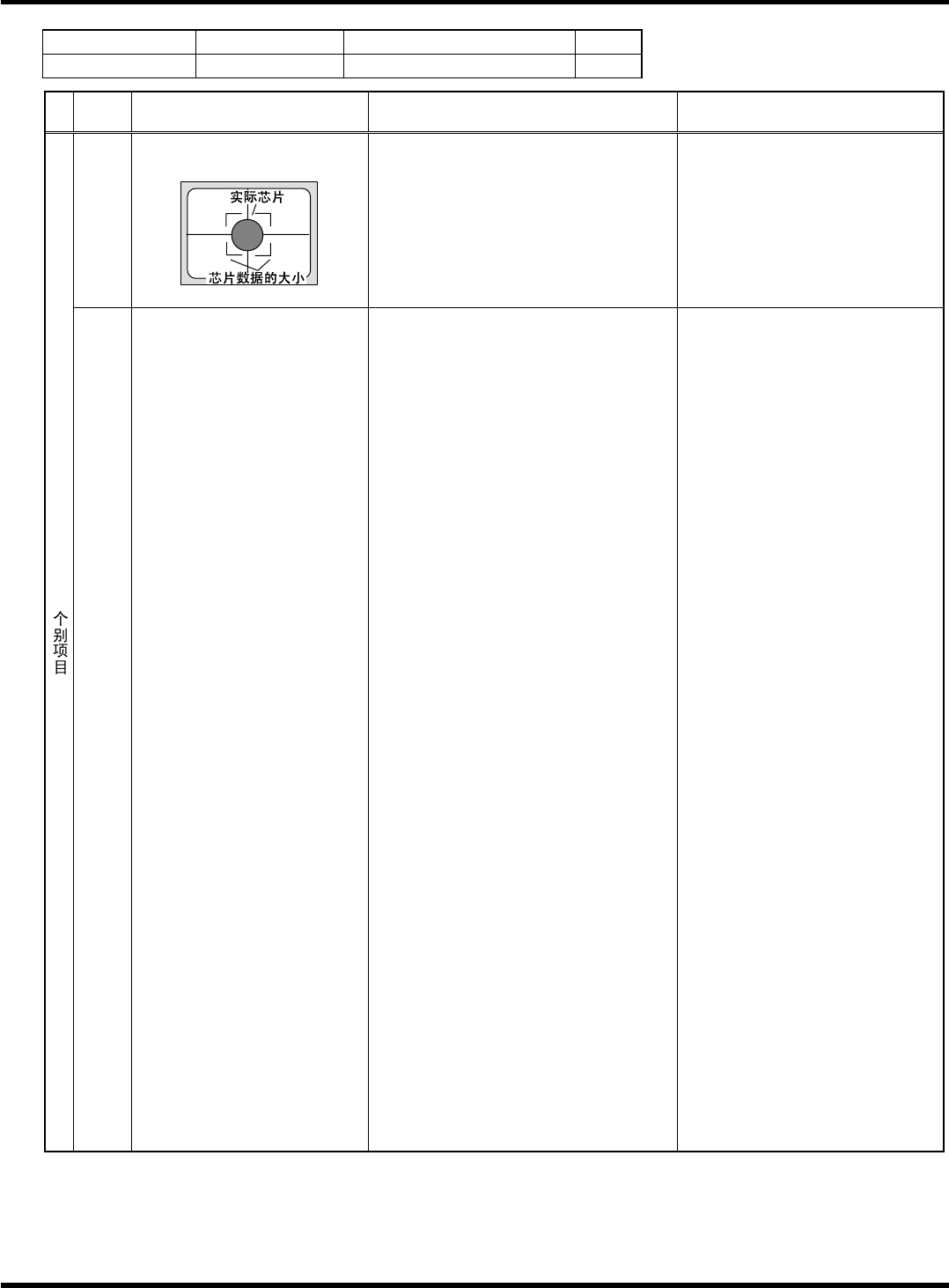

附录 1.4 轮廓识别错误信息
附录 1-89
参考 No. 形状编号 类别
128 5l
圆盘、焊锡球
等
1/1
代码 内容 原因 对策
1)
L、W 设定错误 请正确设定 L 或 W。
(芯片数据)
26
检测尺寸异常
<错误画面>
2)
部品异常
请确认对象部品。
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息

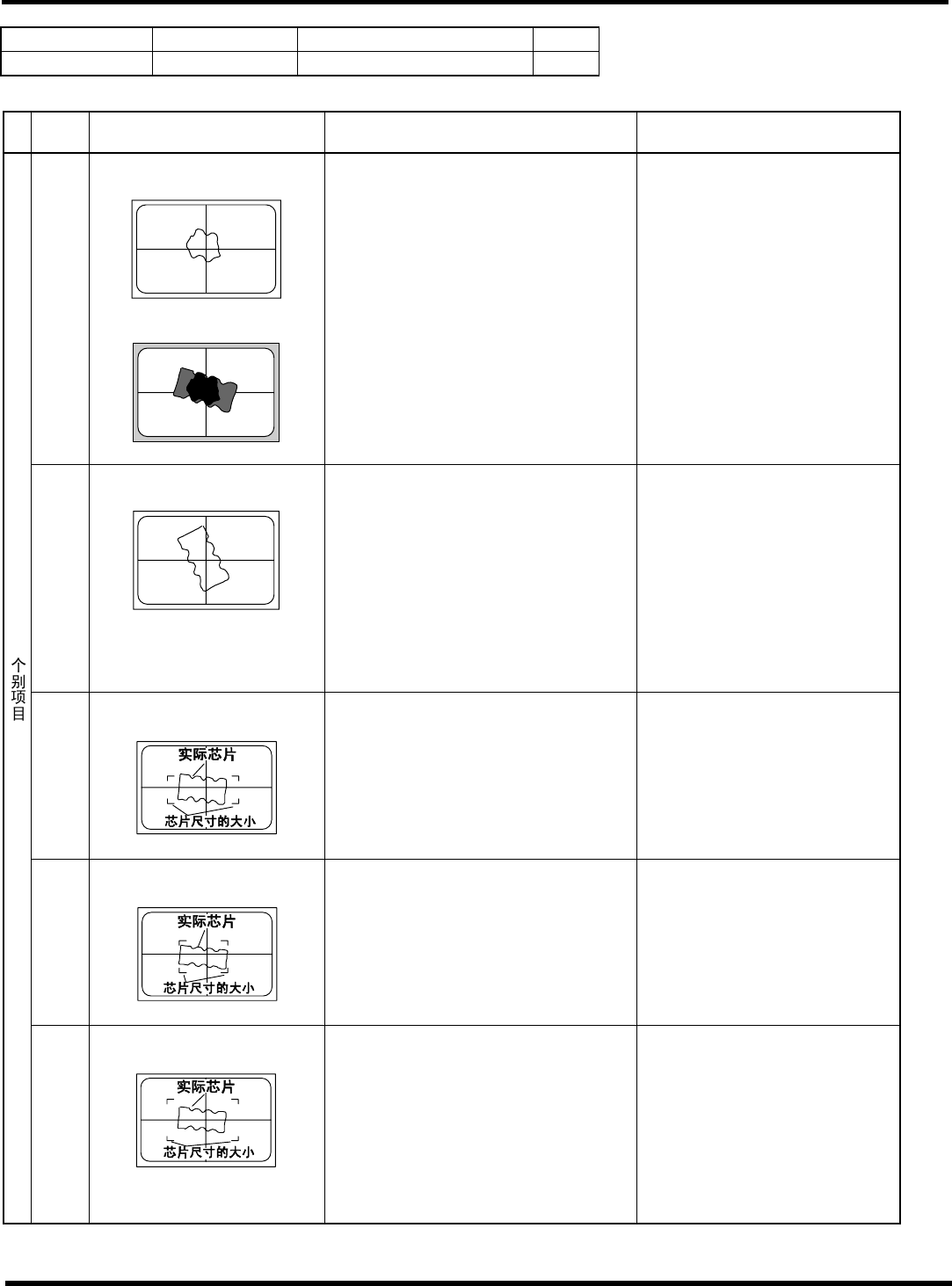

附录 1-90
参考 No. 形状编号 类别
131 ~ 135 1g
电阻网络 等
1/2
∗
以下图的式样为
±
90
°
。
代码 内容 原因 对策
1)
吸着错误、吸着异常
（错误画面上只看见吸嘴的轮廓）
请确认吸着状态。
（确认芯片数据及高度检测系统）
2)
参考编号错误 请确认芯片数据的参考编号。
（芯片数据）
20
(20)
特征符号在规定外
<错误画面>
<推断图像>
[规定值] 3 ~ 8 个
1)
超出可识别的角度范围 请确认吸着状态。
21
43
(15)
吸着角度异常
<错误画面>
2)
吸着异常
（芯片尺寸 L）/（芯片尺寸 W）
1)
≤
1.2 式样
±
60
°
2) 1.2
≤
式样
±
90
°
请确认式样角度。
1)
L 设定错误 请正确设定 L。
25
(3)
(7)
L 设定错误
<错误画面>
1)
W 设定错误
请正确设定 W。
（芯片数据）
26
(2)
(6)
W 设定错误
<错误画面>
1)
L 或者 W 设定错误 请正确设定 L 或 W。
（芯片数据）
27
(1)
(8)
(9)
L 或者 W 设定错误
<错误画面>
HGR14-C-PMA01-A03-01
HGR14

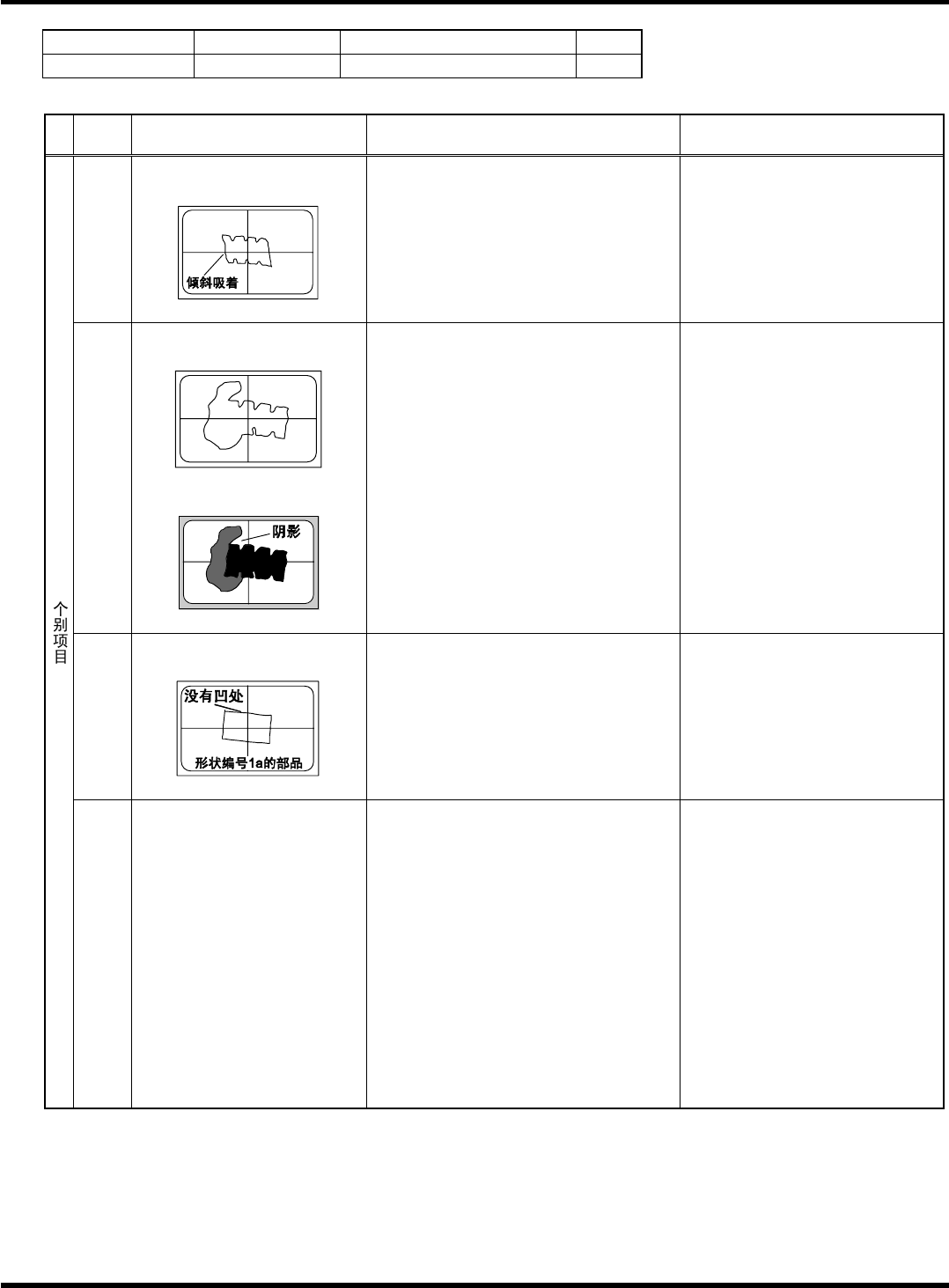

附录 1.4 轮廓识别错误信息
附录 1-91
参考 No. 形状编号 类别
131 ~ 135 1g
电阻网络 等
2/2
∗
以下图的式样为
±
90
°
。
代码 内容 原因 对策
1)
L 或者 W 设定错误 请正确设定 L 或 W。
（芯片数据）
2)
吸着错误、吸着异常 请检查吸着状态。
41
(4)
(5)
直交度异常
<错误画面>
1)
(部品的形状不清楚)
吸着错误・吸着异常
(倾斜吸着、杂物混入)
请确认部品高度、吸着高度，使吸
着状态更趋稳定。
45
(11)
形状异常 1
<错误画面>
<推断画面>
2)
吸嘴有污垢 请清扫吸嘴尖端部及反射板。
1)
参考编号错误
本参考编号为多联电阻专用。
不能识别长边上没有凹处的部分。
请正确设定芯片数据的参考编号。
（部品形状一览）
46
(39)
(40)
形状异常 2
<错误画面>
