NPM-W X/WXS EJM9DC-MB-03O-0 0 3-3-2 -8 D E F A B C D E F A B C <2D 代码识别结果 > 画面 吸嘴交换器编号 交换器 生产数据的吸嘴编号 吸嘴名 生产数据 通过条形码读取的吸嘴序号 ‘ --- ’ : 未计测 读取失败 黄框 : 与生产数据的吸嘴编号不同 吸嘴名 条形码 通过条形码读取的吸嘴其他信息 ‘ --- ’ : 未计测 读取失败 材料 通过条形码读取的吸…
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-7
1

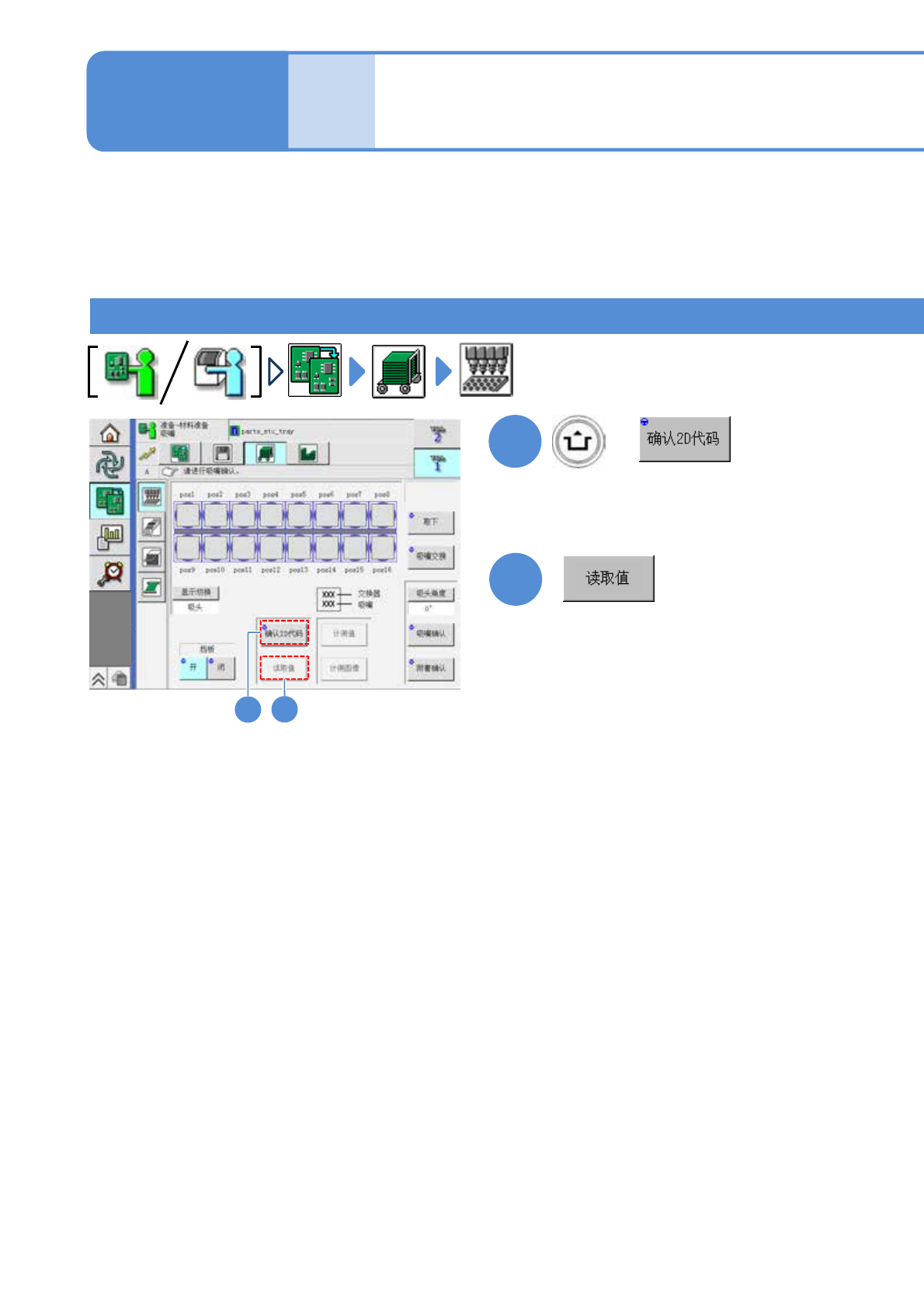

实施吸嘴2D 代码的识别，并且在画面上显示2D 代码的结果。
可通过此功能来防止吸嘴的误设置。在开始自动运转时，通过对吸嘴2D条形码进行识别，可检测吸嘴的误设置。
[2D代码识别]、[读取值] 按钮只有在选购件设定(→工程师手册 P.13-1-4)的“吸嘴2D代码识别”被设为ON时显示。
画面是以轻量16吸嘴贴装头V2为例子进行说明的，但轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2也是同样
的步骤。
1
2
2
+
(将吸嘴全部都返还到交换器上，并对交
换器上不存在的吸嘴2D代码全部都进行
识别)
(显示2D代码的识别结果)
吸嘴的更换 4
个别
准备
操作手册
3-3-2
吸嘴2D代码识别
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-8
D
E
F
A B C D E F
A
B
C

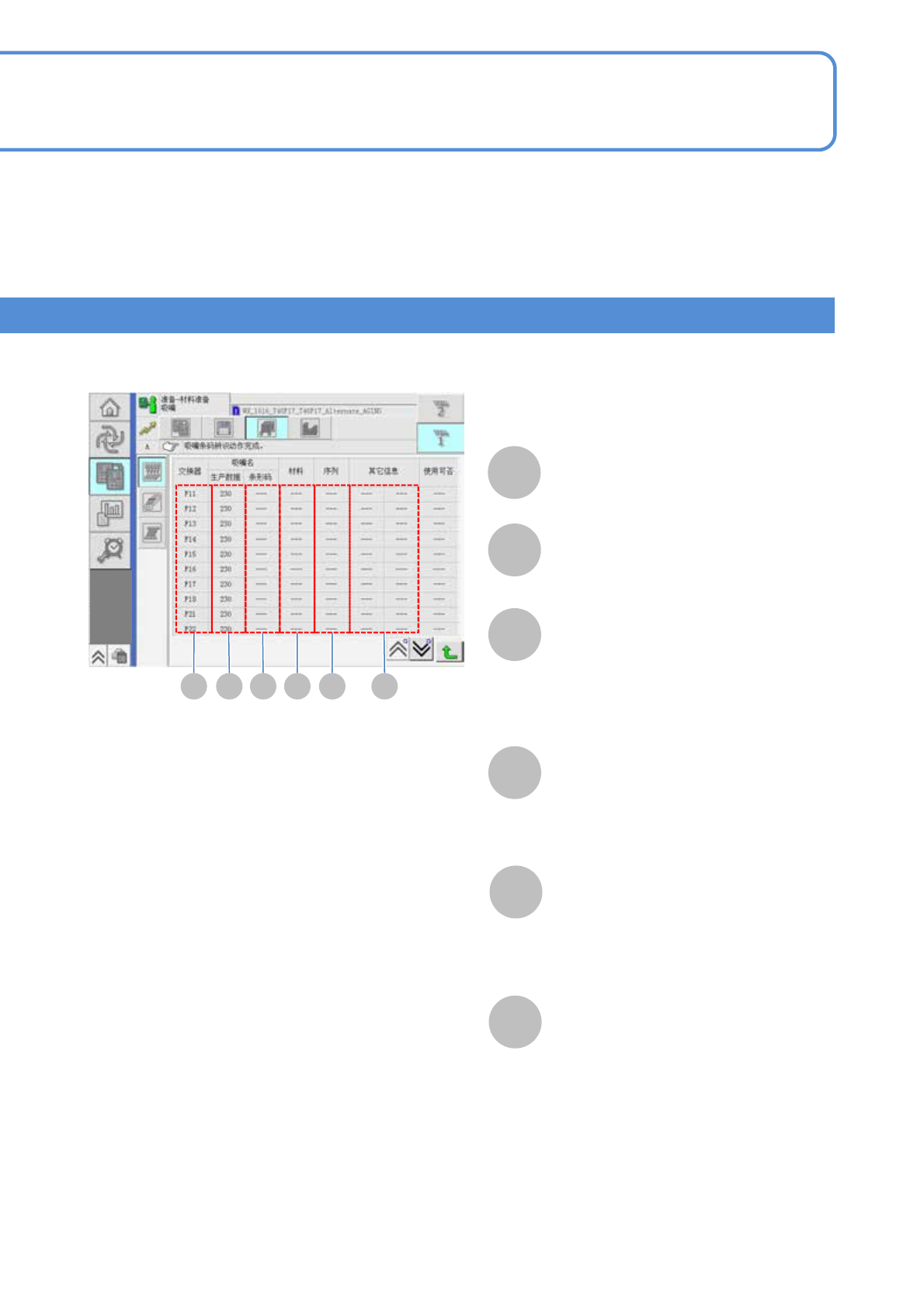

<2D代码识别结果>画面
吸嘴交换器编号
交换器
生产数据的吸嘴编号
吸嘴名 生产数据
通过条形码读取的吸嘴序号
‘---’: 未计测
读取失败
黄框: 与生产数据的吸嘴编号不同
吸嘴名 条形码
通过条形码读取的吸嘴其他信息
‘---’: 未计测
读取失败
材料
通过条形码读取的吸嘴序列
‘---’: 未计测
读取失败
序列
其他信息
通过条形码读取的吸嘴材质
‘---’: 未计测
读取失败
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-3-1
1 3
9
11
10
12
ACTIVATION
2
ACTIVATION
个别
准备

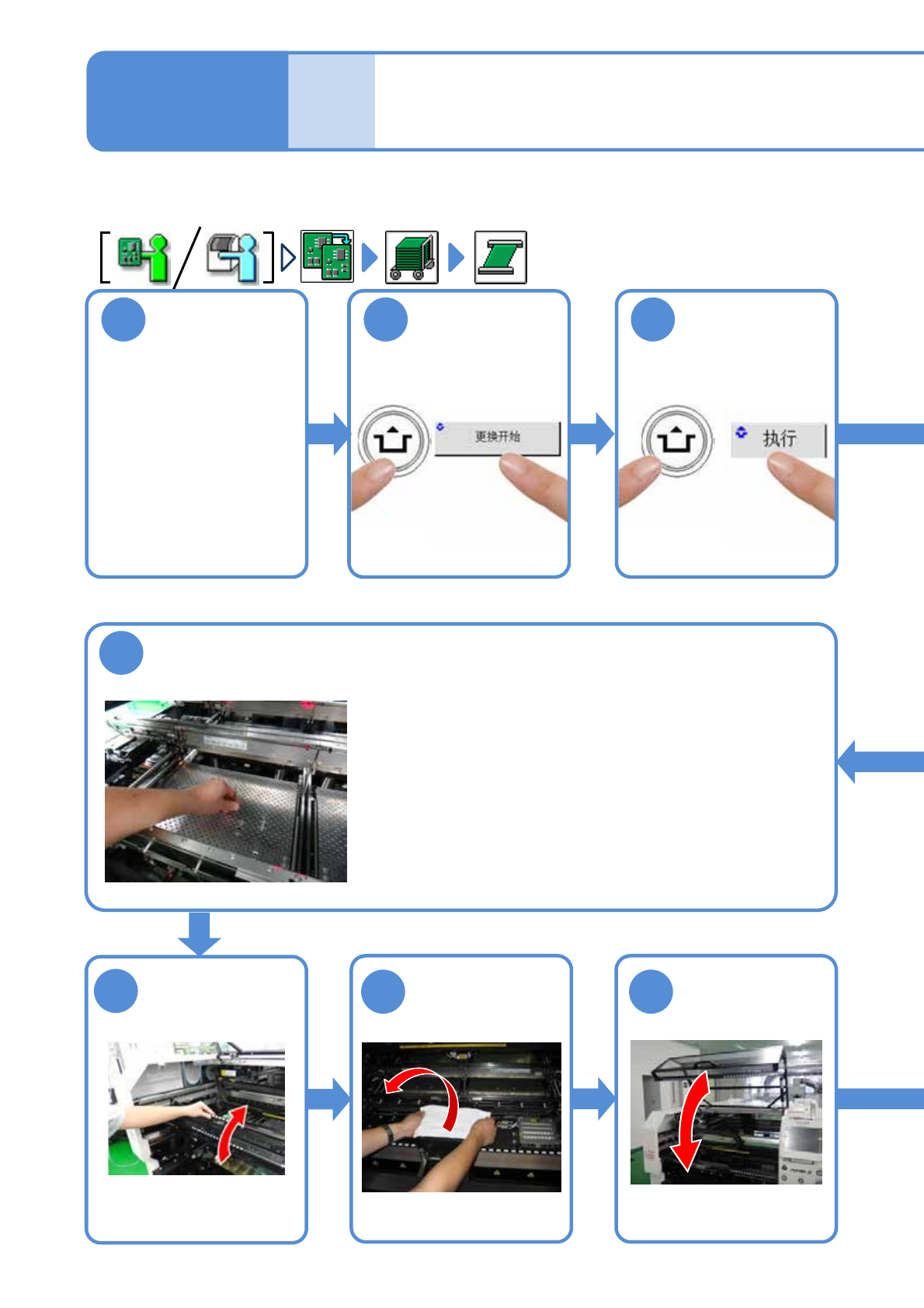

基板支撑销的安装 1
操作手册
3-3-3
选择对象的基台
卸下基板
把基板支撑销安装到基板支撑块上
●安装支撑销，要保持基板全体水平。
●注意不要碰撞到基板反面的元件。
安装供料器工作台
盖
取下棉纱布
