EJM9DC-SF-01C0 1-00 NPM-W X/WXS REAR SIDE FRONT SIDE 各部位 名称 操作开关部 1-6-2 -1 1-6-2 存取指示灯 ( 绿色 LED SD 卡插槽 ( 前侧 ) 进行各种数据的读取和写入。 主电源开关 ( 前侧 ) 电源以及空压源为 ON 或者 OFF 。 ( 主电源开关为 OFF 时，会联 锁达到气压降低 )
EJM9DC-SF-01C01-00
NPM-WX/WXS
1-6-1-2
信号塔
红色:按紧急停止开关时和错误停止时会亮灯。
黄色:材料用完时亮灯。
绿色:自动运转时亮灯。
红色:按紧急停止开关时和错误停止时会亮灯。
●上述设定，可以变更。
(→『工程师手册』P.13-1-3)
●亮灯的确认请参阅以下资料。
(→『工程师手册』P.13-1-3)
●设备出厂时是横放，设置时可以调整角度。
EJM9DC-SF-01C01-00
NPM-WX/WXS

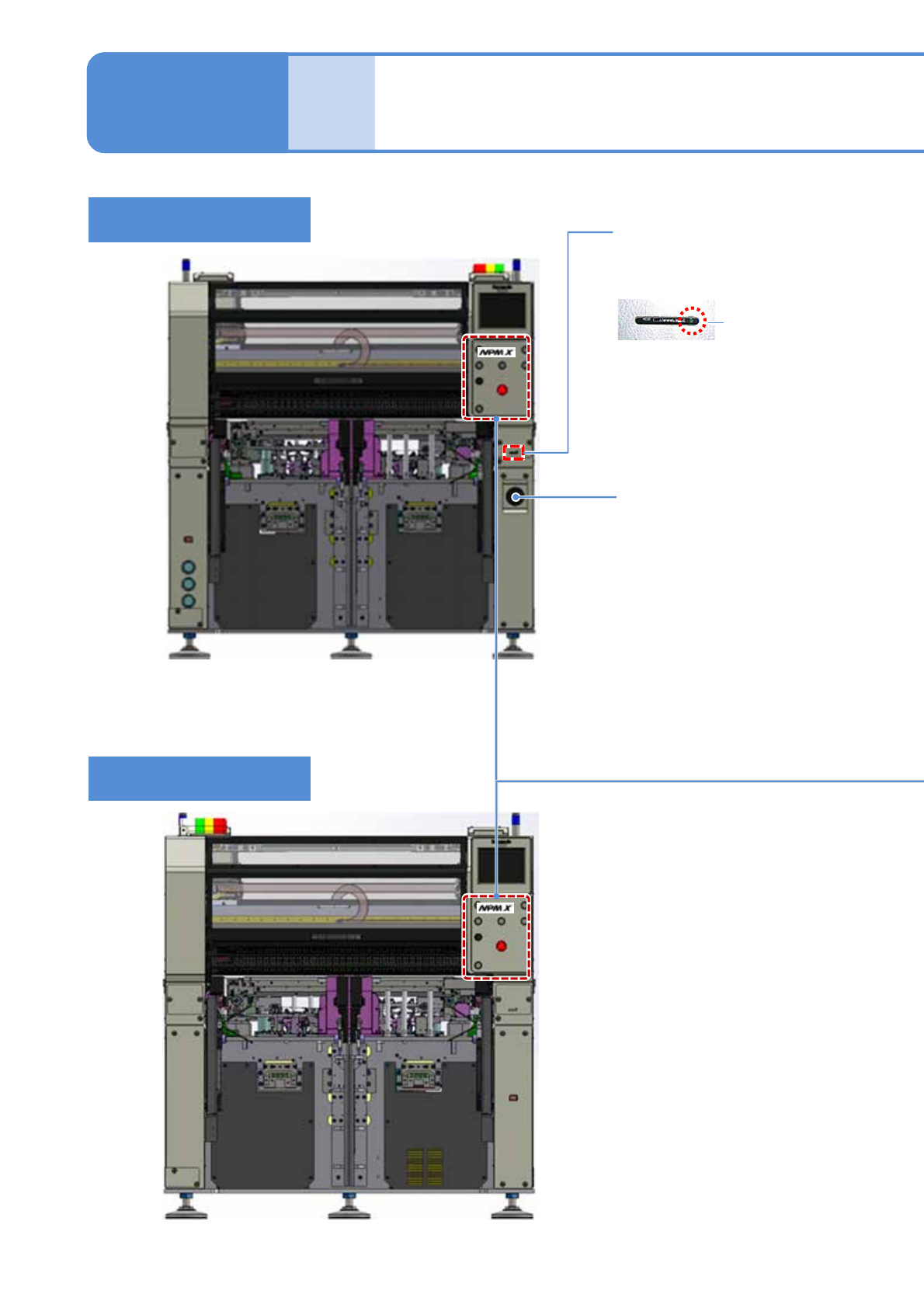

REAR SIDE
FRONT SIDE
各部位
名称
操作开关部
1-6-2-1
1-6-2
存取指示灯
(绿色LED
SD卡插槽
(前侧)
进行各种数据的读取和写入。
主电源开关
(前侧)
电源以及空压源为ON或者
OFF。
(主电源开关为OFF时，会联
锁达到气压降低)
EJM9DC-SF-01C01-00
NPM-WX/WXS
1-6-2-2
SELECT EXCHANGEEXCHANGE
STARTSTOP
OFF SERVO ON OFF SERVO ON
ACTIVATION
STOP
生产的暂时停止(单一停止)或
者停止操作。
SELECT
把前侧或者后侧面的操作开关
以及触摸屏的操作设定为有效。
●有效时亮灯。
START
开始生产。暂时停止状态时，
再启动开始生产。
●按住 键时，
按START键。
EXCHANGE
可以安装或者卸下交换台车。
●可以更换时亮灯。
●有用于A基台的和用于B基台
的。
伺服开关
马达的伺服开关设定为ON或者
OFF。
(设备启动指令的无效化)
●开始生产时，设定为ON。
●手伸入设备的可动部内操作
时，必须设定为OFF。
●有用于A基台的和用于B基台
的。
紧急停止开关
紧急停止设备。
●解除时，按顺时针方向转，
恢复原状。
(前后/后侧 共2个)
ACTIVATION
请在按下该按钮的同时、按动
使设备动作的开关或者触摸屏
上的操作按钮。
(这是为了防止危险)
紧急停止状态 解除状态
各种操作开关
进行运转开始、停止等的操作。
