NPM-W X/WXS EJM9DC-MB-06O-0 0 OFF SERVO ON 6-1-1 -5 调整气压 ( 清扫吹气压、选购件用气压、真 空破坏压 ) 1 2 3 6 8 9 7 OFF SERVO ON 工作 开始前 压力的检查 3 操作手册 6-1-1 使用工具 : 十 字螺丝刀 (No. 2) 扳手 (10 mm) 所需时间 : 5 分钟 ●清扫吹气压、选购件用气压、真空 破坏压在规定值以外时，请调整 。 卸下交换台车 …
NPM-WX/WXS EJM9DC-MB-06O-00
6-1-1-4
NPM-WX/WXS EJM9DC-MB-06O-00
OFF SERVO ON
6-1-1-5
调整气压 (清扫吹气压、选购件用气压、真空破坏压)
1
2
3
6
8
9
7
OFF SERVO ON
工作
开始前
压力的检查 3
操作手册
6-1-1
使用工具: 十字螺丝刀 (No. 2) 扳手 (10 mm) 所需时间: 5 分钟
●清扫吹气压、选购件用气压、真空破坏压在规定值以外时，请调整。
卸下交换台车
(→P.2-4)
安装本体前侧的安全盖
●拧紧螺丝
●螺丝:4个
安装交换台车
(→P.2-4)
NPM-WX/WXS EJM9DC-MB-06O-00
4
5
6-1-1-6
a
b
c

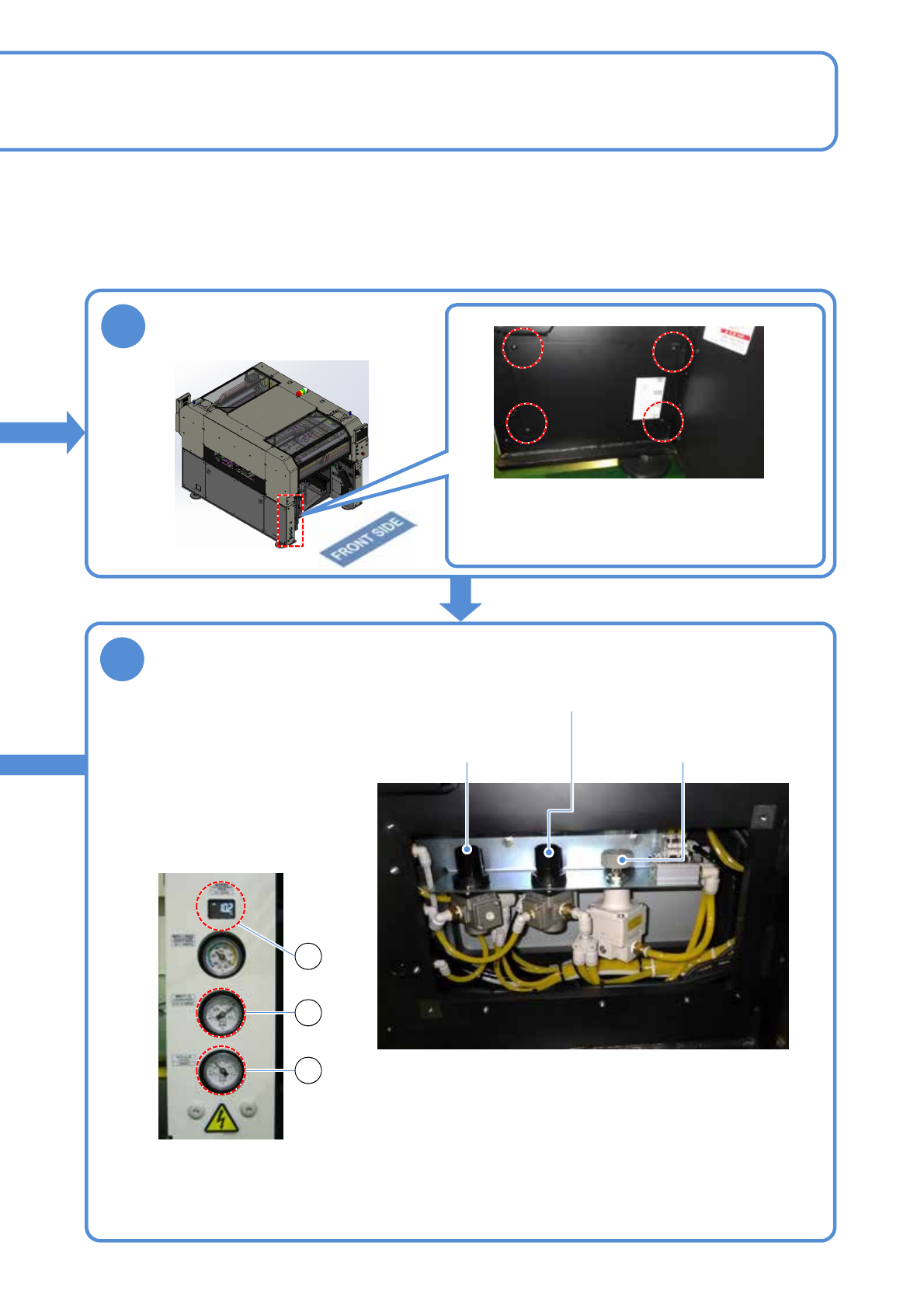

卸下主体前侧的内侧盖
●卸下螺丝
●螺丝: 4 个
调整到规定值范围内
●调节器旋钮的操作方法
1: 向上拉起旋钮。
2: 转动旋钮调整。
3: 压下旋钮。
(b)清扫吹气压用
调节器旋钮
(a)真空破坏用
调节器旋钮
(c)选购件气压用
调节器旋钮
(a)真空破坏压
(8~12 kPa)
(b)清扫吹气压
(0.13 ~ 0.14 MPa)
(c)选购件用
(0.4 MPa)
