8-1-9 -4
NPM-WX/WXS EJM9DC-MB-08O-00
Φ15
28
6
●双轨模式
(单轨传送带规格)
●双轨模式
(双轨传送带规格)
8-1-9-3
750
21
350
400
315
296
单位:mm
21
296
●单轨模式
750
21 21
350
400
单位:mm
基板流向
750
21
350
400
315
296
单位:mm
21
296
基板流向
规格
支撑销自动更换 2
操作手册
8-1-9

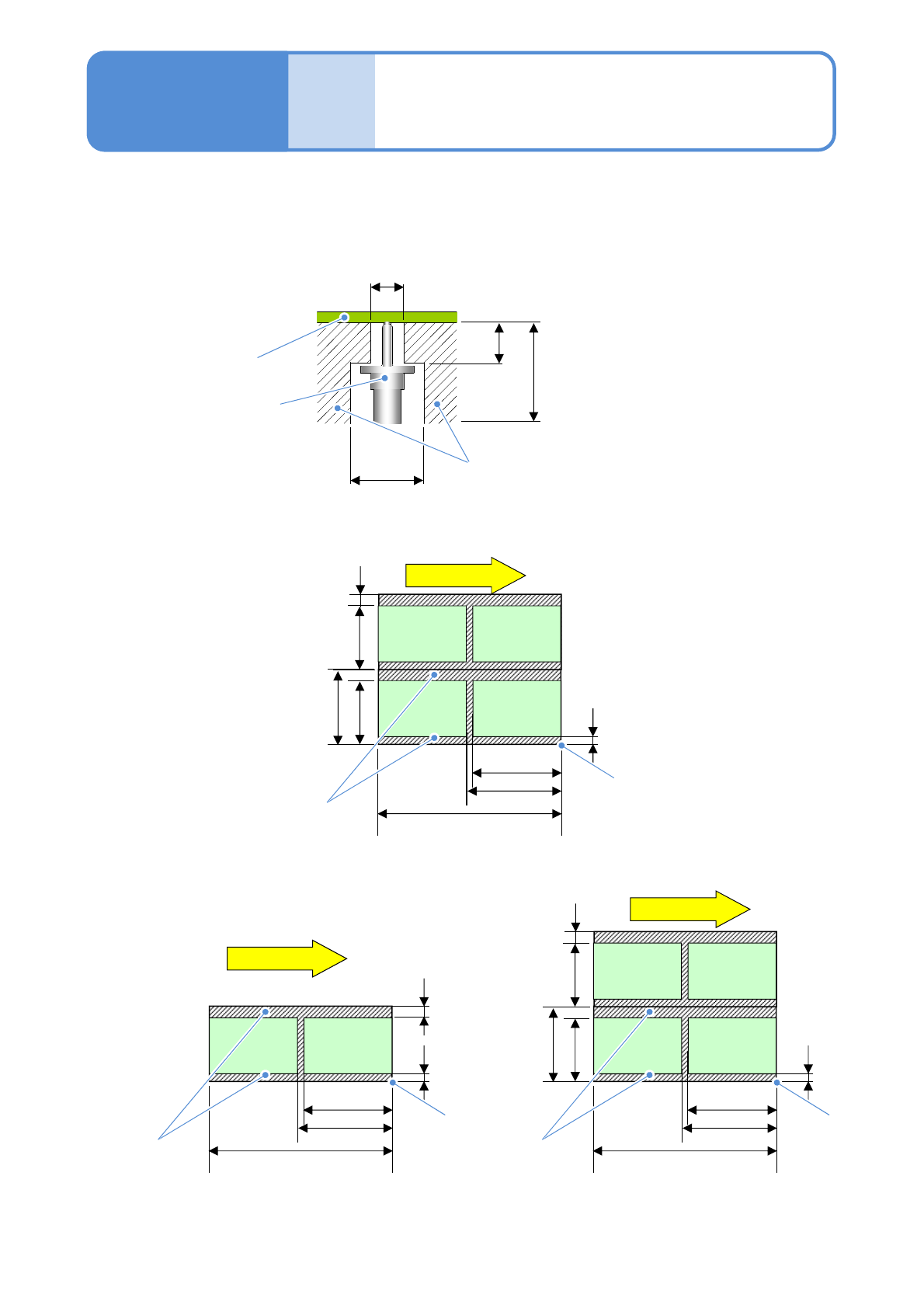

■支撑销 (自动更换用) 的配置位置条件
支撑销 (自动更换用) 和元件之间需要保持下述尺寸以上的距离。(单位: mm)
基板
支撑销 (自动更换用)
8(基板必须没有缝隙)
可能有元件的区域
■支撑销 (自动更换用) 的配置范围 (靠基板外侧的尺寸 单位: mm)
基板流向
不可配置支撑销的范围
不可配置支撑销的范围
不可配置支撑销的范围
基准
基准
基准
可配置范围不包括上图的外形线。
8-1-9-4
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-10-1
单体设备
A
B
A
B
B
B
パス
A
A
パス
B
A
A
B
B
A
A
B
B

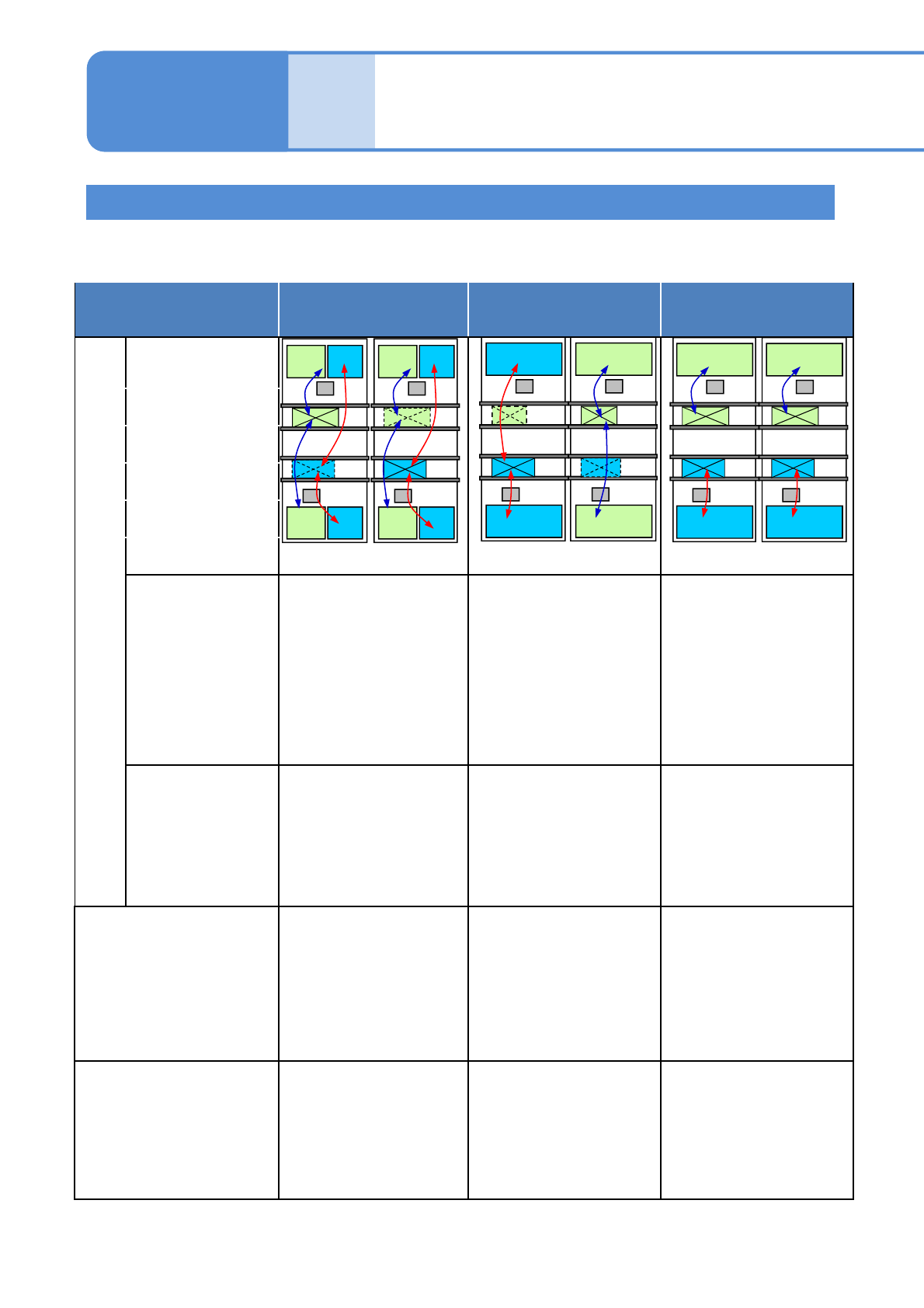

交互实装模式
交互前 (后) 实装模式
独立实装模式
概
要
NPM-WX
贴装头交互动作，进
行生产。
各贴装头针对前后轨
道的基板进行生产。
贴装头交互进行动作，
完成了对象轨道的生
产后，再生产其他轨
道的基板。
使用前后的贴装头，
只生产前 (后) 轨道的
基板，而通过后 (前)
轨道的基板。
各贴装头针对各轨道
的生产基板，进行独
立的生产。
前贴装头:
前轨道的生产
后贴装头:
后轨道的生产
NPM-WXS
使用前后的供给部进
行生产。
针对前后轨道的基板
进行生产。
对象轨道的生产完成
后，进行其他轨道的
生产。
使用前后的供给部，
仅仅进行前(后)轨道
的基板的生产，而使
后(前)轨道的基板通
过。
NPM-WXS不适用。
特征
将基板搬送损失降至
最小限。
能够开始、停止每个
轨道的生产。
能够开始、停止每个
轨道的生产。
由于是贴装头交互动
作，所以没有贴装头
的待机(等待对面贴装
头的动作)，所以能提
高生产效率
*1）
机种切换
停止设备后，进行各
轨道的机种切换。
能够在基板通过过程
中，对停止中的轨道
实施机种切换 (生产
数据切换或更换台车)。
能够切换单侧在生产
中处于停止状态的轨
道的机种 (切换生产
数据或更换台车)。
规格
实装模式 1
操作手册
8-1-10
在双轨模式下，根据所编制的数据，可分为交互实装模式与独立实装模式。
实装模式可以分别对各基台进行设定。 以下是以基台为单位的说明。
通过
通过
