NPM-W X/WXS EJM9DC-MB-04O-0 0 4-2-9 -1 1 A B C C A 2 B 1 D D 供料器的吸着监视器 生产 信息 操作手册 4-2-9 可以确认各供料器地址的元件信息。 各供料器的吸着信息 ( → P.4-2-1 -8 ) ● ● ● ● ● 倾向 显示错误率的增减倾向。 : 超级上升倾向 : 上升倾向 : 不变 : 超级下降倾向 : 下降倾向 显示前后画面。 错误的合计，以及错误的项目 ( → …
NPM-WX/WXS EJM9DC-MB-04O-00
4-2-8-2
A
B
C
D
E
F
D
B C E F
1
A
(显示错误的详细信息)
X [mm]/Y [mm]
发生错误的坐标。
趟
发生错误时，供料器和基板之间的往返
次数。
PCB
发生错误的往返工序内的贴装顺序。
●基板是1片时
显示为0。
●基板是2片时
0: 第1片基板 1: 第2片基板。
判定値
真空错误判定値。
(8BIT色彩显示)
返回原来画面。
实测值
真空实测值。
(8BIT色彩显示)

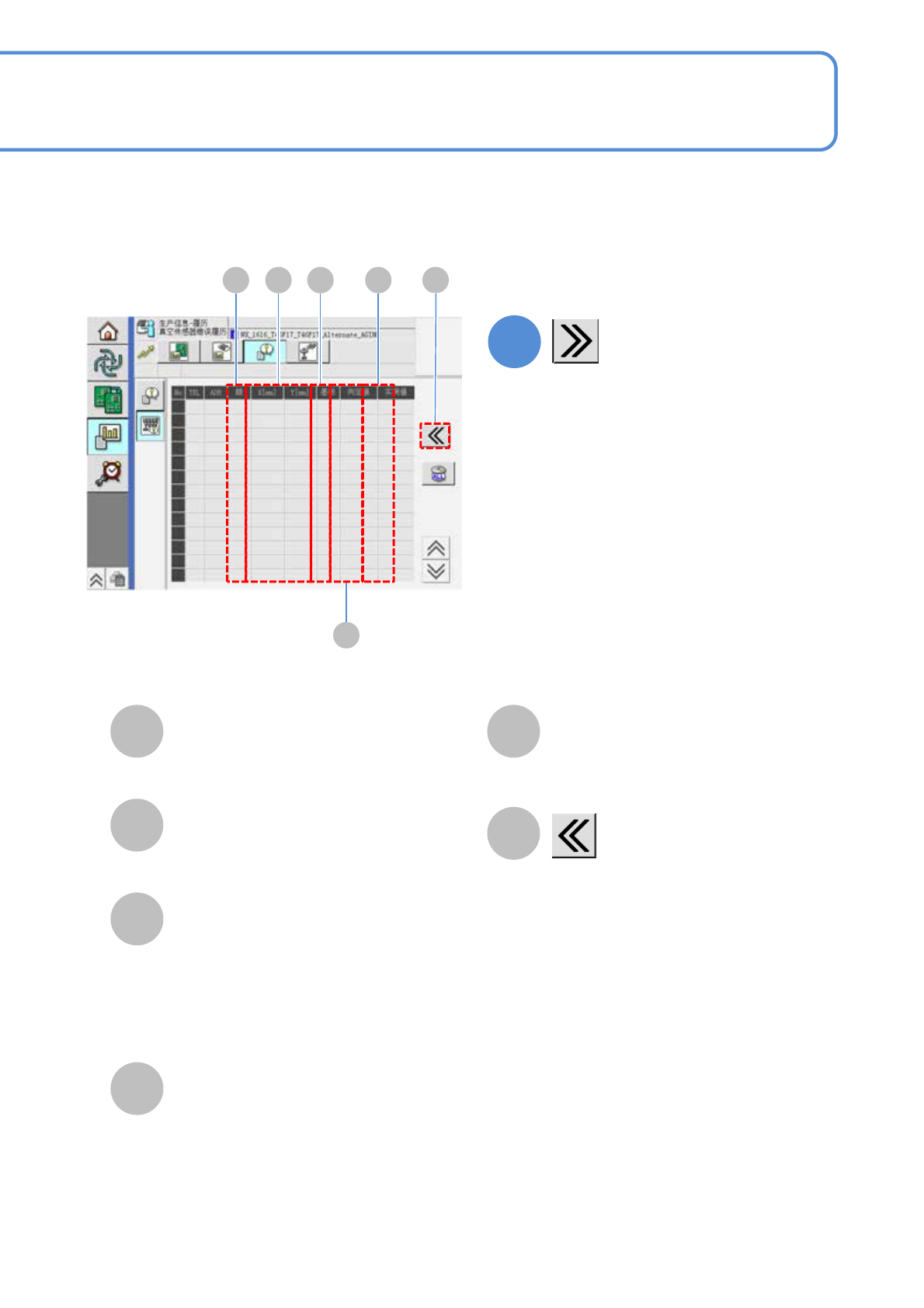

NPM-WX/WXS EJM9DC-MB-04O-00
4-2-9-1
1
A
B
C
C
A
2
B
1
D
D

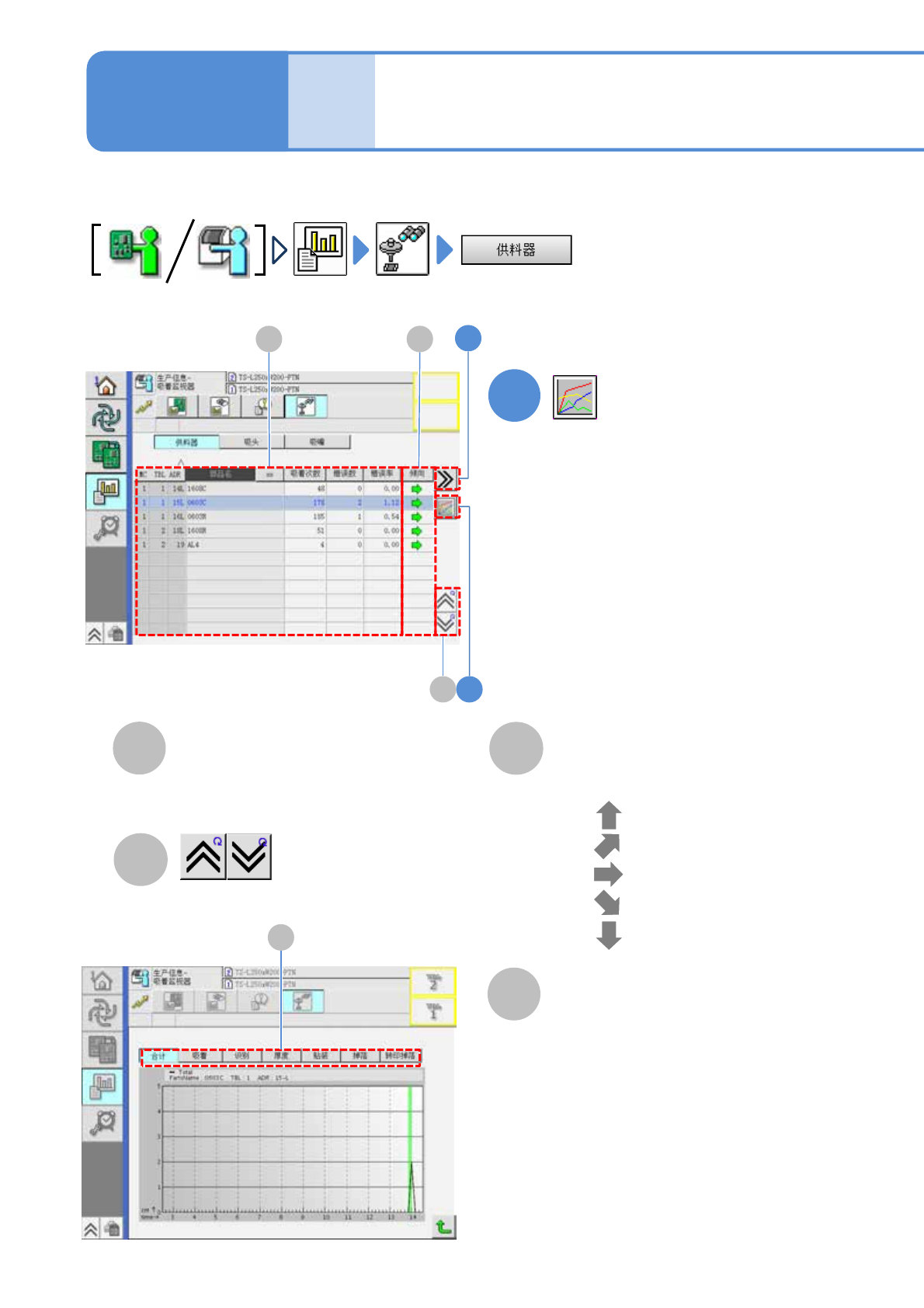

供料器的吸着监视器
生产
信息
操作手册
4-2-9
可以确认各供料器地址的元件信息。
各供料器的吸着信息
(→P.4-2-1-8)
●
●
●
●
●
倾向
显示错误率的增减倾向。
: 超级上升倾向
: 上升倾向
: 不变
: 超级下降倾向
: 下降倾向
显示前后画面。
错误的合计，以及错误的项目
(→P.4-2-3-2)
(显示元件的错误次数的图表)
●所选择的供料器，1小时发生的错误
次数显示在图表。
竖轴: 错误次数
横轴: 时间
●选择错误合计或者错误的项目，可
以切换图形表示。
NPM-WX/WXS EJM9DC-MB-04O-00
4-2-9-2
A
B
C
2
A
B
C

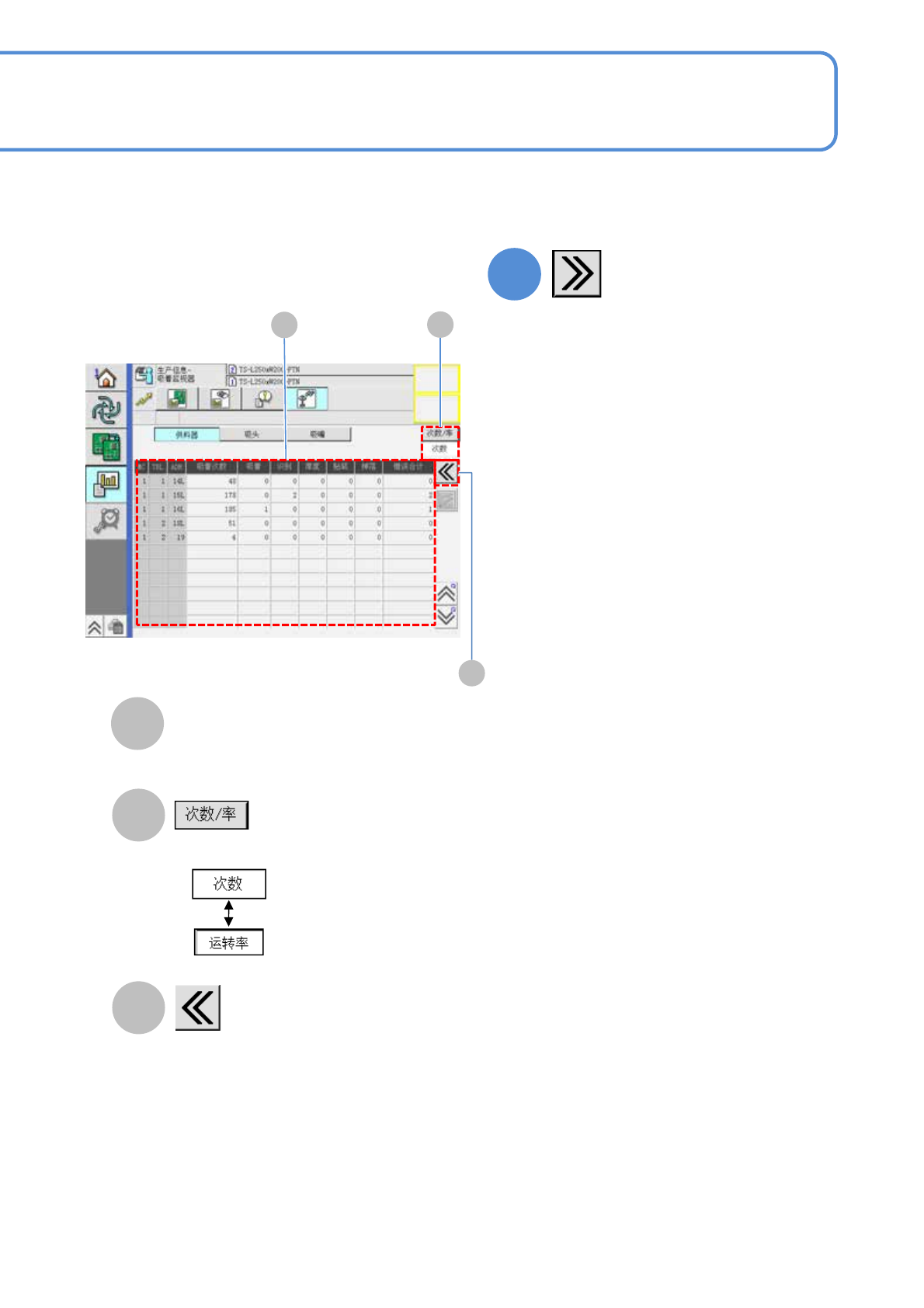

(显示错误的详细信息)
各供料器的吸着信息
(→P.4-2-1-8)
返回原来画面。
选择表示的种类。
