NPM-W X/WXS EJM9DC-MB-07O-0 0 5 7 2 3 7-5 8 1 6 4 操作手册 7-5 遮光板 OFF SERVO ON 玻璃盖的清扫 ( 多功能识别照相 机 V2) 对多功能识别照相机 V2 的玻璃盖的清扫进行说明。 使用工具 : 棉纱布等 所需时间 : 10 分钟 ( 前侧 和后侧合计的时间 ) 卸下交换台车 ( → P.2-4) 除去玻璃盖上的灰尘 玻璃盖 ●请注意勿使遮光板变形。 ( 如果变形，是造…
NPM-WX/WXS
EJM9DC-MB-07O-00
ACTIVATION
7-4-4
17
注意
●清扫基板支撑块时，请同时确认支撑销的状态。
(如果支撑销尖端部留有助焊剂时，请使用棉纱布擦拭。)

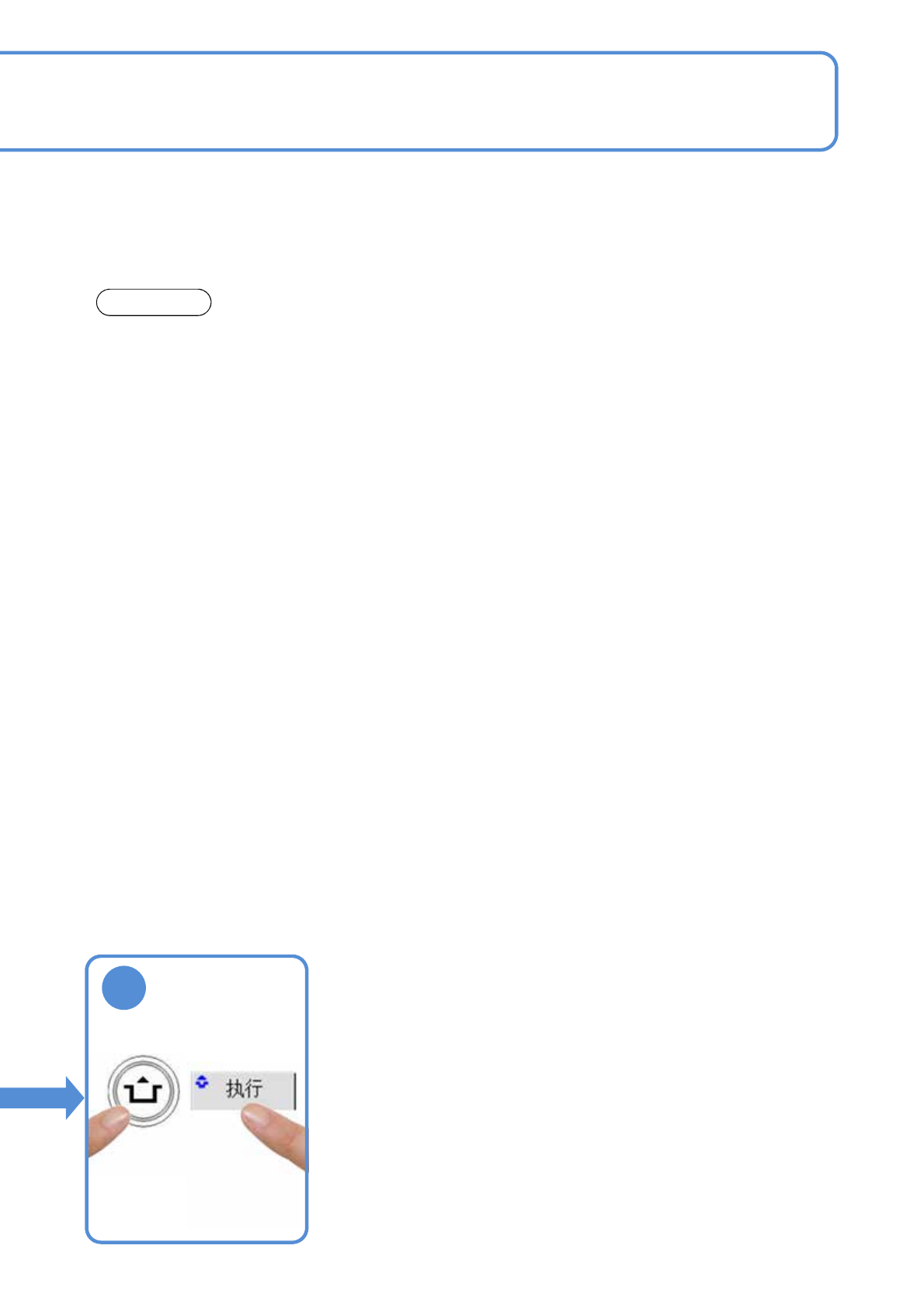

确认提示
(确认基板支撑块下降到
原点)
NPM-WX/WXS
EJM9DC-MB-07O-00
5
7
2
3
7-5
8
1
6
4
操作手册
7-5
遮光板
OFF SERVO ON

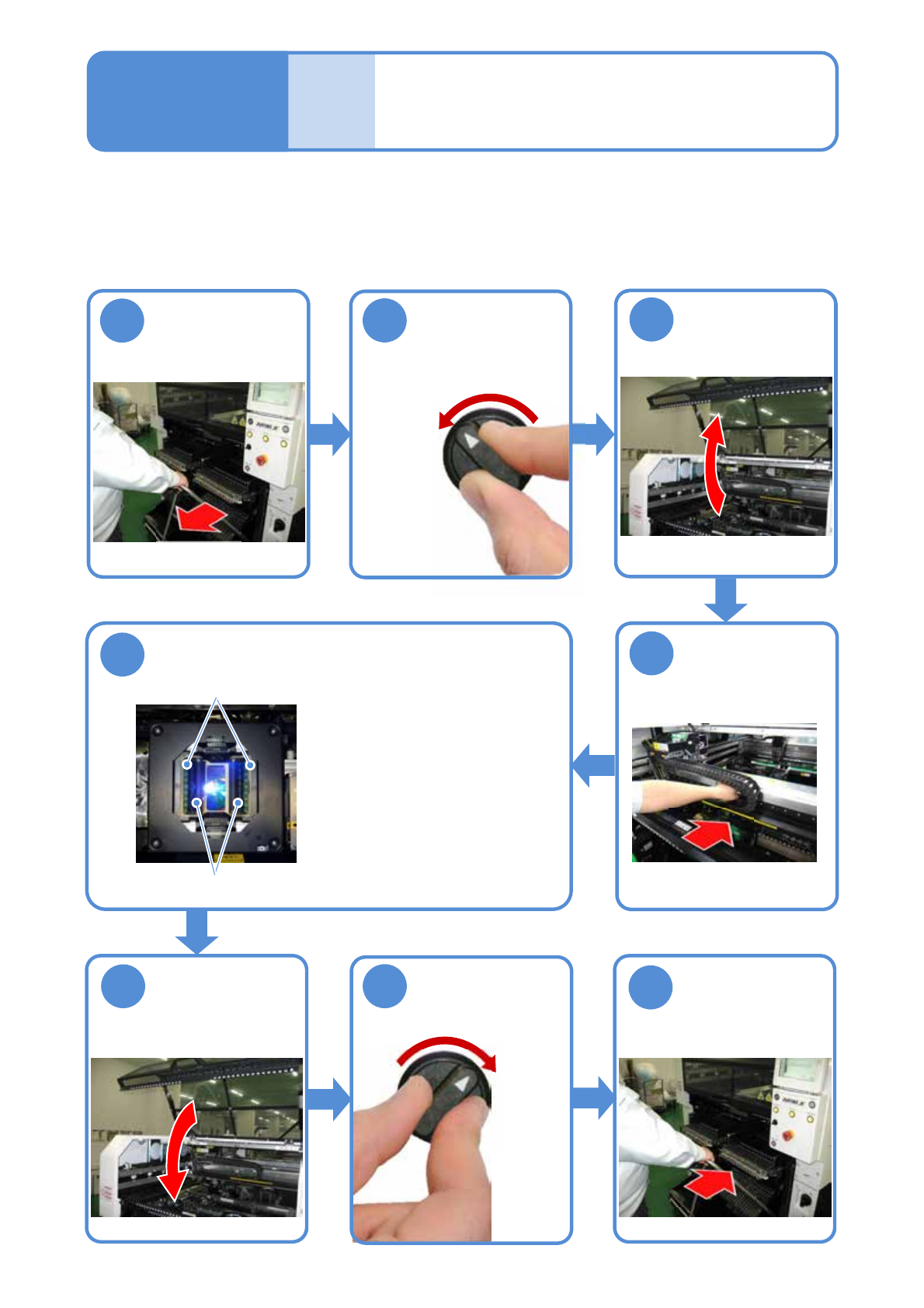

玻璃盖的清扫
(多功能识别照相机V2)
对多功能识别照相机V2的玻璃盖的清扫进行说明。
使用工具: 棉纱布等 所需时间: 10 分钟 (前侧和后侧合计的时间)
卸下交换台车
(→P.2-4)
除去玻璃盖上的灰尘
玻璃盖
●请注意勿使遮光板变形。
(如果变形，是造成识别错误
的原因。)
●注意不要损伤玻璃盖表面，
使用柔软棉纱布进行清扫。
(如果有损伤，会有可能无
法正常进行摄像。)
将X臂推向内侧
安装交换台车
(→P.2-4)
OFF SERVO ON
NPM-WX/WXS
EJM9DC-MB-07O-00
OFF SERVO ON
7-6
操作手册
7-6
1
2
4
5
3
OFF SERVO ON

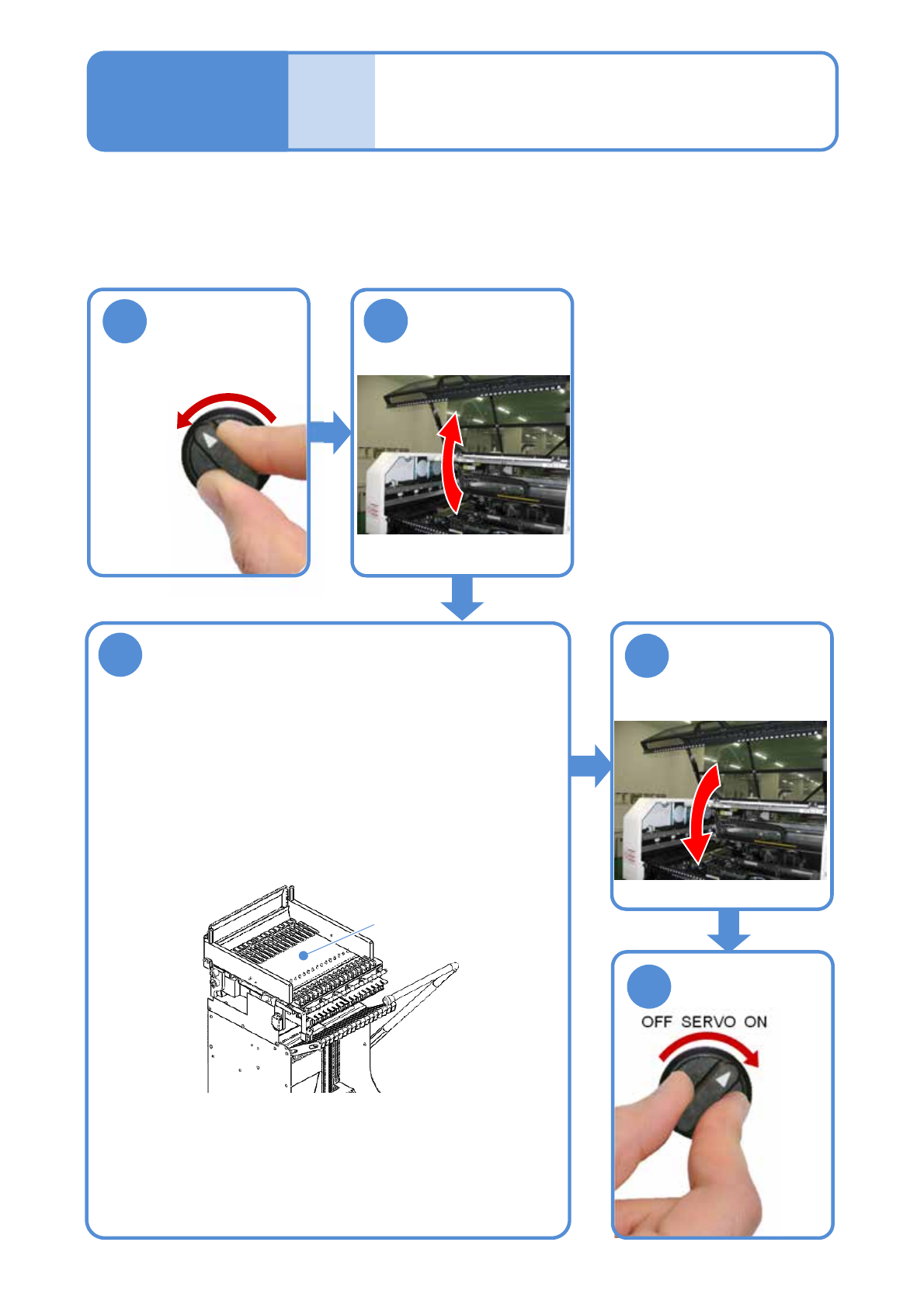

供料器工作台的清扫
(交换台车: 选购件)
对交换台车的供料器工作台的清扫进行说明。
使用工具: 吸尘器、毛刷等 所需时间:1个部位大致15 分钟
供料器工作台
●取下供料器后进行清扫。
(否则会导致交换台车变形)
●使用吸尘器、毛刷等对供料器工作台进行清扫。
●清扫时请勿使用气枪。
(灰尘等可能飞散到机器内部而造成贴装质量或者机器故障。)
●清扫结束后，请关闭供料器工作台盖。
打开供料器工作台盖，清扫供料器工作台
