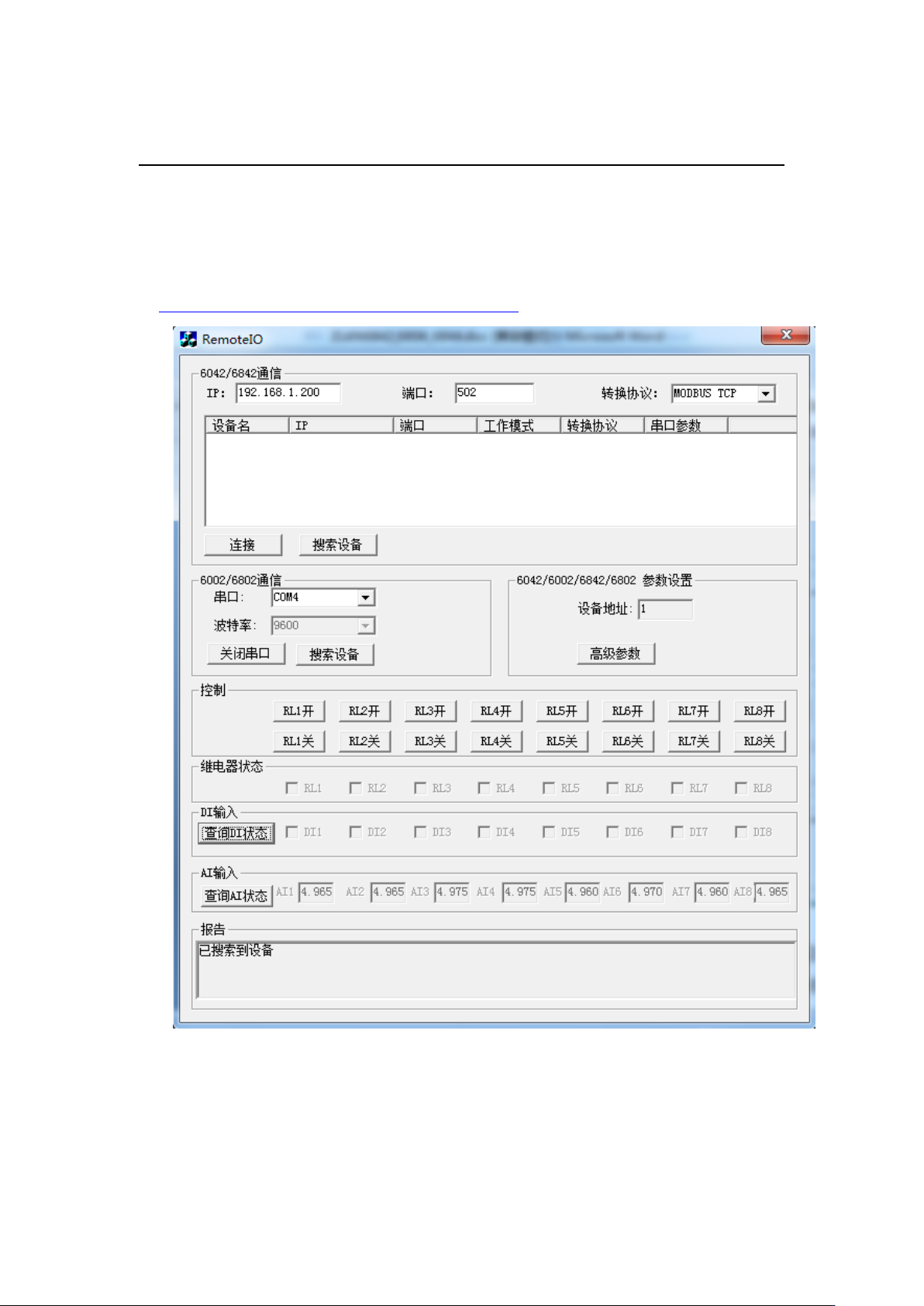

上海卓岚信息科 技有限公司 T el:(021)64325189 http://ww w .zl m cu.com 6. 功能测试 1. 测试 软件功能 RemoteIO 软 件 是 用 于 测 试 以 及 配 置 6802 的 工 具 软 件 （ http://www .zlmcu.com/download/RemoteIO.zip ） ，如图 7 界面所示。 图 7 测试软件 软件分为 5 部分。 第一部分为 6842 远程 IO …
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
30008
7
04
8 号 AI 值
只读
ZLAN6842/ ZLAN6802/ ZLAN6844 采用 MODBUS 的通用协议来与上位机的
软件进行信息传递，目前支持：读单线圈组指令、强置单线圈指令、读输入寄
存器指令。
1、 读单线圈组指令 0x01
字节数
1
1
1
1
1
1
1
1
名称
设备
地址
指令类
型
起始地址
高
起始地址
低
长度
高
长度
低
CRC
高
CRC
低
例如：发送-> 01 01 00 00 00 08 3d cc
返回-> 01 01 01 80 50 28
2、 读输入寄存器指令 0x04
字节
数
1
1
1
1
1
1
1
1
名称
设备地
址
指令类
型
起始地址
高
起始地址
低
长度
高
长度
低
CRC
高
CRC
低
例如：发送-> 01 04 00 00 00 08 f1 cc
返回-> 01 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 03 b4 55 ab
3、 强置单线圈指令 0x05
字节
数
1
1
1
1
1
1
1
1
名称
设备地
址
指令类
型
起始地址
高
起始地址
低
长度
高
长度
低
CRC
高
CRC
低
例如：发送-> 01 05 00 10 ff 00 8d ff
返回-> 01 05 00 10 ff 00 8d ff
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
参数设置，第 5 部分为报告区。
2. 6842 以太网控制

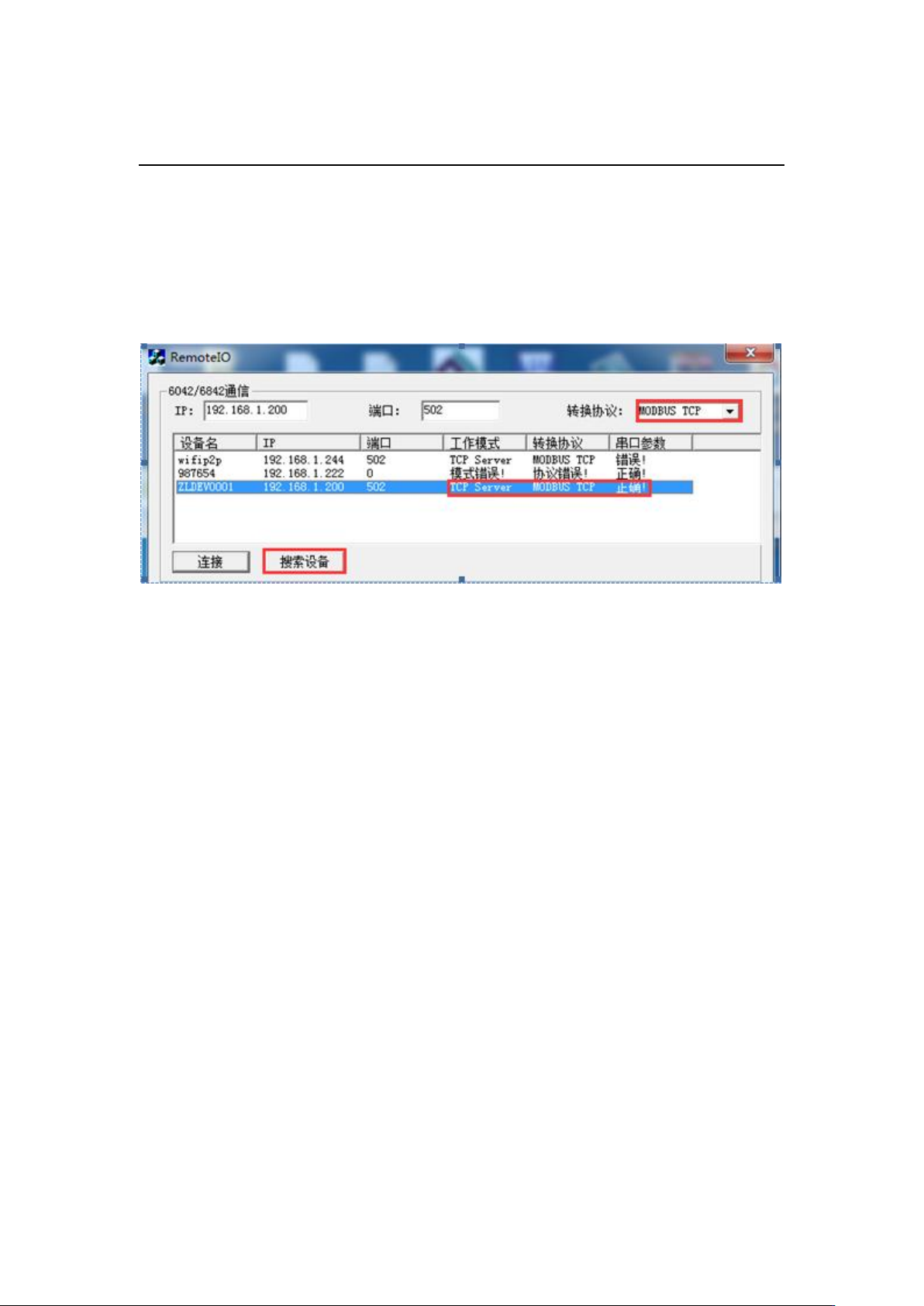

首先将 6842 通过网线接入局域网，如所示，点击“搜索设备”按钮可以搜
索到局域网内的 6842 设备。
图 8 搜索
可以看到列表栏中出现了一些设备，这里 ZLDEV0001 是 6842 远程控制器。后
面的内容分别为 IP 地址，端口号，工作模式，转换协议，串口参数。这里要强
调的是，设备的工作模式一定是 TCP Server 模式，转换协议为 Modbus RTU（即
无协议）或者 Modubs TCP 需要与软件右上角的转化协议（Modbus TCP）一致，
如果不一致需要用 zlvircom（http://www.zlmcu.com/download/ZLVirCom.zip）进
行配置。
