上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
软件
上层协议：
MODBUS TCP/ MODBUS RTU
底层通讯：
以太网，RS485，Wifi
继电器传输速度(即响应时间)
ZLAN6842/ ZLAN6802：<30ms
AI 输入形式
电流输入：4~20mA
电压输入：0~5V，0~10V
电阻输入：0~10K，电阻型的温湿度传感器等
功耗（继电器非吸合状态）
ZLAN6802： <12mA@24V
ZLAN6842： <92mA @24V
ZLAN6844/6844N <220mA @24V
环境要求
操作温度：
-40~85℃
储存温度：
-45~165℃
湿度范围：
5~95%相对湿度
4. 硬件说明
ZLAN6842/ ZLAN6802/ ZLAN6844 数据采集器的正视图如图 4 所示.
面板灯：从左到右，从上到下分别为：
1．ACT：通信活动指示灯。如果为绿色，表明设备有从 RS485/以太网/WIFI
接收到指令，但是并不表明指令正常被识别；如果出现蓝色，表明收到
的指令被正确识别，且指令已经返回给发送端。
2．PWR：电源指示灯。
3．Wifi Link：专为 ZLAN6844 设置的 Wifi 指示灯，其它型号无效。绿色闪
烁表明 Wifi 已经工作；蓝色表明 wifi 已经建立连接。
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
4．Link：连接指示灯，绿色表明以太网线连接上；蓝色表明上位机已经和
该设备建立了 TCP 连接，可以进行数据通信了。
5．DI1～DI8：绿色分别表明 DI1～DI8 输入为低电平或者闭合状态。
6．DO1～DO8：绿色分别表明 DO1～DO8 输出为继电器闭合状态。
图 4 面板灯
ZLAN6842/ ZLAN6802/ ZLAN6844 上面侧接口如图 4、图 5 所示：
图 5 上面测接口
接线端子
功能
RJ45
10M/100M 以太网接口，可以通过 TCP/IP 进行远程 IO 控制，如果为
ZLAN6802 型号此接口无效。
DC
DC 插头式电源输入，供电电压 9～24V
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
电源端子
接线端子式电源输入，供电电压 9～24V，和 DC 端子二选一
RS485 B 和 A
RS485 控制接口的 A 和 B 端
GND
干节点输入时，将此端子和 DI1～DI8 之间跨接开关，可以采集到开关状态。
DI1～DI8
8 路开关量输入
AI1～AI4
4 路 0～5V 电压量输入
AI5～AI8
4 路 4～20mA 电流量输入
OUT
测试输出点，可以输出 5V 电平，用于 AI1～AI8 的测试用途。

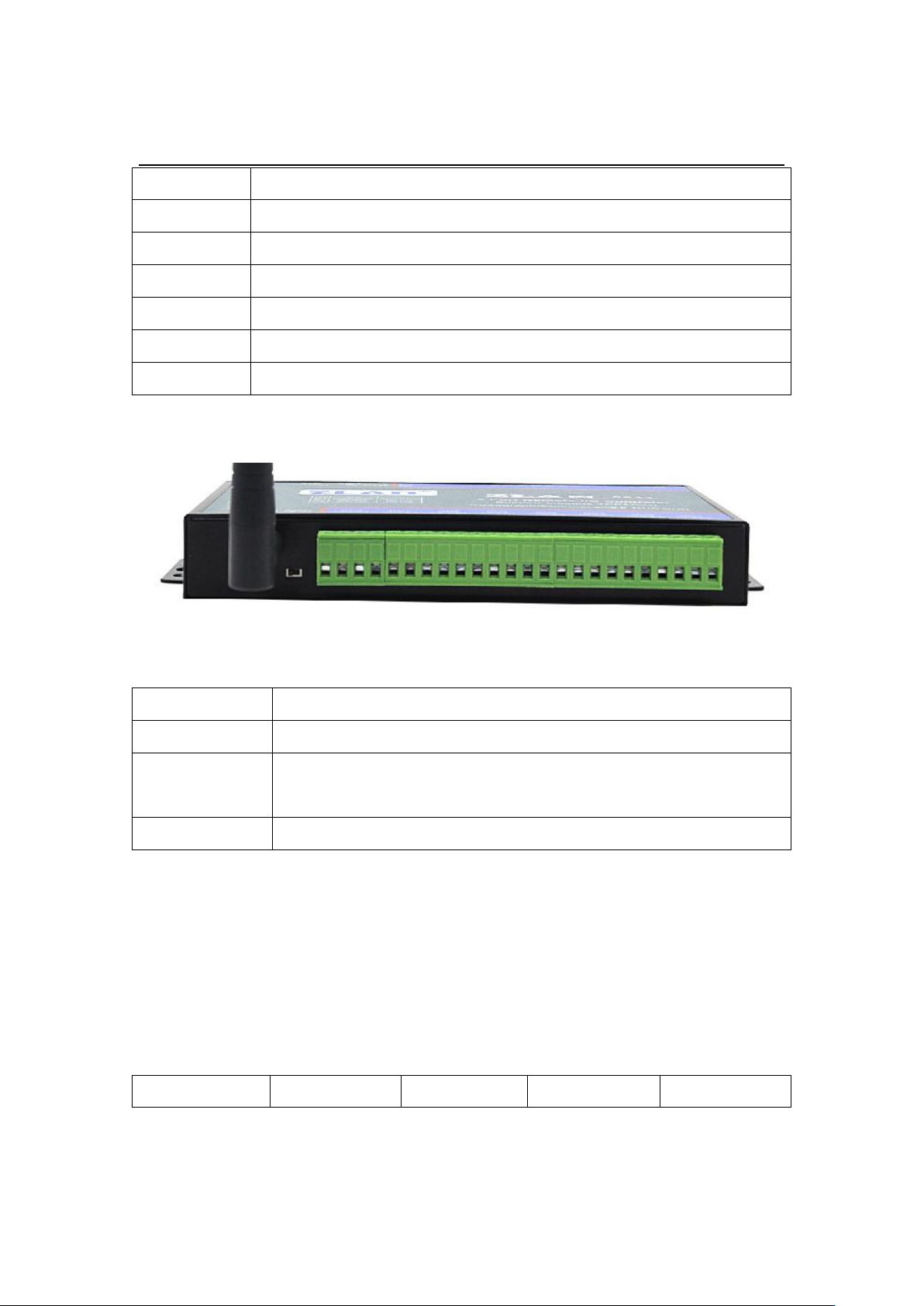

ZLAN6842/ ZLAN6802/ ZLAN6844 另下面侧接口如图 4、图 6 所示：
图 6 下面测接口
接口
功能
Wifi ANT
ZLAN6844 型号的 wifi 天线接口，其它型号该接口无效
Reset
拨到 On 位置停留 3 秒以上，可以将设备 IP 地址复位为默认的
192.168.1.254。
DO8～DO1
R 和 L 分别表示继电器的 2 个触点，这里表示 8 路继电器输出。
5. 软件说明
ZLAN6842/ ZLAN6802/ ZLAN6844 使用标准的 Modubs TCP 和 Modubs RTU
协议，其 MODBUS 寄存器表如下：
表 1. DI 寄存器表
寄存区地址
通道
指令码
描述
属性
