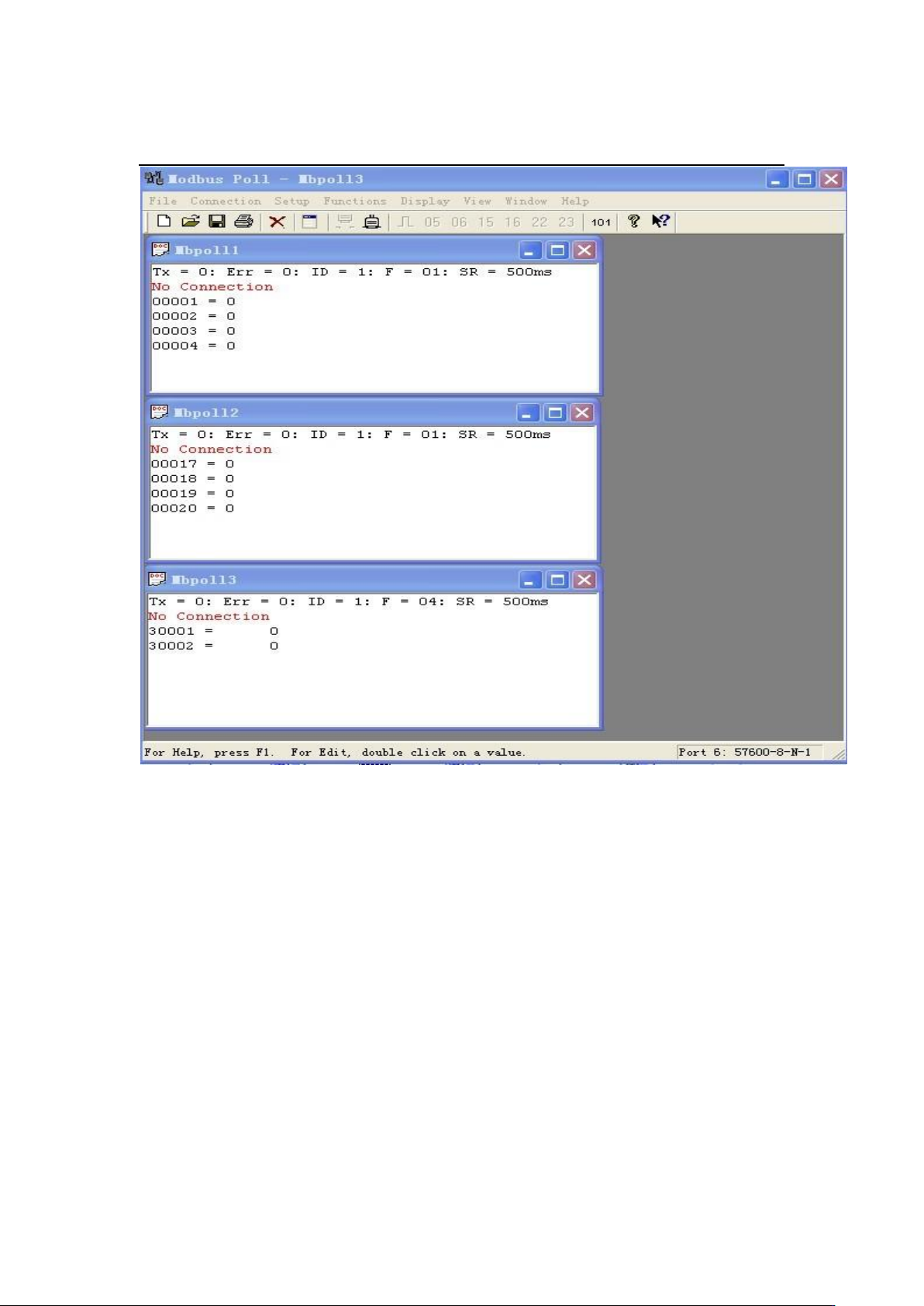

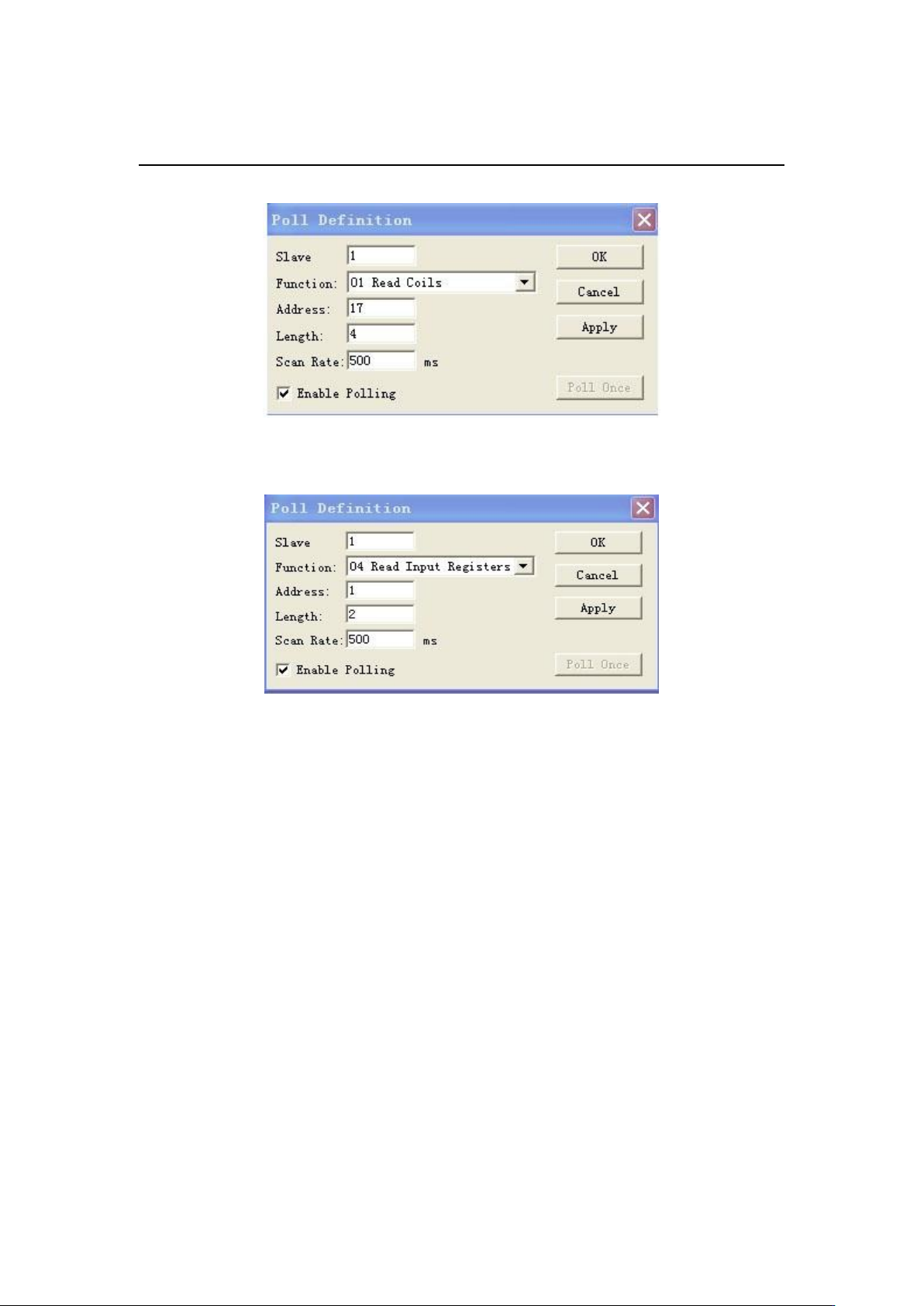

上海卓岚信息科 技有限公司 T el:(021)64325189 http://ww w .zl m cu.com 然后再新建一个 POLL2 并配置，来查询和控制 DO 如图 19 所示： 图 19 然后再新建一个 POLL3 并配置，来查询和控制 AI 如图 20 所示： 图 20 以上操作完成后将看到以下如图 21 ：
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
可以有 2种方式和 6842 通信，分别为虚拟串口和 Modbus TCP。用 Modubs TCP
方式时，上位机软件作为 Modbus TCP 的主站去查询 6842 的相应 Modubs 寄存
器地址即可，6842 的转化协议参数配置为“Modbus TCP 转 RTU”；用虚拟串口
方式时，上位机软件使用 Modbus RTU 协议打开由 ZLVircom 创建的虚拟串口，
通过虚拟串口直接和 6842 通信。用 ZLVirCom 软件配置 ZLAN6842 的方法参考
《联网产品使用指南》。

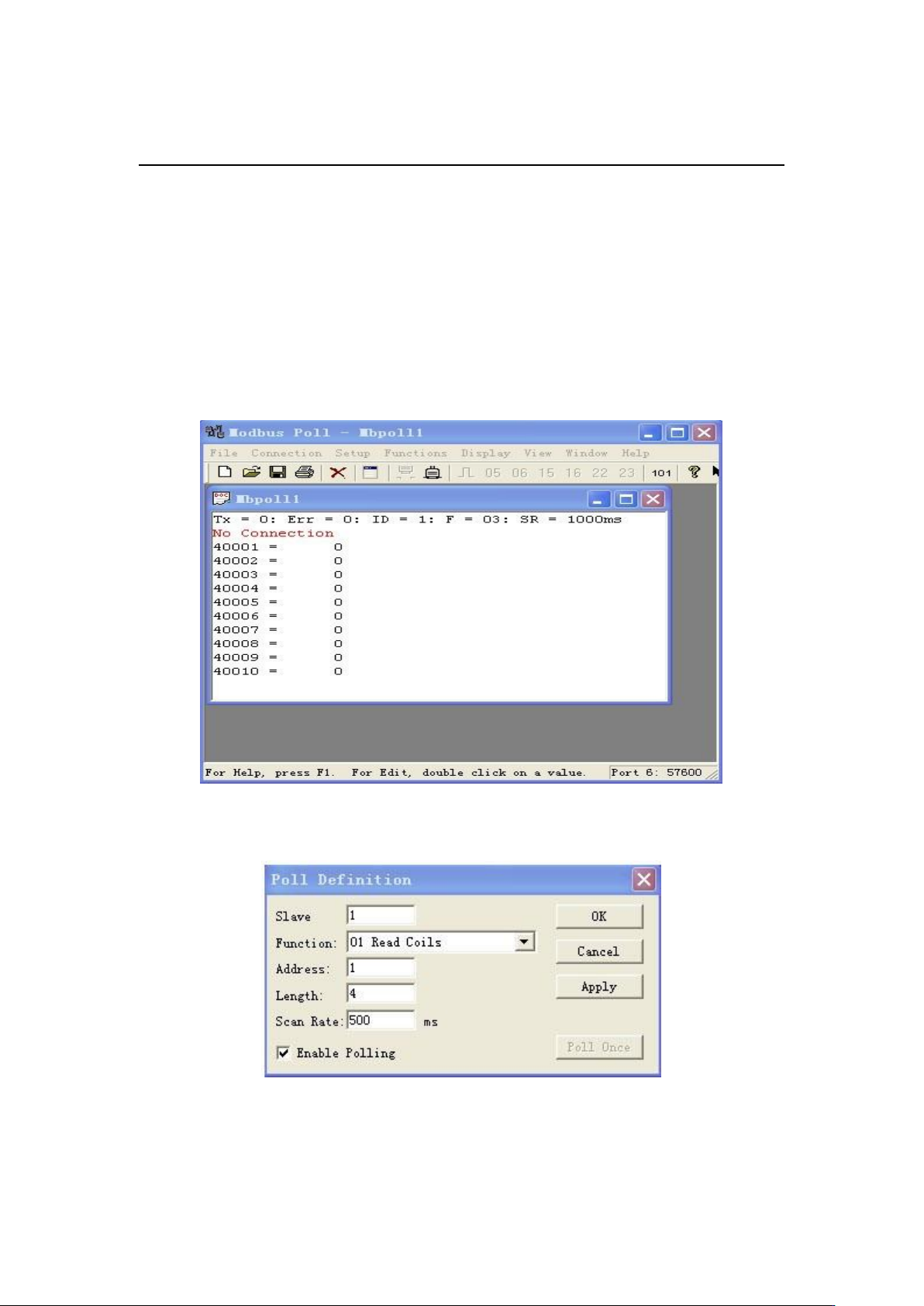

打开 modbus poll 软件如图 17 所示：
图 17
然后点击 SETUP 配置一个 POLL1 来查询 DI 如图 18 所示：
图 18
