上海卓岚信息科 技有限公司 T el:(021)64325189 http://ww w .zl m cu.com 可以有 2 种方式和 6842 通信， 分别为虚拟串口和 Modbus TCP 。用 Modubs TCP 方式时，上位机软件作为 Modbus TCP 的主站去查询 6842 的相应 Modubs 寄存 器地址即可， 6842 的转化协议参数配置为“ Modbus TCP 转 R TU ” ；用虚拟串口 方式时，上位机软…
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com

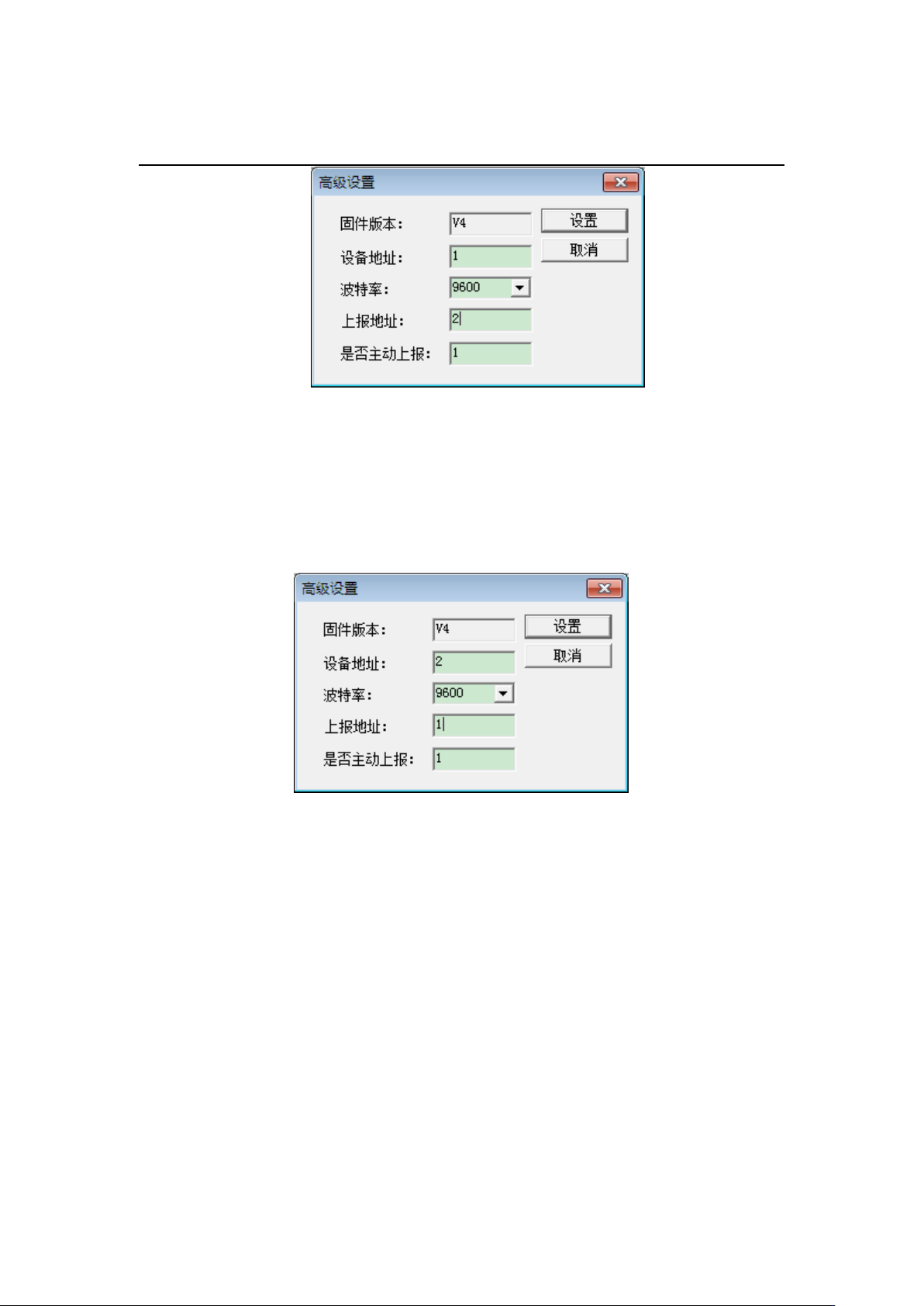

图 15 DevA 配置
然后搜索并连接设备 DevB，进入高级参数，将设备地址设置为 2，是否上
报设置为 1，上报地址为 1（DevA）。按照这样设置，DevA 的 DI 变化后，会发
送一条控制 DO 指令给 DevB。同理 DevB 的 DI 变化也会发一条控制指令给
DevA。
图 16 DevB 配置
将 DevA 和 DevB 配置好参数，以建立 TCP 连接。DevB 工作在服务器模式，
设置工作 IP 与端口，DevA 作为客户端模式，设置 DevA 的目的 IP 与端口为 DevB
的 IP 与端口。具体的设置方法请参考《卓岚联网产品使用指南》。
10. 使用方法
ZLAN6842 使用方法
这里以 modbus poll 这个软件为例，介绍 6842 的使用方法。
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
可以有 2种方式和 6842 通信，分别为虚拟串口和 Modbus TCP。用 Modubs TCP
方式时，上位机软件作为 Modbus TCP 的主站去查询 6842 的相应 Modubs 寄存
器地址即可，6842 的转化协议参数配置为“Modbus TCP 转 RTU”；用虚拟串口
方式时，上位机软件使用 Modbus RTU 协议打开由 ZLVircom 创建的虚拟串口，
通过虚拟串口直接和 6842 通信。用 ZLVirCom 软件配置 ZLAN6842 的方法参考
《联网产品使用指南》。
打开 modbus poll 软件如图 17 所示：
图 17
然后点击 SETUP 配置一个 POLL1 来查询 DI 如图 18 所示：
图 18
