支持：无源开关量（干节点）和有源电平（湿节点）。有源电平范围如下：
VCC 电压
低电平范围
高电平范围
24V
0～17V
17～24V
9V
0～3V
3～9V
2. 8 路数字量输出：
输出类型为继电器输出（5A@AC250V/DC30V）。
3. 8 路模拟量输入：默认前 4 路为 0～5V 电压输入，后 4 路为 4～20mA。如果
需要定制情况下，可以将其中的任意路修改为如下 4 种方式：
1) 电流信号输入：4~20mA。
2) 电压信号输入：0~5V。
3) 电压信号输入：0~10V。
4) 电阻阻抗输入：如 0~10k 或电阻型的温湿度传感器等。
4. 8 路开关量输入状态和 8 路开关量输出状态都有独立指示灯显示，可以通过
指示灯立即了解开关的输入输出状态。
5. 提供通过 RS485 或者 TCP/IP 控制演示软件 RemoteIO，可以演示对设备 IO
控制和 AI 数据采集。
6. 可提供完整的 RS485 控制指令和 Modbus TCP 指令，方便工程师集成开发。
7. ZLAN6842/ ZLAN6844 免 费 配 备 Windows 虚 拟 串 口 & 设 备 管 理 工 具
ZLVircom，支持虚拟串口，并可以一键式搜索，修改参数。
3. 技术参数
外形
尺寸：
串口参数（ZLAN6802 用到）
RS485 接口，1200~115200(默认 9600bps),8 位数据位、NONE 校验、1 位停止位
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
软件
上层协议：
底层通讯：
继电器传输速度(即响应时间)
ZLAN6842/ ZLAN6802：<30ms
AI 输入形式
电流输入：4~20mA
电压输入：0~5V，0~10V
电阻输入：0~10K，电阻型的温湿度传感器等
功耗（继电器非吸合状态）
ZLAN6802： <12mA@24V
ZLAN6842： <92mA @24V
ZLAN6844/6844N <220mA @24V
环境要求
操作温度：
储存温度：
湿度范围：
4. 硬件说明

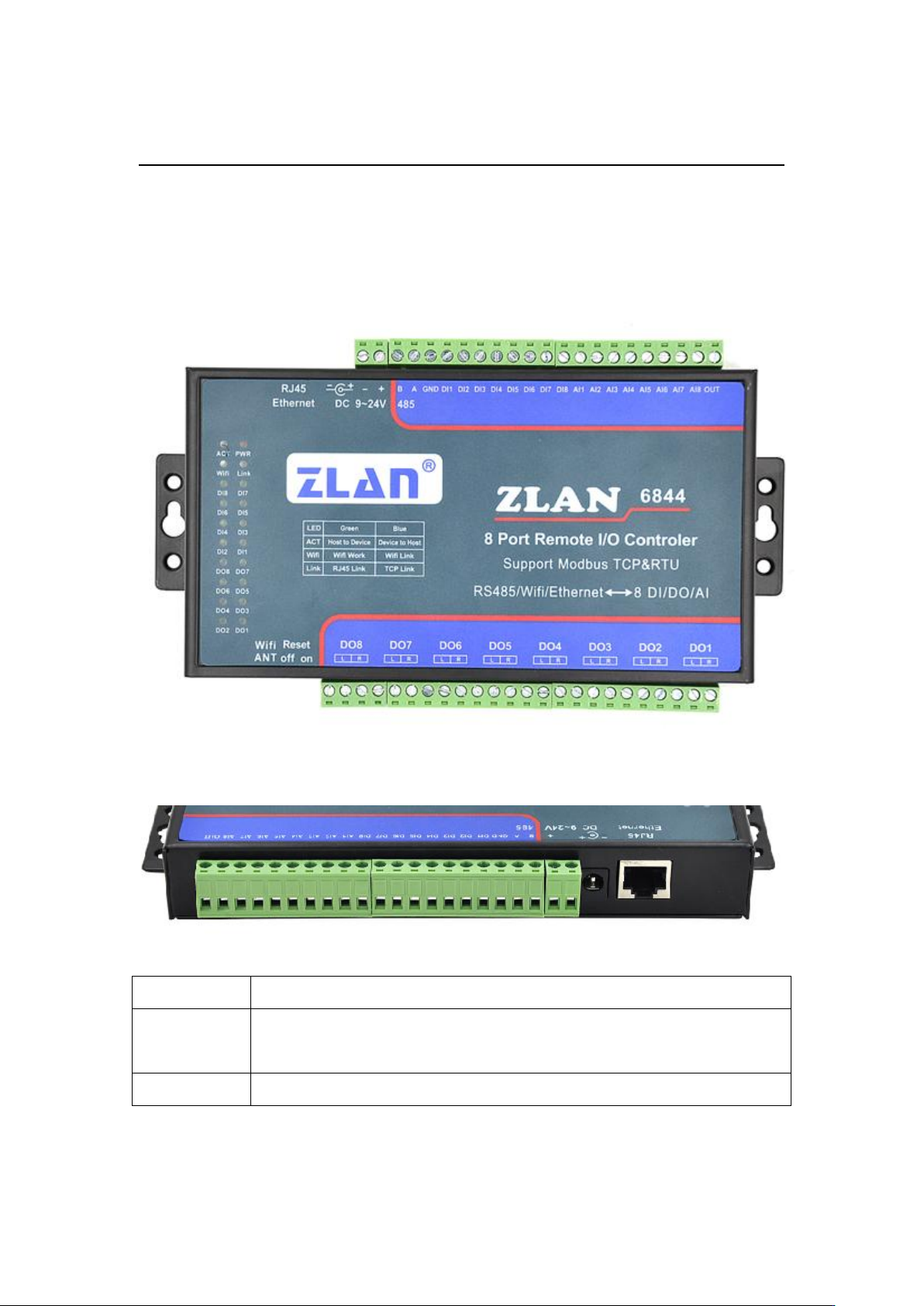

ZLAN6842/ ZLAN6802/ ZLAN6844 数据采集器的正视图如图 4 所示.
面板灯：从左到右，从上到下分别为：
1．ACT：通信活动指示灯。如果为绿色，表明设备有从 RS485/以太网/WIFI
接收到指令，但是并不表明指令正常被识别；如果出现蓝色，表明收到
的指令被正确识别，且指令已经返回给发送端。
2．PWR：电源指示灯。
3．Wifi Link：专为 ZLAN6844 设置的 Wifi 指示灯，其它型号无效。绿色闪
烁表明 Wifi 已经工作；蓝色表明 wifi 已经建立连接。
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
4．Link：连接指示灯，绿色表明以太网线连接上；蓝色表明上位机已经和
该设备建立了 TCP 连接，可以进行数据通信了。
5．DI1～DI8：绿色分别表明 DI1～DI8 输入为低电平或者闭合状态。
6．DO1～DO8：绿色分别表明 DO1～DO8 输出为继电器闭合状态。
图 4 面板灯
ZLAN6842/ ZLAN6802/ ZLAN6844 上面侧接口如图 4、图 5 所示：
图 5 上面测接口
接线端子
功能
RJ45
10M/100M 以太网接口，可以通过 TCP/IP 进行远程 IO 控制，如果为
ZLAN6802 型号此接口无效。
DC
DC 插头式电源输入，供电电压 9～24V
