上海卓岚信息科 技有限公司 T el:(021)64325189 http://ww w .zlmcu.com 1. 概述 ZLAN6842 、 ZLAN6802 、 ZLAN6844 是继 ZLAN6042 之后上海卓岚信息科 技有限公司推出的 8 路远程 IO 控制器。其控制的路数从 6042 的 4 路扩展到 8 路，含有 8 路 DI 、 8 路 DO ， 8 路 AI 输入。其中 DI 支持干节点和湿节点，带光 耦隔离； DO…
目 录
1. 概述 ............................................................................................................... 4
2. 功能特点 ....................................................................................................... 6
3. 技术参数 ....................................................................................................... 7
4. 硬件说明 ....................................................................................................... 8
5. 软件说明 ..................................................................................................... 10
6. 功能测试 ..................................................................................................... 13
7. DI 主动上传 ................................................................................................ 16
8. AI 的主动上报 ............................................................................................ 17
9. 两台设备对连使用 ..................................................................................... 19
10. 使用方法 ..................................................................................................... 20
ZLAN6842 使用方法.................................................................................................. 20
ZLAN6802 的使用方法.............................................................................................. 24
ZLAN6844 的使用方法.............................................................................................. 25
ZLAN6844N 的使用方法 ........................................................................................... 25
11. 尺寸图 ......................................................................................................... 25
12. 售后服务和技术支持 ................................................................................. 25
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
1. 概述
ZLAN6842、ZLAN6802、ZLAN6844 是继 ZLAN6042 之后上海卓岚信息科
技有限公司推出的 8 路远程 IO 控制器。其控制的路数从 6042 的 4 路扩展到 8
路，含有 8 路 DI、8 路 DO，8 路 AI 输入。其中 DI 支持干节点和湿节点，带光
耦隔离；DO 为继电器输出，具有 5A 250VAC 或 5A 30VDC 的控制能力；AI 输
入中的前 4 路支持 0～5V 电压量输入，后 4 路支持 4～20mA 电流量输入，精度
10 位。ZLAN6842、ZLAN6802、ZLAN6844 分别支持以太网、RS485、Wifi 这
3 种形式的通信方式。
图 1 ZLAN6802/6842 采集器
ZLAN6842：这是一款使用以太网进行控制的 IO 控制器，通常采用的通信协
议为 Modbus TCP 协议，此时模块的转化协议选择为 Modbus TCP 转 RTU，DI、
DO、AI 分别对应不同的寄存器。如果希望通过 Modbus RTU 协议进行控制也是
可以的，此时将模块的转化协议设置为“无”，通过 TCP 发送 Modbus RTU 协议
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
即可进行控制。该款产品可以方便、可靠的通过以太网对开关量进行采集、对
继电器进行控制、对传感器进行采集。
ZLAN6802：这是一款使用 RS485 总线进行控制的 IO 控制器。和 ZLAN6842
相比，它只支持 Modbus RTU 协议，但是它成本低，适合通过 RS485 总线进行
控制继电器、采集开关量和模拟量。默认波特率为 9600bps，波特率也可以设置。

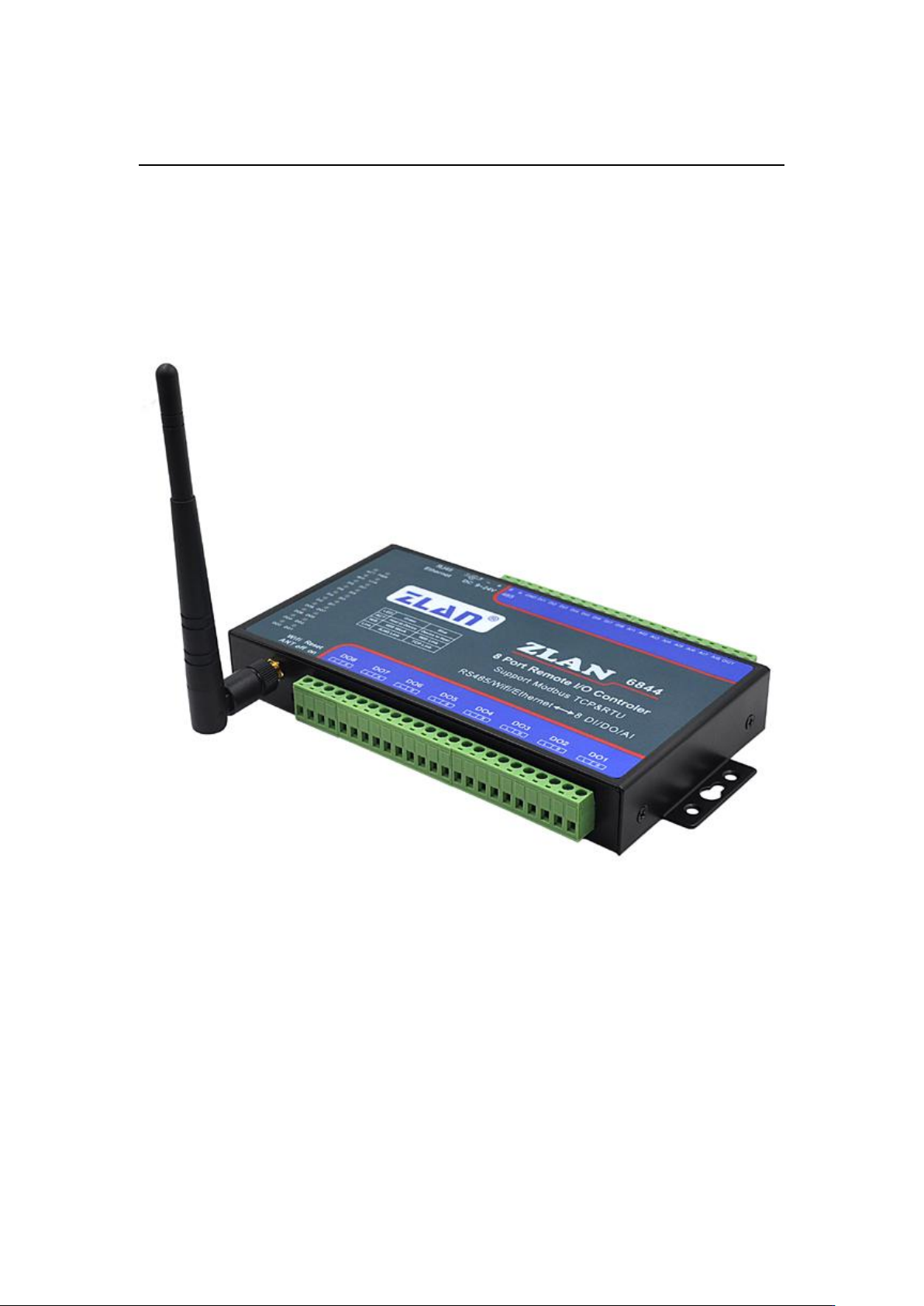

图 2 ZLAN6844/6844N WIFI 远程 IO 控制器
ZLAN6844：6844 和 6842 相比增加 WIFI 接口，这样可以省去了网线连接的
麻烦。同时它也具有以太网接口。WIFI 可以作为 AP 也可以作为 STA 方式连接
路由器。
ZLAN6844N：和 6844 相比，此款产品增加了 P2P 功能。也就是可以借助卓
岚的 P2P 技术，在任何地方都可以通过 ZLVircom 或者手机 P2P 软件实现对远程
继电器的控制、开关量采集、模拟量采集。
