上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
图 9 搜索

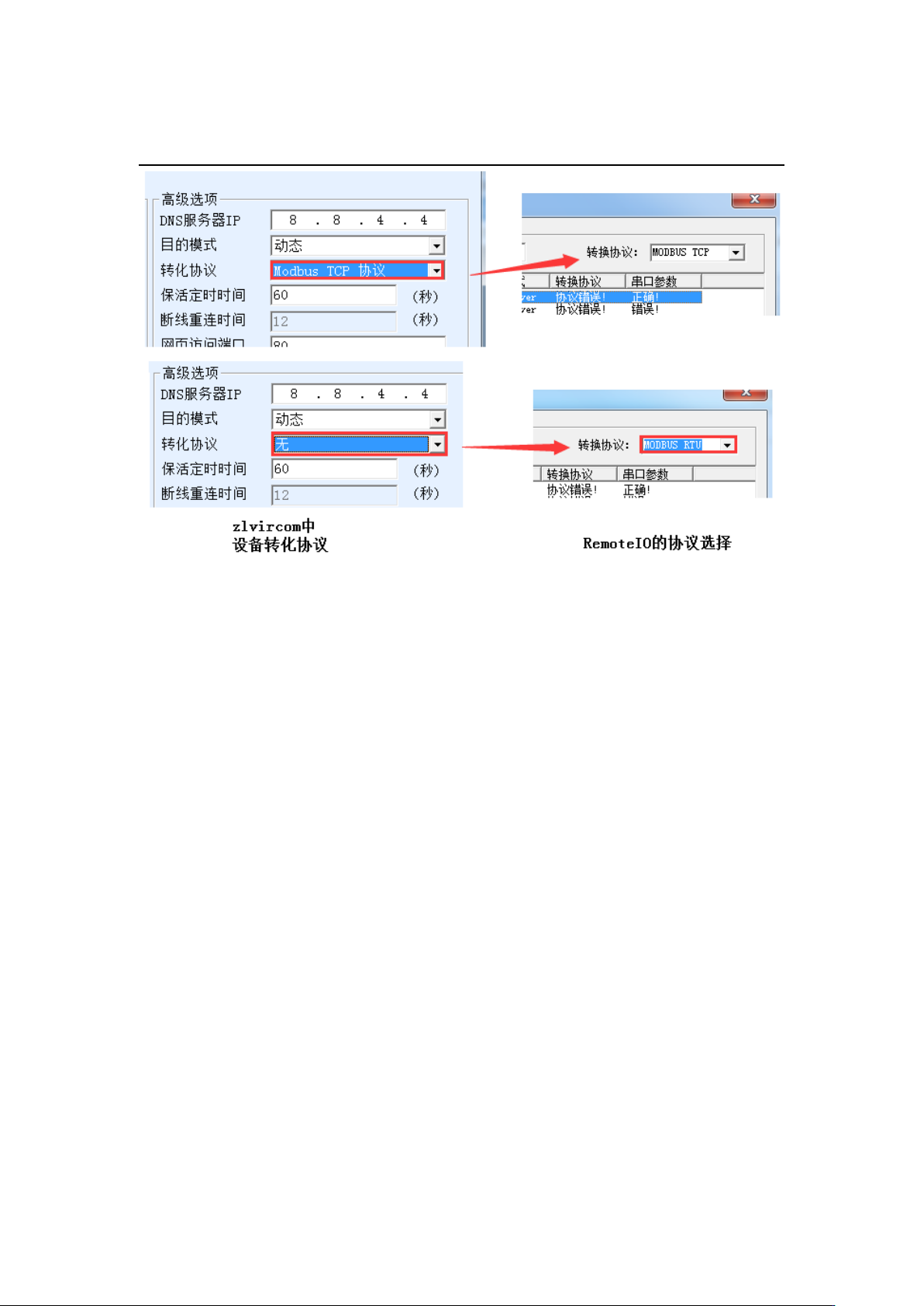

串口参数必须为 115200、8、N、1。特别注意 RemoteIO 默认采用 Modbus TCP
格式打开，而设备出厂默认为“无”协议，所以默认需要选择 RemoteIO 为 Modbus
RTU 协议才能通讯。
在列表选中需要控制的 6842 设备，IP 及端口号自动填充到相应的编辑框中，
点击“连接”按钮进行 TCP 连接。
观察报告区，出现提示信息“TCP Client Connected to …“就表示 TCP 建立
成功了。连接成功后软件会自动检测设备站地址并且使得“高级参数”按钮可
用。接下来就可以通过控制区域的按钮来测试 6842 了。
3. 6802 RS485 控制
将 RS485 线连接到 6802 的 485 接口上。打开 RemoteIO 的相应的串口号，
不需要选择波特率(考虑客户可能会忘记设备的波特率，所以我们通过软件自动
检测波特率)，然后点击搜索设备，这里需要等待软件搜索设备。如果搜索到设
备的话，在报告框会提示“已搜索到设备”。
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com

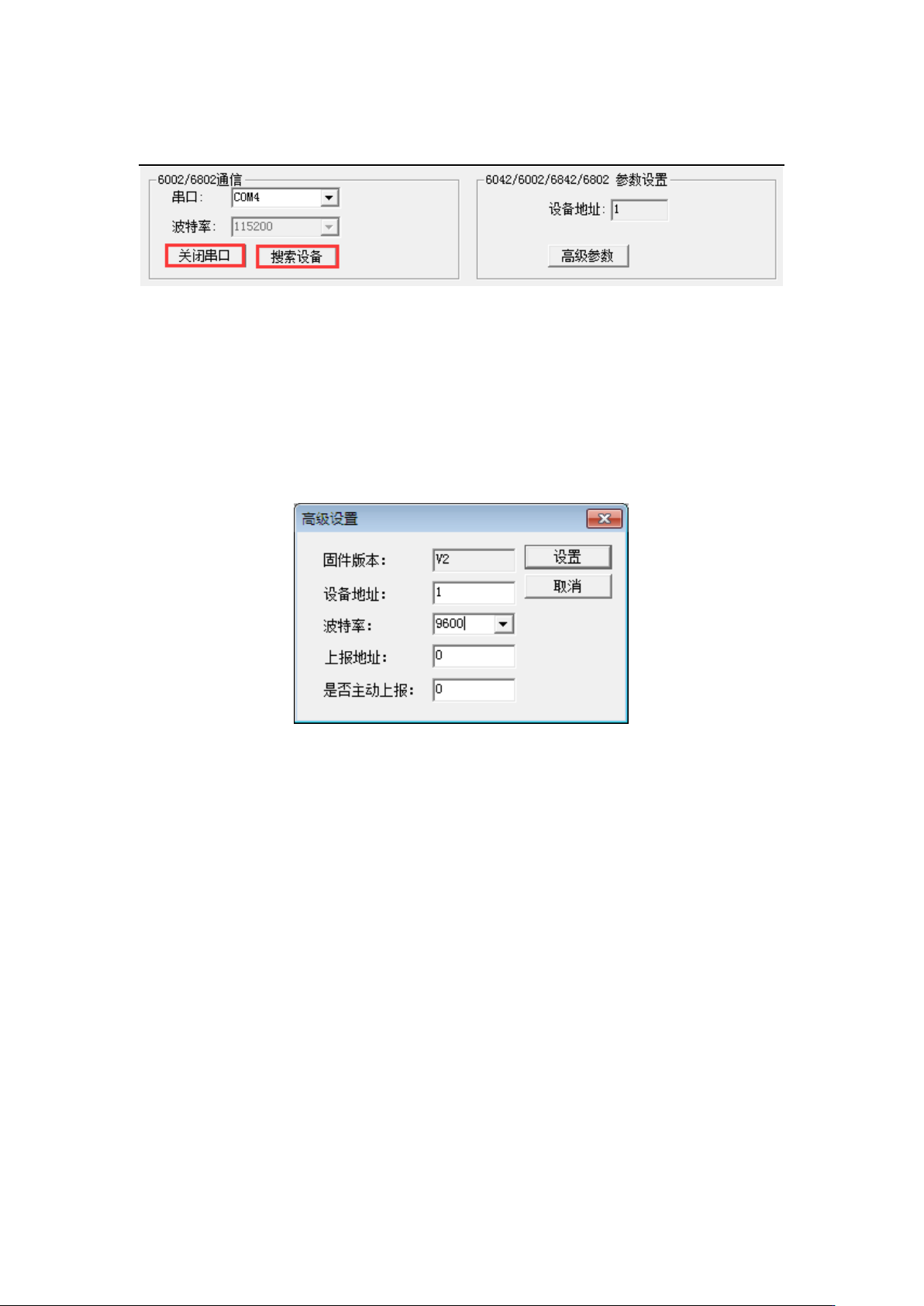

图 10 未搜索到设备
搜索到设备之后，可以在控制区域进行简单的测试。
4. 高级参数
高级参数 6802 与 6842 共用一个对话框，请勿两种型号同时使用。
点击“高级参数”，如所示
图 11 高级参数
固件版本：代表 6802 内固件的版本号。
设备地址：代表 6802 的设备从站地址（Modbus 地址）。
波特率：6842 工作的波特率。
上报地址：请参考下一章部分。
修改相应参数，点击“设置”按钮，完成修改。需要重启设备使之生效。注意
如果无需高级参数的功能，不要进行配置。
7. DI 主动上传
6842 是标准的 MODBUS 设备，使用方式是问答形式，但有的用户想要在
上海卓岚信息科技有限公司 Tel:(021)64325189 http://www.zlmcu.com
DI 输入一发生变化时就得到反馈，即主动返回的功能。这里介绍 6802/6842/6844

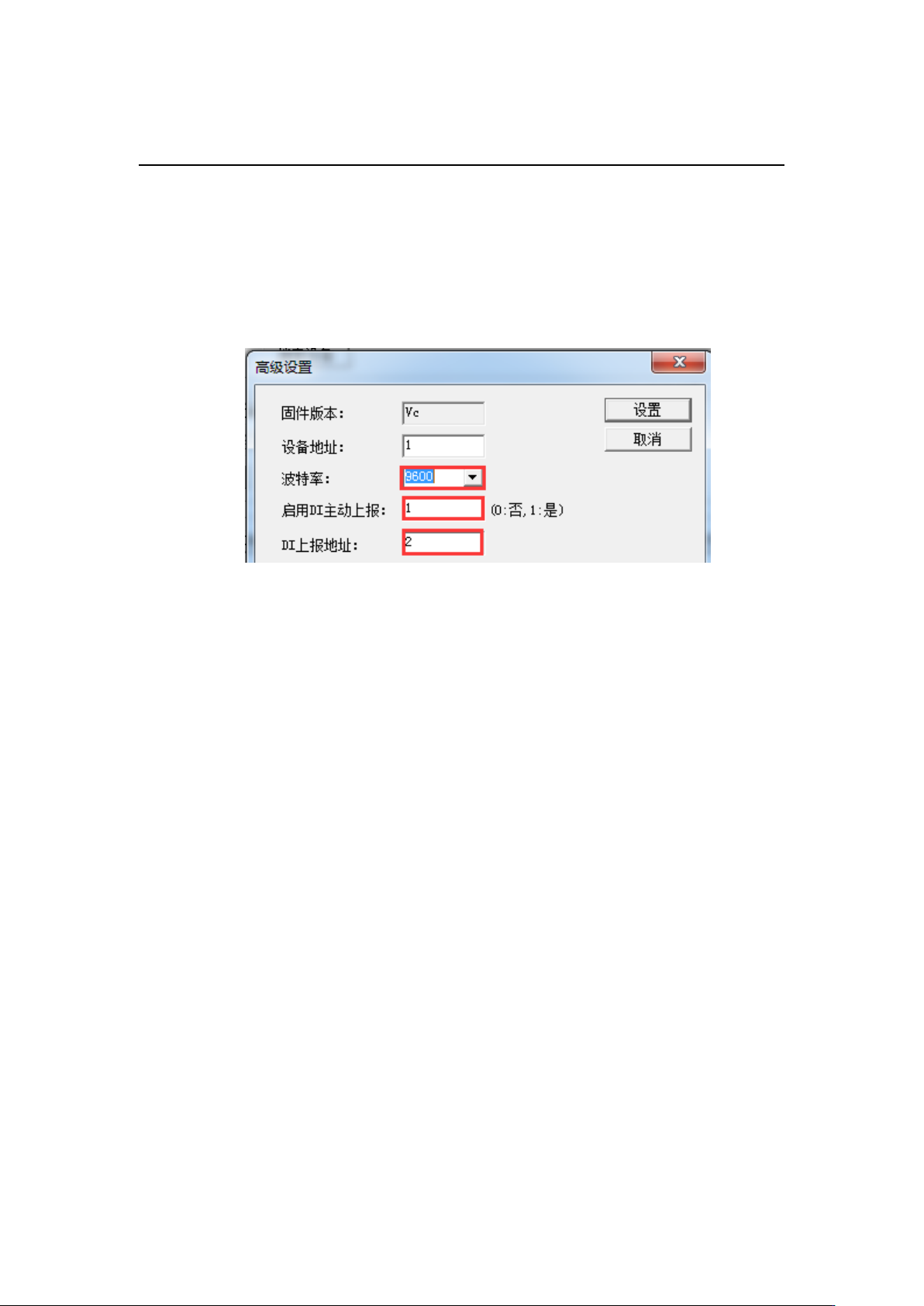

的主动上报功能了。设置如图 12 所示（设置方法参考第 6 章内容），将“是否
主动上报”设置为 1，开启功能。上报地址则在 0~255 任意设置，它会被填充到
反馈指令中的地址字段中。如果用户想要回到原始的问答形式，将“是否主动
上报”设置为 0 即可。
图 12
注意 DI 主动上报可能会引起查询数据的 CRC 错误，因为上报数据和查询数
据合并了。
8. AI 的主动上报
AI 的主动上报功能是让采集的模拟量能够自动发送到上位机。这个方式无
需上位机进行 Modbus 的指令查询，对于基于 Internet 的网络模拟量监控非常有
用。
这里可以设置 A1 和 A2 这 2 个模拟量的上报时间。时间间隔从 0～65535 可
以选择，单位是 ms，如果设置 0 表示不启用主动上报。点击 RemoteIO 的“高
级参数”弹出对话框如图 13 所示。注意 RomoteIO 的软件版本必须是 2014.12.22
版本以上。固件版本必须是 V5 以上。
