1. 概述
ZLAN6842、ZLAN6802、ZLAN6844 是继 ZLAN6042 之后上海卓岚信息科
技有限公司推出的 8 路远程 IO 控制器。其控制的路数从 6042 的 4 路扩展到 8
路，含有 8 路 DI、8 路 DO，8 路 AI 输入。其中 DI 支持干节点和湿节点，带光
耦隔离；DO 为继电器输出，具有 5A 250VAC 或 5A 30VDC 的控制能力；AI 输
入中的前 4 路支持 0～5V 电压量输入，后 4 路支持 4～20mA 电流量输入，精度
10 位。ZLAN6842、ZLAN6802、ZLAN6844 分别支持以太网、RS485、Wifi 这
3 种形式的通信方式。

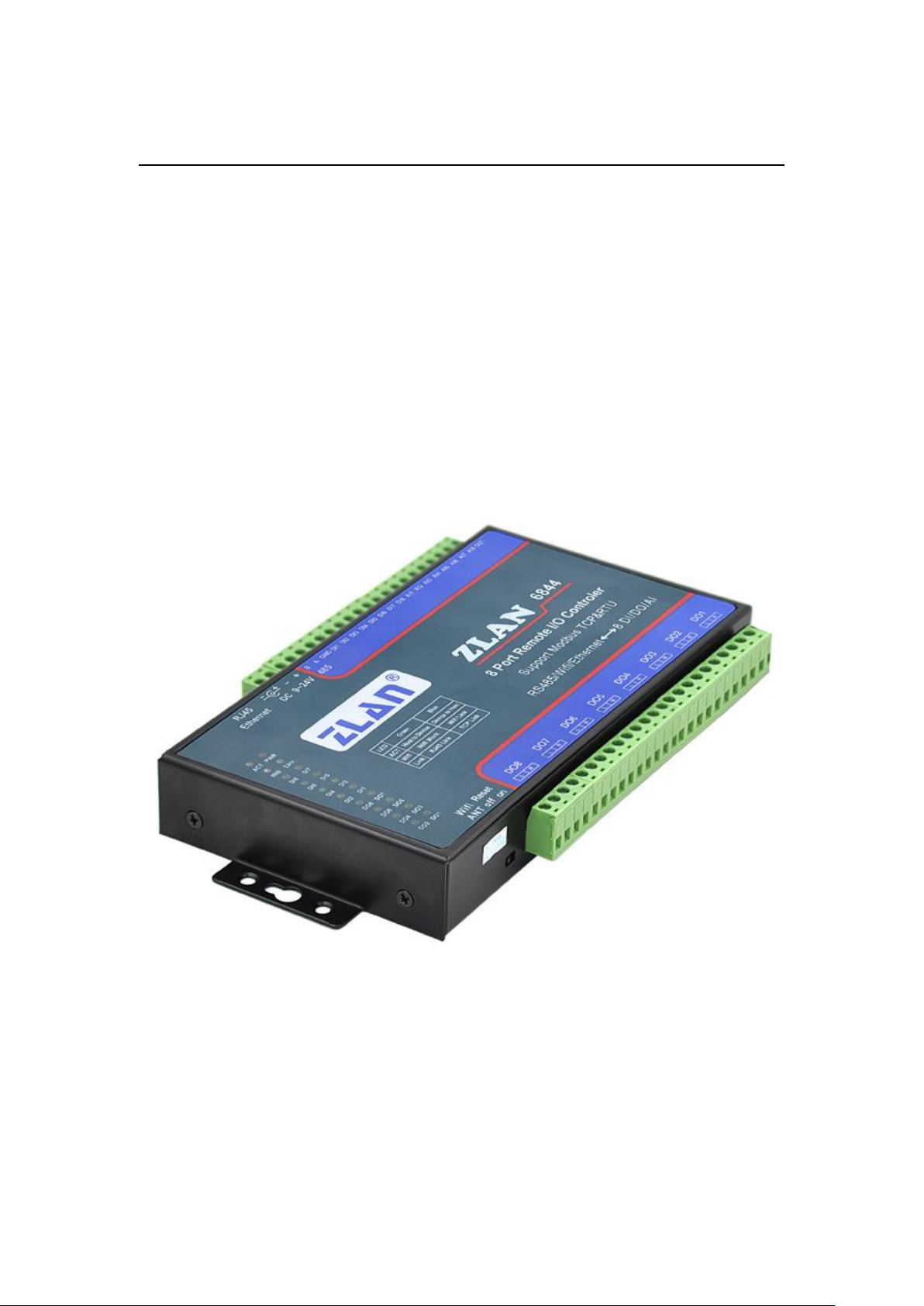

图 1 ZLAN6802/6842 采集器
ZLAN6842：这是一款使用以太网进行控制的 IO 控制器，通常采用的通信协
议为 Modbus TCP 协议，此时模块的转化协议选择为 Modbus TCP 转 RTU，DI、
DO、AI 分别对应不同的寄存器。如果希望通过 Modbus RTU 协议进行控制也是
可以的，此时将模块的转化协议设置为“无”，通过 TCP 发送 Modbus RTU 协议
