NPM识别培训教材V2.0(2).pdf - 第18页
- 16 - 3） 补加模压
- 15 -
2）形状可选项设定方法
在形状可选项画面上，能补加、编辑定义元件形状的可选项。
1 编辑现在已登录的形状可选项时，点击要编辑的可选项，然后点击[编辑]。
∗ 补加新的形状可选项时，点击[添加]，选择项目。
∗ 作为初始值登录的形状可选项不能进行编辑、删除。在初始值的形状可选项名开头处有‘∗’。(只有模具
可编辑‘颜色’项目。)
2 编辑项目后，点击[应用]。
∗ 重复进行步骤1 ~ 2 的作业，则可登录复数形状可选项。
3 点击[关闭]
∗ 形状可选项画面关闭。
∗ 此时未保存设定；通过Parts Editor进行保存后，完成保存设定。
- 16 -
3）补加模压
- 17 -

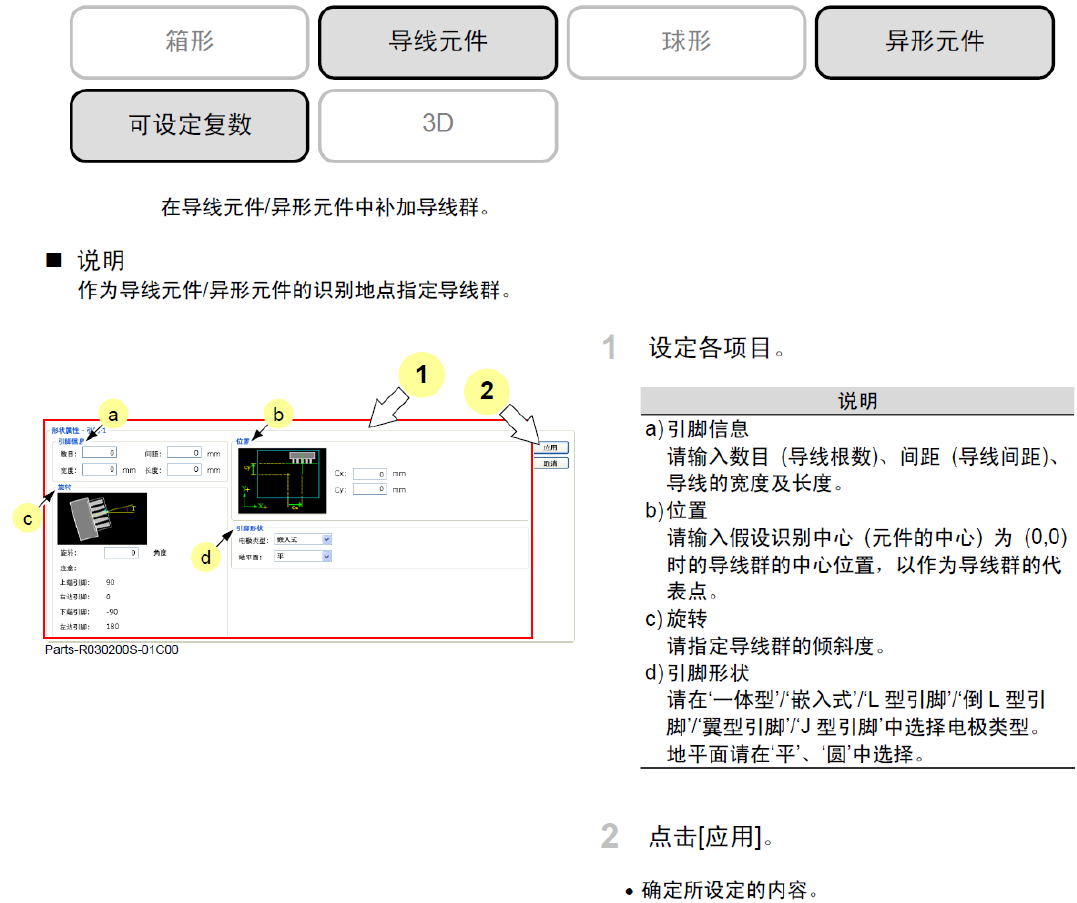

4）补加导线群
