- 79 - 4) 制作异型元件资料库并进行示教 要求 : ①设置引线 / 球组 / 电极 / 圆形 / 矩形 / 角 / 线 ②设置区块匹配 图例 : ① . L E D C o v e r ② . Cover ③ . S w i t c h ④ . .Shield Cover ⑤ . C o n n e c t o r ⑥ .Earphone Socket ⑦ . L i g h t C o u p l i n g
- 77 -
5) 部品资料库导入
6) 部品资料库导出
1
2
3
4
5
元件导入：
1、选择元件导入
2、选择元件资料存放路径
3、选择导入到那个元件库中
4、有相同部品时如何对应
5、导入完成
1
元件导出：
1、右键选中要导出的元件，点击导出
2、选择元件的保存路径
3、导出完成
3
2
- 78 -
十三 使用DGS及离线相机练习
1) 制作片式元件资料库并进行示教
要求:
①使用亮度检查功能防止反白/漏件等不良
②修改容差来实现不同精度贴装
③高密度贴装设置
图例:
①. QFN(代替片式元件)
2) 制作引线元件资料库并进行示教
要求:
①设置缺脚及噪点脚
②设置加强脚
③引线容差设置
图例:
①. QFP ②. Connector
3) 制作球形元件资料库并进行示教
要求:
①设置缺脚
②设置全球识别
③引脚容差设置
图例:
①. CSP ②. BGA
- 79 -
4) 制作异型元件资料库并进行示教
要求:
①设置引线/球组/电极/圆形/矩形/角/线
②设置区块匹配

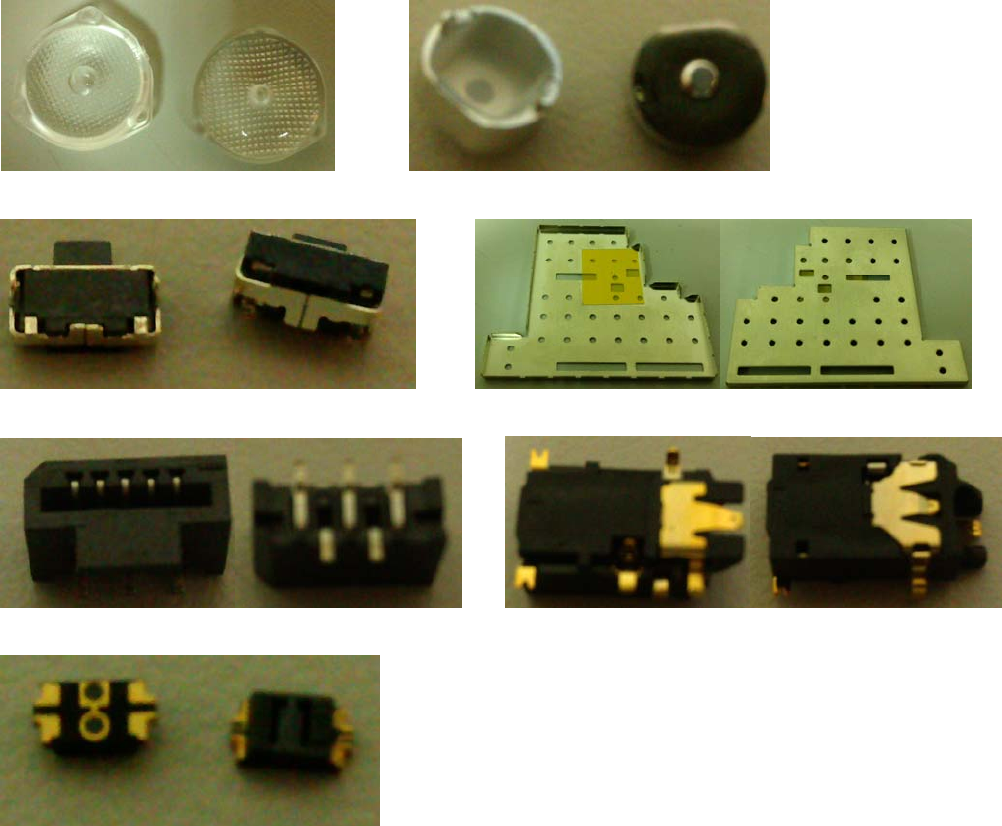

图例:
①. LED Cover ②. Cover
③. Switch ④. .Shield Cover
⑤. Connector ⑥.Earphone Socket
⑦. Light Coupling
